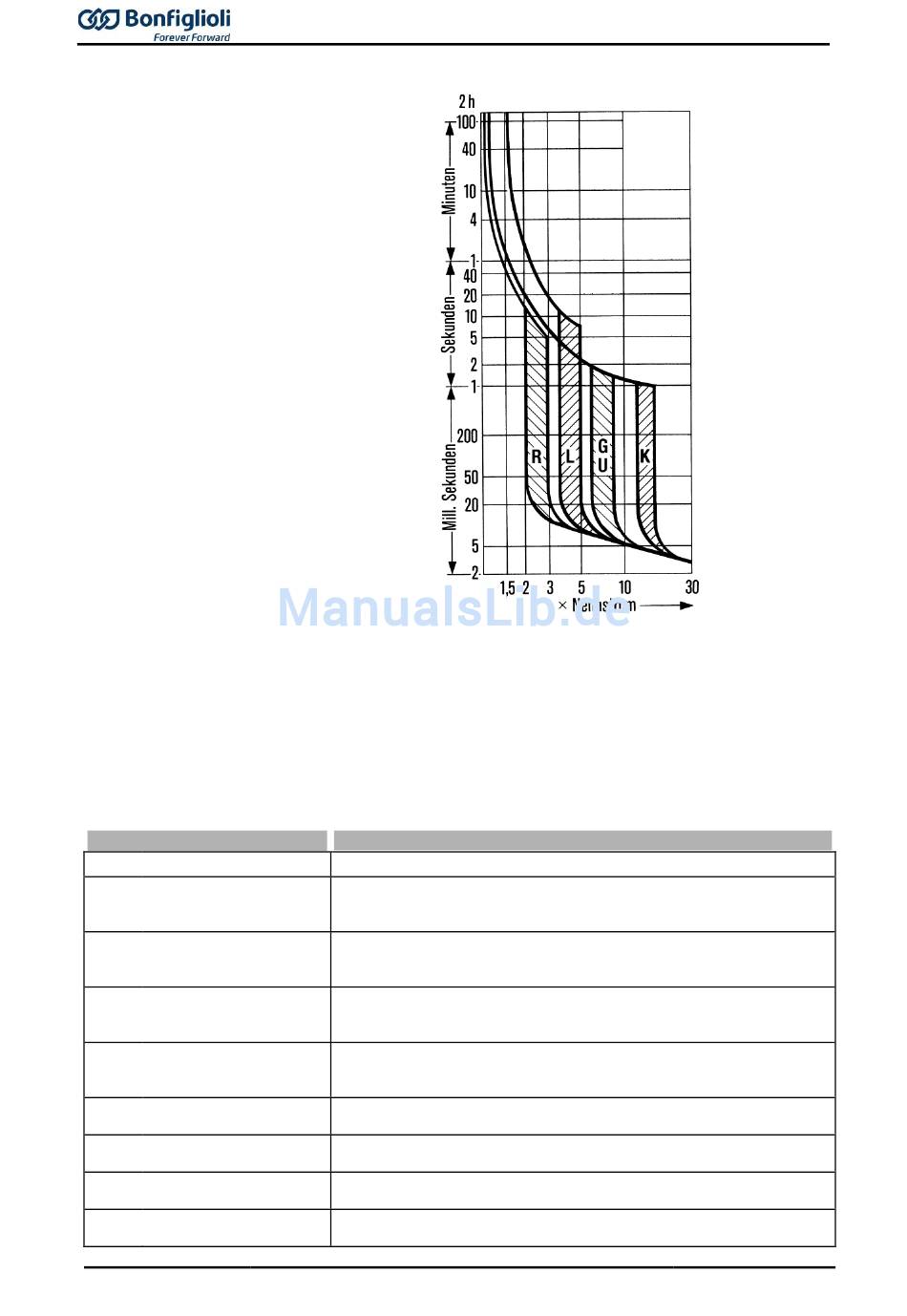

Im Handel sind konventionelle Motorschutz-
schalter für unterschiedliche Anwendungen
mit verschiedenen Auslösecharakteristiken
(L, G/U, R und K), gemäß nebenstehendem
Diagramm, erhältlich. Da Frequenzumrichter
in den meisten Fällen zur Speisung von Mo-
toren genutzt werden, die wiederum als Be-
triebsmittel mit sehr hohen Anlaufströmen
eingestuft werden, ist in dieser Funktion
ausschließlich die K-Charakteristik realisiert.
Entgegen der Arbeitsweise eines konven-
tionellen Motorschutzschalters, der bei Er-
reichen der Auslöseschwelle sofort das zu
schützende Betriebsmittel freischaltet, bietet
diese Funktion die Möglichkeit statt einer so-
fortigen Abschaltung eine Warnmeldung
auszugeben.
Der Nennstrom des Motorschutzschalters
bezieht sich auf den Motorbemessungsstrom,
der mit dem Parameter
371 des jeweiligen Datensatzes vorgegeben
wird.
Die Nennwerte des Frequenzumrichters bei
der Dimensionierung
entsprechend berücksichtigen.
Die Funktion des Motorschutzschalters ist datensatzumschaltbar. Damit können an einem Frequen-
zumrichter unterschiedliche Motoren betrieben werden. Für jeden Motor kann somit ein eigener Mo-
torschutzschalter existieren.
Für den Betriebsfall, dass ein Motor am Frequenzumrichter betrieben wird, für den einige Einstellgrößen,
wie z. B. Minimal- und Maximalfrequenz über die Datensatzumschaltung verändert werden, darf nur ein
Motorschutzschalter vorhanden sein. Diese Funktionalität kann durch Wahl des Parameters
571 für den Einzelmotorbetrieb oder Mehrmotorenbetrieb differenziert werden.
571
Betriebsart
0 - Aus
K-Char., Mehrmotorb.,
1 -
Fehlerabsch.
K-Char., Einzelmotor,
2 -
Fehlerabsch.
K-Char., Mehrmotorb.,
11 -
Warnmeldung
K-Char., Einzelmotor,
22 -
Warnmeldung
I²t, Einzelmotor, Feh-
42 -
lerabsch.
I²t, Mehrmotorb., Warn-
51 -
meldung
I²t, Einzelmotor, Warn-
52 -
meldung
I²t, Mehrmotorb., Warnm.
61 -
u. Fehlerabsch.
230
Bemessungsstrom
der Anwendung
Funktion
Die Funktion ist deaktiviert.
In jedem der vier Datensätze werden die Bemessungswerte überwacht.
Die Überlastung des Antriebs wird durch Fehlerabschaltung "F0401"
vermieden.
Die Bemessungswerte im ersten Datensatz werden unabhängig vom ak-
tiven Datensatz verwendet. Die Überlastung des Antriebs wird durch Feh-
lerabschaltung "F0401" vermieden.
In jedem der vier Datensätze werden die Bemessungswerte überwacht.
Die Überlastung des Antriebs wird durch eine Warnmeldung "A0200" sig-
nalisiert.
Die Bemessungswerte im ersten Datensatz werden unabhängig vom ak-
tiven Datensatz verwendet. Die Überlastung des Antriebs wird durch eine
Warnmeldung "A0200" signalisiert.
siehe Kapitel 19.5.2
siehe Kapitel 19.5.2
siehe Kapitel 19.5.2
siehe Kapitel 19.5.2
Betriebsanleitung ACU
Betriebsart
3/17
