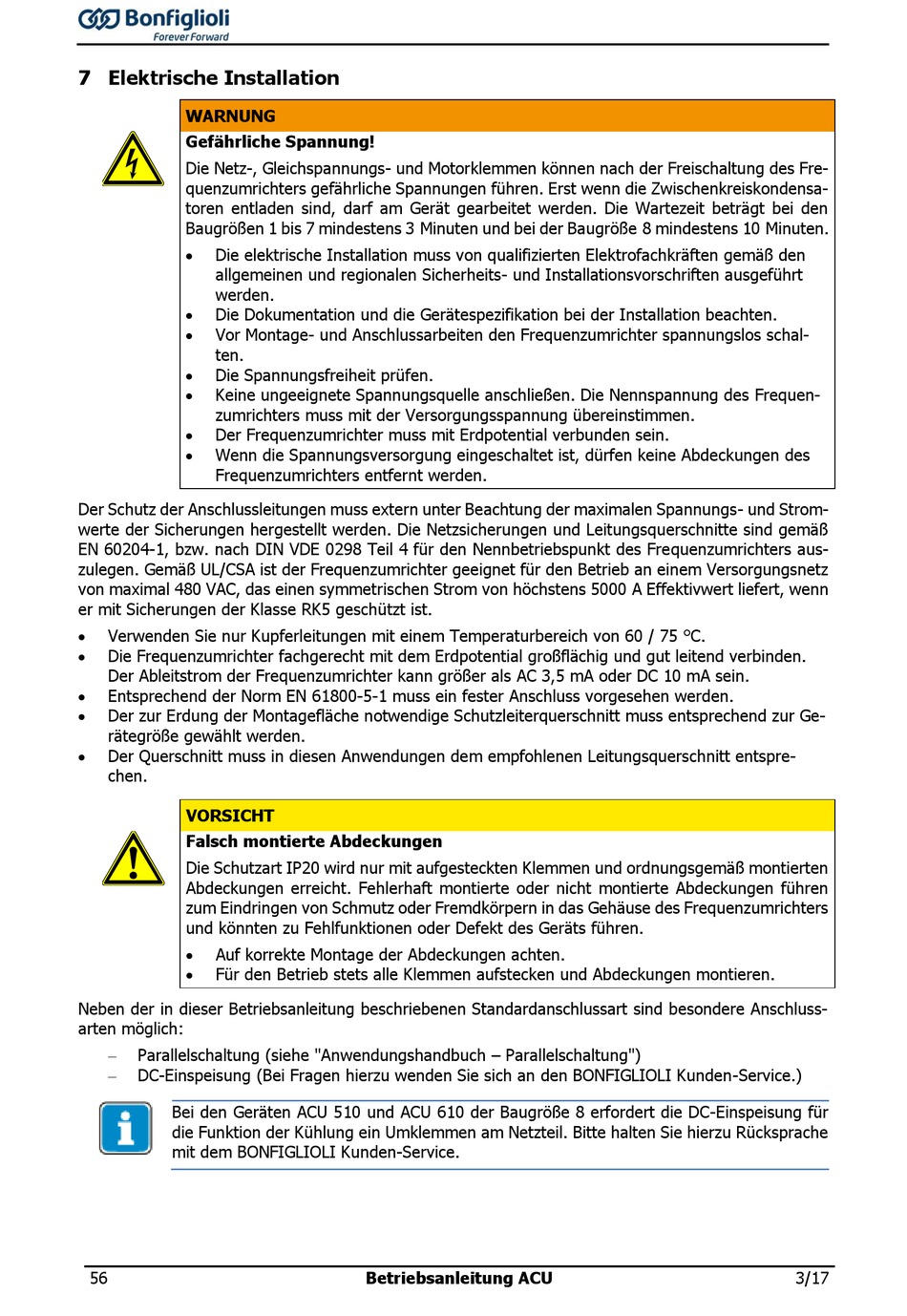

7 Elektrische Installation

WARNUNG
Gefährliche Spannung!
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Freischaltung des Fre-
quenzumrichters gefährliche Spannungen führen. Erst wenn die Zwischenkreiskondensa-
toren entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei den
Baugrößen 1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens 10 Minuten.
 Die elektrische Installation muss von qualifizierten Elektrofachkräften gemäß den
allgemeinen und regionalen Sicherheits- und Installationsvorschriften ausgeführt
werden.
 Die Dokumentation und die Gerätespezifikation bei der Installation beachten.
 Vor Montage- und Anschlussarbeiten den Frequenzumrichter spannungslos schal-
ten.
 Die Spannungsfreiheit prüfen.
 Keine ungeeignete Spannungsquelle anschließen. Die Nennspannung des Frequen-
zumrichters muss mit der Versorgungsspannung übereinstimmen.
 Der Frequenzumrichter muss mit Erdpotential verbunden sein.
 Wenn die Spannungsversorgung eingeschaltet ist, dürfen keine Abdeckungen des
Frequenzumrichters entfernt werden.
Der Schutz der Anschlussleitungen muss extern unter Beachtung der maximalen Spannungs- und Strom-
werte der Sicherungen hergestellt werden. Die Netzsicherungen und Leitungsquerschnitte sind gemäß
EN 60204-1, bzw. nach DIN VDE 0298 Teil 4 für den Nennbetriebspunkt des Frequenzumrichters aus-
zulegen. Gemäß UL/CSA ist der Frequenzumrichter geeignet für den Betrieb an einem Versorgungsnetz
von maximal 480 VAC, das einen symmetrischen Strom von höchstens 5000 A Effektivwert liefert, wenn
er mit Sicherungen der Klasse RK5 geschützt ist.
 Verwenden Sie nur Kupferleitungen mit einem Temperaturbereich von 60 / 75 °C.
 Die Frequenzumrichter fachgerecht mit dem Erdpotential großflächig und gut leitend verbinden.
Der Ableitstrom der Frequenzumrichter kann größer als AC 3,5 mA oder DC 10 mA sein.
 Entsprechend der Norm EN 61800-5-1 muss ein fester Anschluss vorgesehen werden.
 Der zur Erdung der Montagefläche notwendige Schutzleiterquerschnitt muss entsprechend zur Ge-
rätegröße gewählt werden.
 Der Querschnitt muss in diesen Anwendungen dem empfohlenen Leitungsquerschnitt entspre-
chen.
VORSICHT
Falsch montierte Abdeckungen
Die Schutzart IP20 wird nur mit aufgesteckten Klemmen und ordnungsgemäß montierten
Abdeckungen erreicht. Fehlerhaft montierte oder nicht montierte Abdeckungen führen
zum Eindringen von Schmutz oder Fremdkörpern in das Gehäuse des Frequenzumrichters
und könnten zu Fehlfunktionen oder Defekt des Geräts führen.
 Auf korrekte Montage der Abdeckungen achten.
 Für den Betrieb stets alle Klemmen aufstecken und Abdeckungen montieren.
Neben der in dieser Betriebsanleitung beschriebenen Standardanschlussart sind besondere Anschluss-
arten möglich:
 Parallelschaltung (siehe "Anwendungshandbuch – Parallelschaltung")
 DC-Einspeisung (Bei Fragen hierzu wenden Sie sich an den BONFIGLIOLI Kunden-Service.)
Bei den Geräten ACU 510 und ACU 610 der Baugröße 8 erfordert die DC-Einspeisung für
die Funktion der Kühlung ein Umklemmen am Netzteil. Bitte halten Sie hierzu Rücksprache
mit dem BONFIGLIOLI Kunden-Service.
