4 Lieferumfang

Die Frequenzumrichter sind durch die modularen Hardwarekomponenten leicht in das Automatisier-
ungskonzept integrierbar. Der beschriebene Lieferumfang kann durch optionale Komponenten ergänzt
und an die kundenspezifischen Anforderungen angepasst werden. Die steckbaren Anschlussklemmen
ermöglichen die funktionssichere und wirtschaftliche Montage.

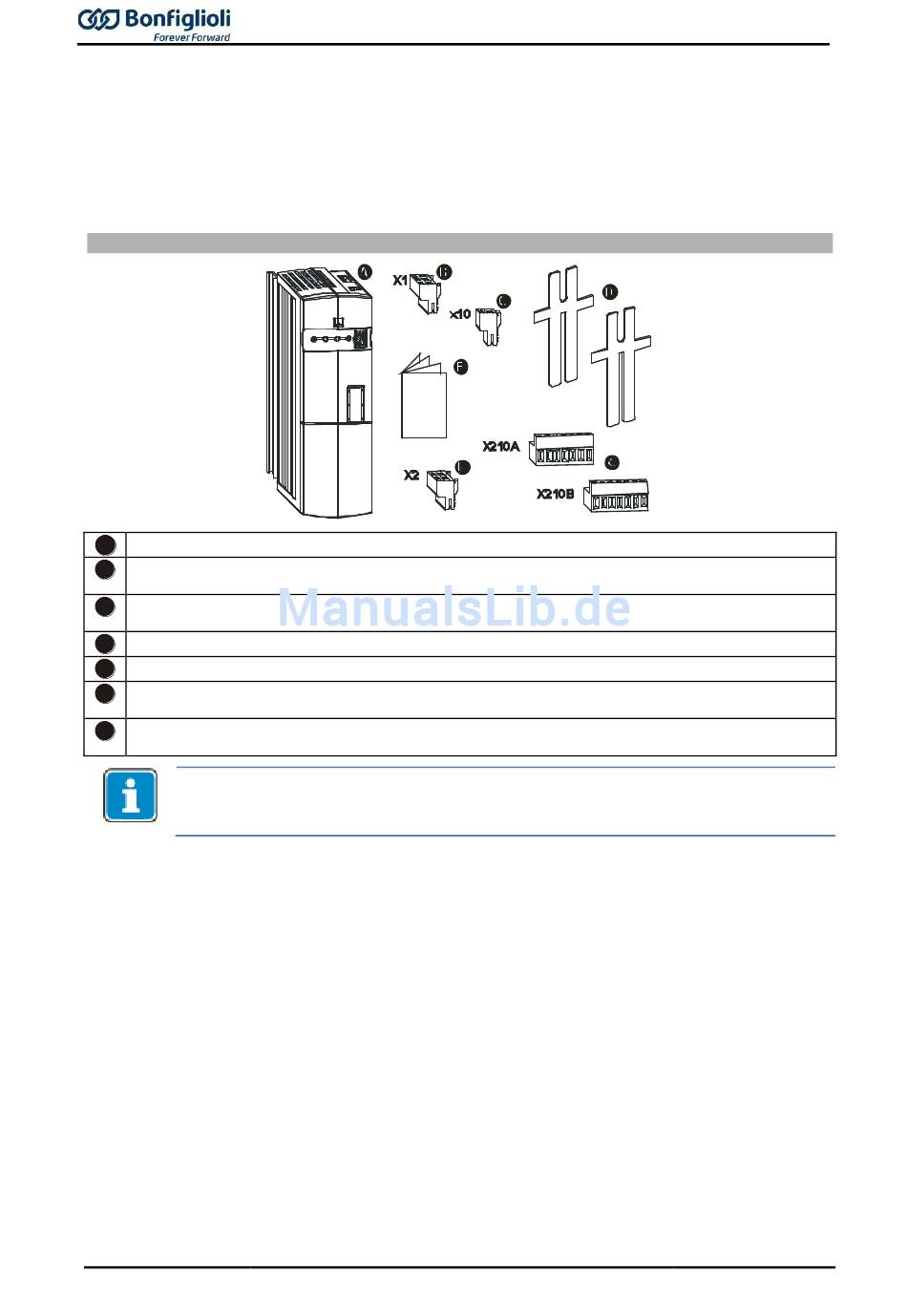

4.1 Baugrößen 1 und 2: ACU 210 (bis 3,0 kW) und 410 (bis 4,0 kW)
Lieferumfang
Frequenzumrichter
A
Anschlussklemmleiste X1 (Phoenix ZEC 1,5/ST7,5)
B
Steckklemmen für den Netzanschluss und die DC Vernetzung
Anschlussklemmleiste X10 (Phoenix ZEC 1,5/3ST5,0)
C
Steckklemmen für den Relaisausgang
Standardbefestigungen für die vertikale Montage
D
Kurzanleitung und Betriebsanleitungen
E
Anschlussklemmleiste X2 (Phoenix ZEC 1,5/ST7,5)
F
Steckklemme für Bremswiderstand- und Motoranschluss
Steuerklemmen X210A / X210B (Wieland DST85 / RM3,5)
G
Steckklemme für den Anschluss der Steuersignale
Eingegangene Ware bitte umgehend auf Güte, Menge und Art überprüfen. Offensichtliche
Mängel wie z. B. äußere Schäden an Verpackung bzw. am Gerät aus versicherungsrecht-
lichen Gründen binnen sieben Tagen an den Absender melden.
26 Betriebsanleitung ACU 3/17
