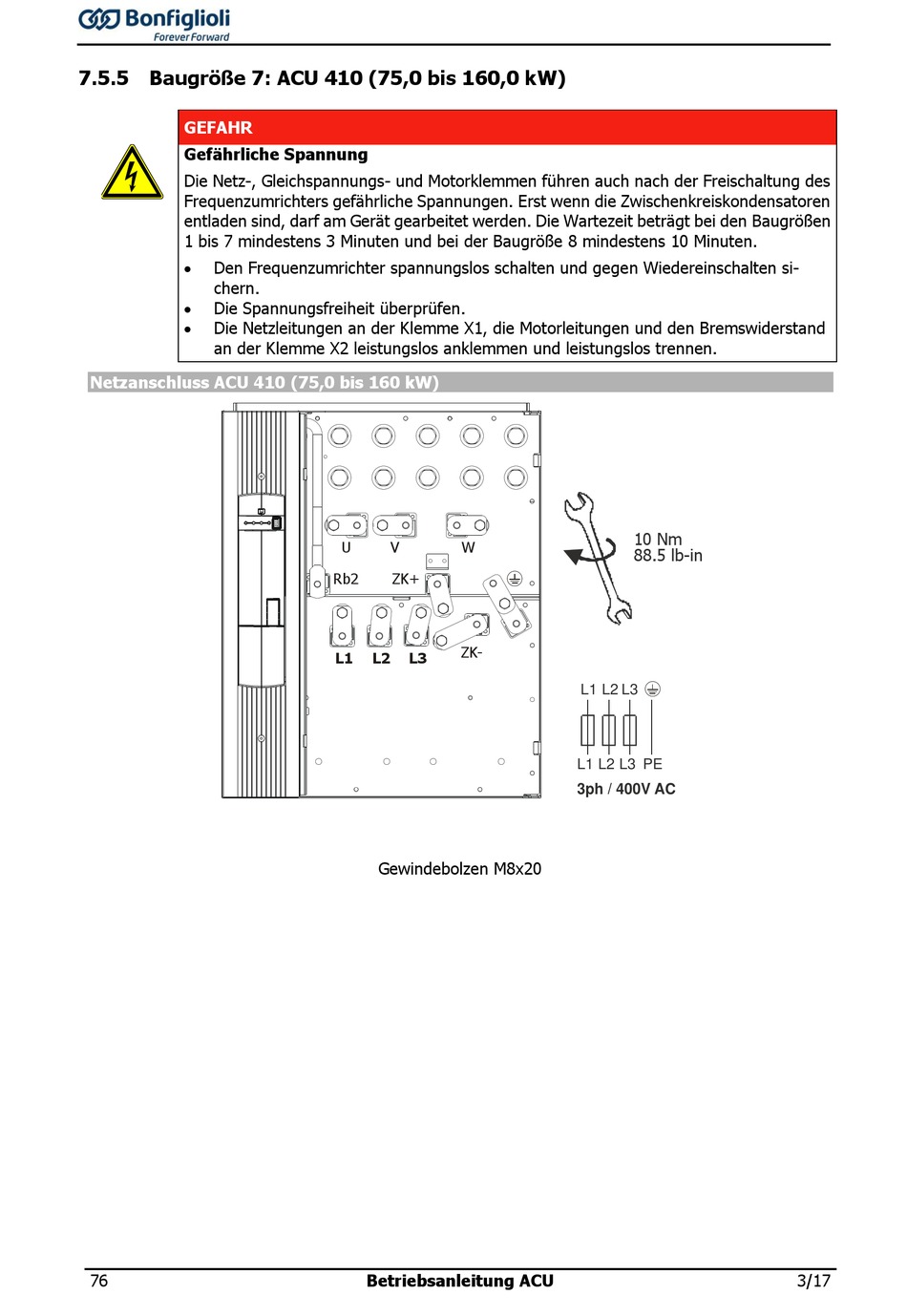

7.5.5 Baugröße 7: ACU 410 (75,0 bis 160,0 kW)
GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen. Erst wenn die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei den Baugrößen
1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens 10 Minuten.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten si-
chern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand
an der Klemme X2 leistungslos anklemmen und leistungslos trennen.
Netzanschluss ACU 410 (75,0 bis 160 kW)
76
U V W
Rb2 ZK+
ZK-
L1 L2 L3
Gewindebolzen M8x20
Betriebsanleitung ACU
10 Nm
88.5 lb-in
L1 L2 L3
L1 L2 L3 PE
3ph / 400V AC
