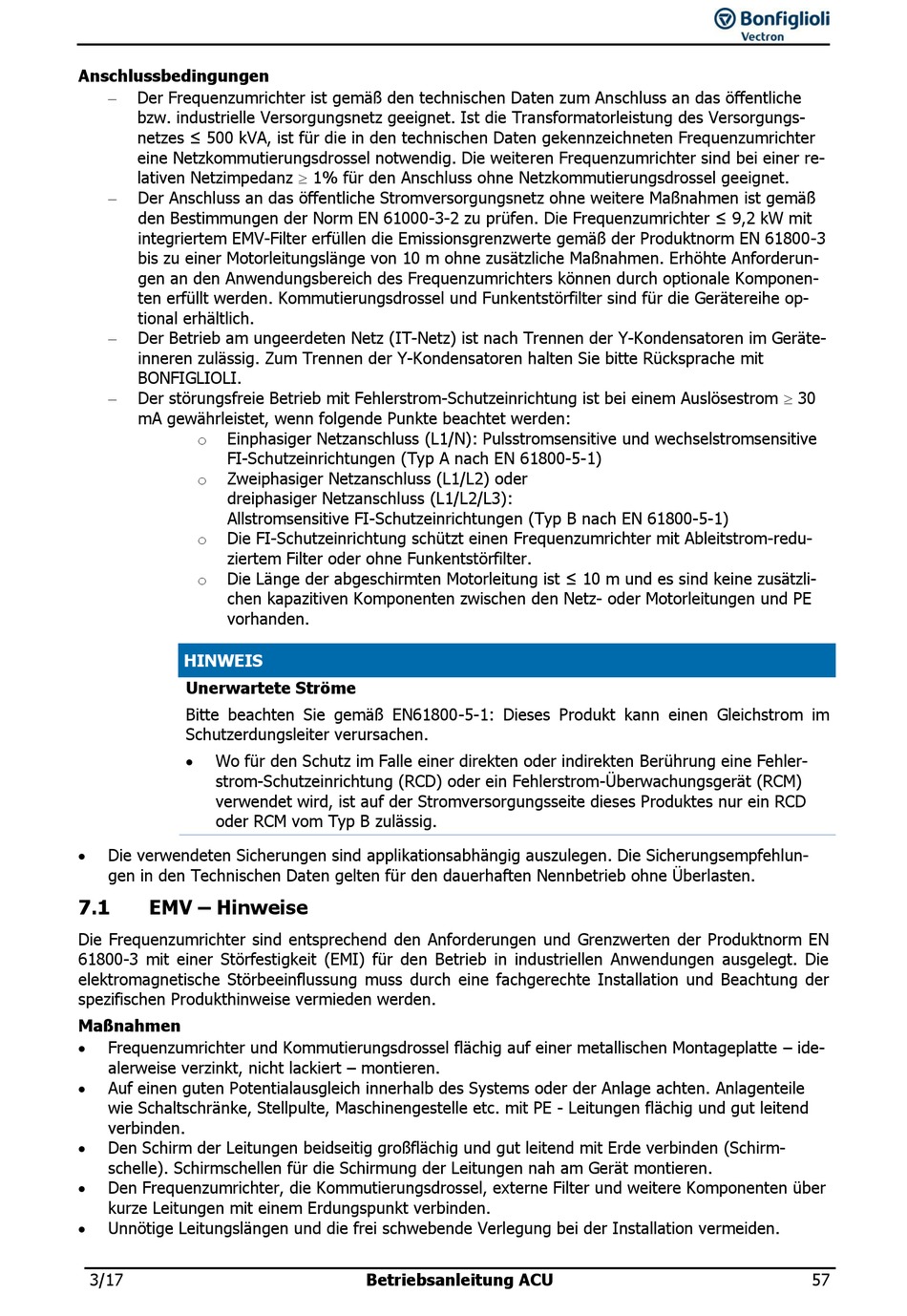

Anschlussbedingungen
 Der Frequenzumrichter ist gemäß den technischen Daten zum Anschluss an das öffentliche
bzw. industrielle Versorgungsnetz geeignet. Ist die Transformatorleistung des Versorgungs-
netzes ≤ 500 kVA, ist für die in den technischen Daten gekennzeichneten Frequenzumrichter
eine Netzkommutierungsdrossel notwendig. Die weiteren Frequenzumrichter sind bei einer re-
lativen Netzimpedanz  1% für den Anschluss ohne Netzkommutierungsdrossel geeignet.
 Der Anschluss an das öffentliche Stromversorgungsnetz ohne weitere Maßnahmen ist gemäß
den Bestimmungen der Norm EN 61000-3-2 zu prüfen. Die Frequenzumrichter ≤ 9,2 kW mit
integriertem EMV-Filter erfüllen die Emissionsgrenzwerte gemäß der Produktnorm EN 61800-3
bis zu einer Motorleitungslänge von 10 m ohne zusätzliche Maßnahmen. Erhöhte Anforderun-
gen an den Anwendungsbereich des Frequenzumrichters können durch optionale Komponen-
ten erfüllt werden. Kommutierungsdrossel und Funkentstörfilter sind für die Gerätereihe op-
tional erhältlich.

Der Betrieb am ungeerdeten Netz (IT-Netz) ist nach Trennen der Y-Kondensatoren im Geräte-
inneren zulässig. Zum Trennen der Y-Kondensatoren halten Sie bitte Rücksprache mit
BONFIGLIOLI.
 Der störungsfreie Betrieb mit Fehlerstrom-Schutzeinrichtung ist bei einem Auslösestrom  30
mA gewährleistet, wenn folgende Punkte beachtet werden:
Einphasiger Netzanschluss (L1/N): Pulsstromsensitive und wechselstromsensitive
o
FI-Schutzeinrichtungen (Typ A nach EN 61800-5-1)
Zweiphasiger Netzanschluss (L1/L2) oder
o
dreiphasiger Netzanschluss (L1/L2/L3):
Allstromsensitive FI-Schutzeinrichtungen (Typ B nach EN 61800-5-1)
Die FI-Schutzeinrichtung schützt einen Frequenzumrichter mit Ableitstrom-redu-
o
ziertem Filter oder ohne Funkentstörfilter.
Die Länge der abgeschirmten Motorleitung ist ≤ 10 m und es sind keine zusätzli-
o
chen kapazitiven Komponenten zwischen den Netz- oder Motorleitungen und PE
vorhanden.
HINWEIS
Unerwartete Ströme
Bitte beachten Sie gemäß EN61800-5-1: Dieses Produkt kann einen Gleichstrom im
Schutzerdungsleiter verursachen.
 Wo für den Schutz im Falle einer direkten oder indirekten Berührung eine Fehler-
strom-Schutzeinrichtung (RCD) oder ein Fehlerstrom-Überwachungsgerät (RCM)
verwendet wird, ist auf der Stromversorgungsseite dieses Produktes nur ein RCD
oder RCM vom Typ B zulässig.
 Die verwendeten Sicherungen sind applikationsabhängig auszulegen. Die Sicherungsempfehlun-
gen in den Technischen Daten gelten für den dauerhaften Nennbetrieb ohne Überlasten.
7.1 EMV – Hinweise
Die Frequenzumrichter sind entsprechend den Anforderungen und Grenzwerten der Produktnorm EN
61800-3 mit einer Störfestigkeit (EMI) für den Betrieb in industriellen Anwendungen ausgelegt. Die
elektromagnetische Störbeeinflussung muss durch eine fachgerechte Installation und Beachtung der
spezifischen Produkthinweise vermieden werden.
Maßnahmen
 Frequenzumrichter und Kommutierungsdrossel flächig auf einer metallischen Montageplatte – ide-
alerweise verzinkt, nicht lackiert – montieren.
 Auf einen guten Potentialausgleich innerhalb des Systems oder der Anlage achten. Anlagenteile
wie Schaltschränke, Stellpulte, Maschinengestelle etc. mit PE - Leitungen flächig und gut leitend
verbinden.
 Den Schirm der Leitungen beidseitig großflächig und gut leitend mit Erde verbinden (Schirm-
schelle). Schirmschellen für die Schirmung der Leitungen nah am Gerät montieren.
 Den Frequenzumrichter, die Kommutierungsdrossel, externe Filter und weitere Komponenten über
kurze Leitungen mit einem Erdungspunkt verbinden.
 Unnötige Leitungslängen und die frei schwebende Verlegung bei der Installation vermeiden.
