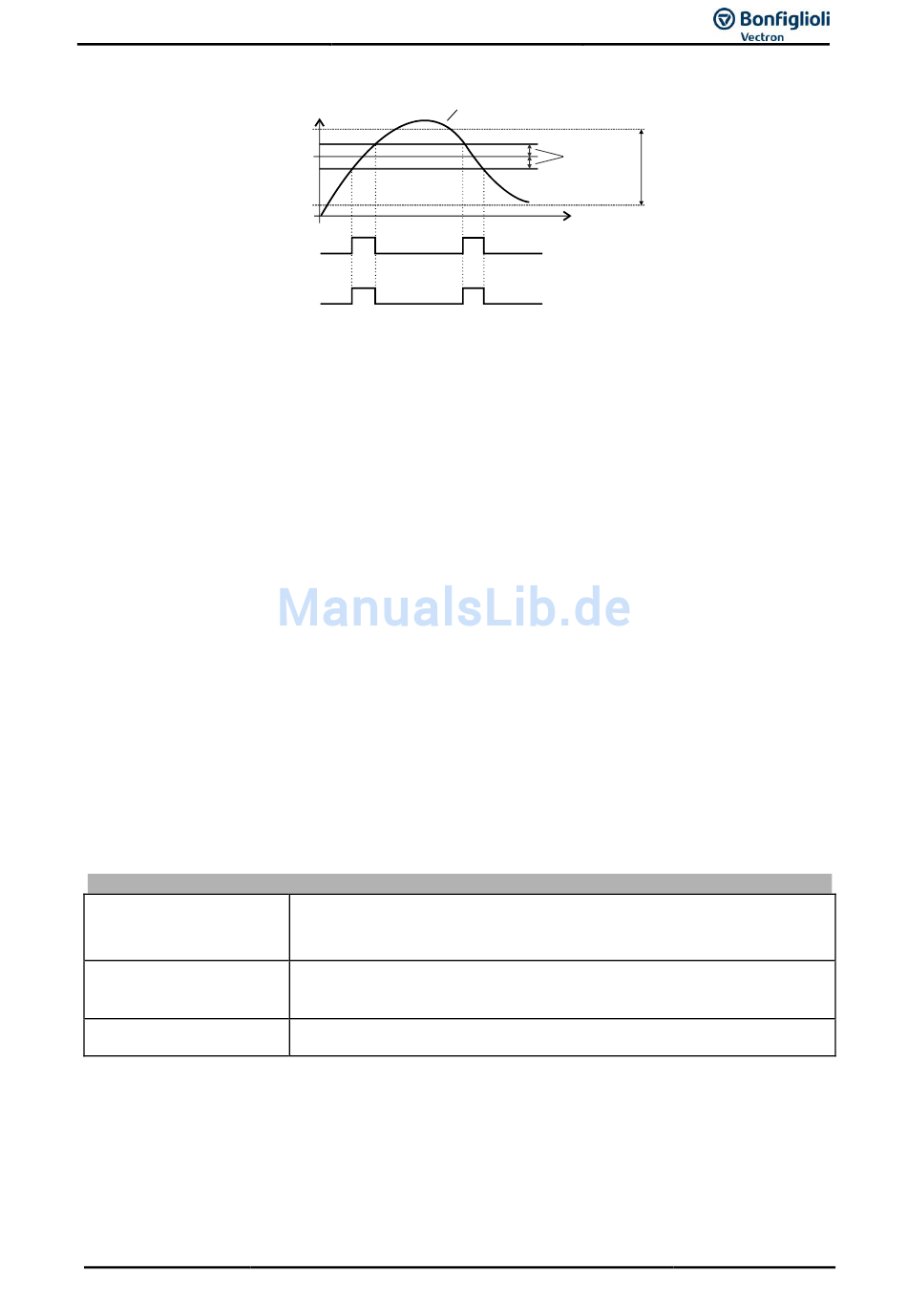

Maximale Frequenz = 50 Hz
Frequenzsollwert = 30 Hz
Minimale Frequenz = 3,5 Hz
Digitalausgang
163 - Frequenzsollwert erreicht

16.3.4 Flussaufbau beendet

Wird die Betriebsart 30 für einen digitalen Ausgang ausgewählt, so wird der jeweilige Ausgang aktiv,
wenn der Flussaufbau beendet ist. Die Zeit für den Flussaufbau ergibt sich aus dem Betriebszustand der
Maschine und den eingestellten Parametern für die Aufmagnetisierung der Maschine. Die Aufmagnetis-
ierung kann über das Anlaufverhalten definiert werden und wird durch die Höhe des eingestellten Start-
stromes beeinflusst.
16.3.5 Bremse öffnen
Die Funktion Bremse öffnen in der Betriebsart 41 ermöglicht die Ansteuerung einer entsprechenden
Einheit über den digitalen Steuerausgang. Die Funktion verwendet neben den Steuerbefehlen über die
Kontakteingänge das eingestellte Anlauf- und Auslaufverhalten zur Steuerung des Digitalausgangs.
Entsprechend dem konfigurierten Anlaufverhalten wird bei abgeschlossener Aufmagnetisierung des Mo-
tors der Ausgang eingeschaltet. Nach Ablauf der
chleunigt.
Das Verhalten beim Auslauf des Antriebs ist von der Konfiguration des Parameters
abhängig. Dies ist im Kapitel 13.2 "Auslaufverhalten" beschrieben.
Ist das Auslaufverhalten 2 oder 5 mit der Funktion Halten ausgewählt, wird der Antrieb auf Drehzahl
Null geregelt und der digitale Ausgang nicht ausgeschaltet. In den weiteren Betriebsarten des
Auslaufverhaltens ist die Steuerung der Bremse möglich. Zu Beginn eines freien Auslaufs des Antriebs
wird der digitale Ausgang ausgeschaltet.
Vergleichbar ist das Verhalten beim Auslaufverhalten mit Stillsetzen. Der Antrieb wird herunter geregelt
und für die eingestellte Haltezeit bestromt. Innerhalb der eingestellten Haltezeit wird der Steuerausgang
ausgeschaltet und damit die Bremse aktiviert.

Steuerung der Bremse

Auslaufverhalten
0
Auslaufverhalten
1, 3, 4, 6, 7
Auslaufverhalten
2, 5

16.3.6 Strombegrenzung

Die Betriebsarten 15 bis 19 verknüpfen die Digitalausgänge und den Relaisausgang mit den Funktionen
der intelligenten Stromgrenzen. Die Reduzierung der Leistung um den eingestellten Wert in Prozent
vom Bemessungsstrom ist von der gewählten Betriebsart abhängig. Entsprechend kann das Ereignis
zum Eingriff der Strombegrenzung mit den Betriebsarten der Digitalausgänge ausgegeben werden. Ist
die Funktion der intelligenten Stromgrenzen innerhalb der geberlosen Regelung deaktiviert, sind die
Betriebsarten 16 bis 19 in gleicher Weise ausgeschaltet.
3/17
Istfrequenz
Bremsenoeffnungszeit
Die Betriebsart „41-Bremse öffnen" schaltet sofort den der Funktion zugew-
iesenen Digitalausgang aus. Die mechanische Bremse wird aktiviert.
Die Betriebsart „41-Bremse öffnen" schaltet den der Funktion zugewiesenen Dig-
italausgang bei Erreichen der
nische Bremse wird aktiviert.
Die Betriebsart „41-Bremse öffnen" lässt den der Funktion zugewiesenen Digi-
talausgang eingeschaltet. Die mechanische Bremse bleibt geöffnet.
Betriebsanleitung ACU
2,325 Hz
46,5 Hz
t
625 wird der Antrieb bes-
Abschaltschwelle Stopfkt
630
Betriebsart
. 637 aus. Die mecha-
179
