148

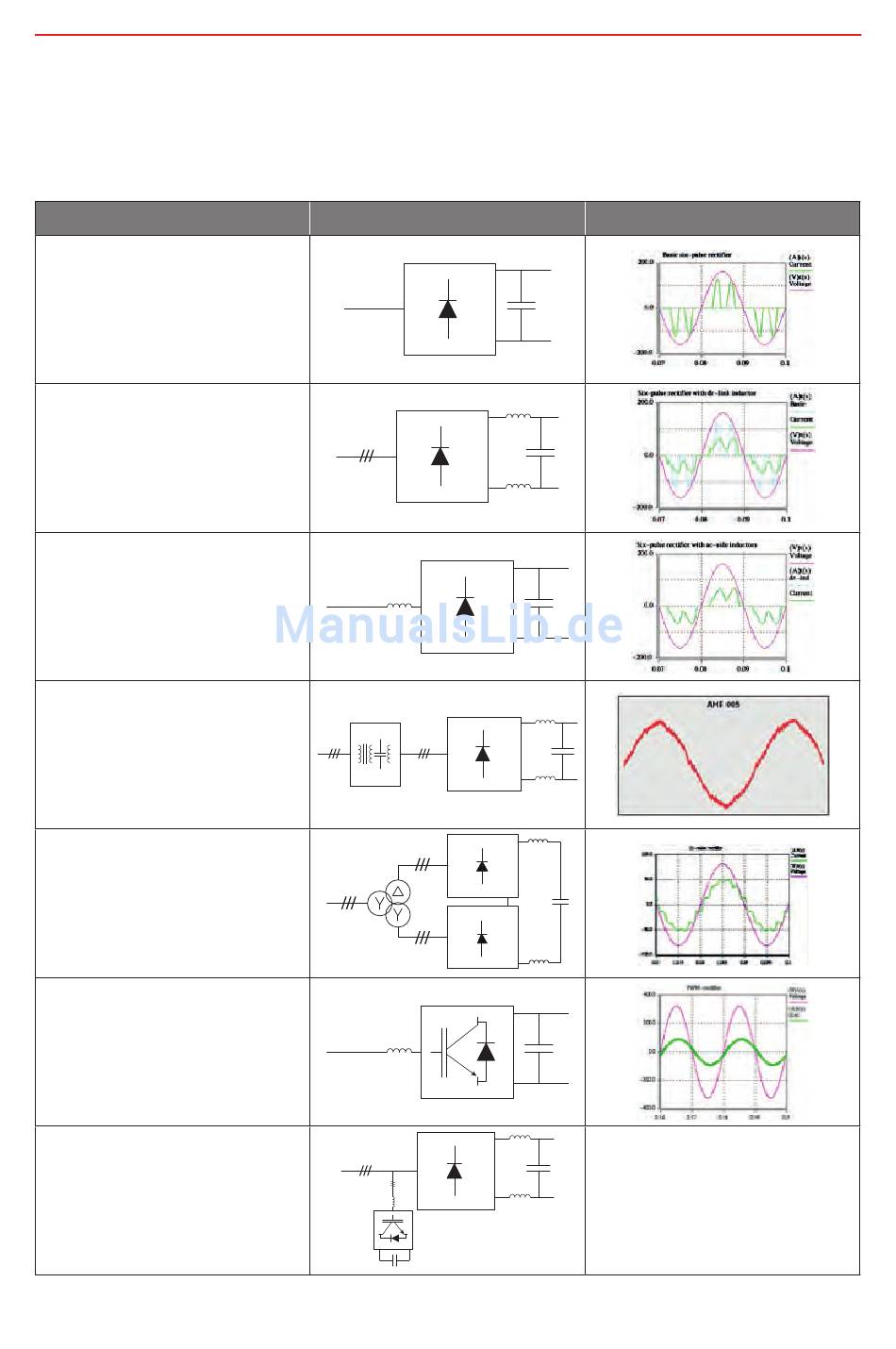

Tabelle 7.1 „Methoden zur Reduzierung von Oberschwingungen" enthält eine Übersicht über die
verschiedenen Methoden zur Reduzierung von Oberschwingungen. Oberschwingungen lassen
sich entweder mithilfe von passiven oder aktiven Schaltungen reduzieren.
Reduzierungsmethode
Keine Reduzierung
THD > 80 %
Zwischenkreisdrosseln
THD < 40 %
Netzdrosseln
THD < 40 %
Passive Oberschwingungs-
ilter
THD < 10 %
Mehrpuls-Gleichrichter
(12/18)
THD < 10 %
Active Front End
THD < 5 %
Aktive Filter
THD < 5 %
Tabelle 7.1 Methoden zur Reduzierung von Oberschwingungen
Schaltdiagramm
///
///
///
Netzrückwirkungen
Typischer Stromverlauf
Kurvenform ähnlich wie bei
AFE
