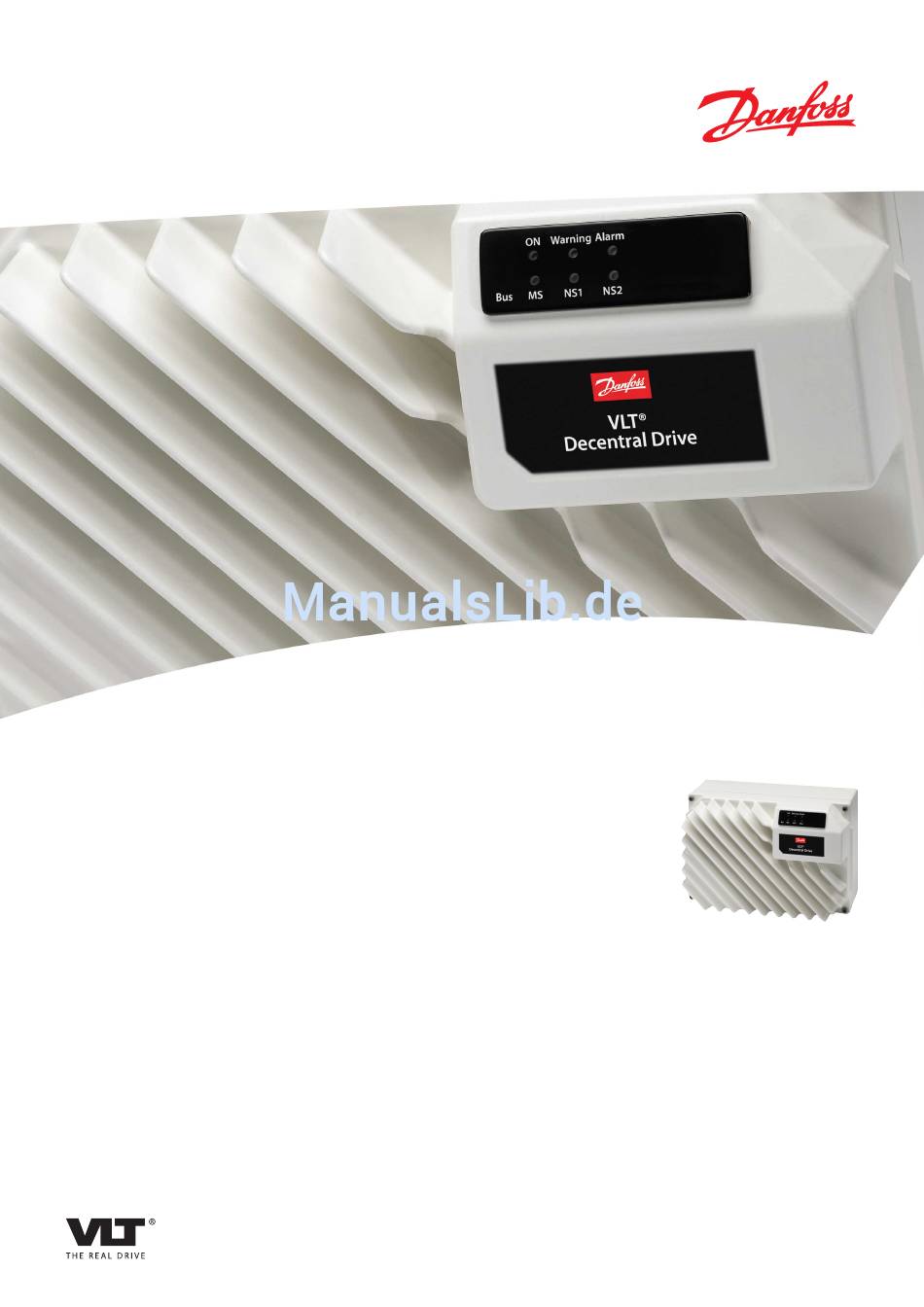

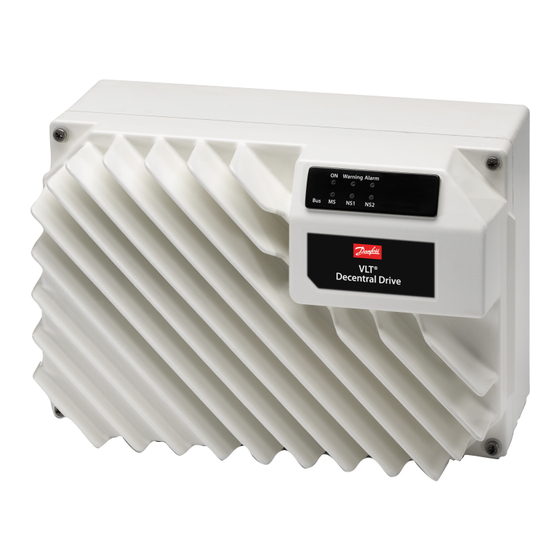

- Seite 1 MAKING MODERN LIVING POSSIBLE Produkthandbuch ® Decentral Drive FCD 302...
-
Seite 3: Inhaltsverzeichnis
2.4.10 Anschluss von Sensoren/Stellgliedern an M12-Buchsen 2.4.11 Erdungsanforderungen 2.4.12 Erdung abgeschirmter Steuerkabel 2.4.13 DIP-Schalter 2.4.14 Serielle Kommunikation 2.4.15 Anschluss an einen PC 2.4.16 Sicherer Stopp 3 Inbetriebnahme und Funktionsprüfung 3.1 Vor der Inbetriebnahme ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 4 5.4 Fernprogrammierung mit MCT 10 Software 6 Statusanzeige 6.1 Frontplatten-LEDs 6.2 Zustandsanzeige 6.3 Definitionstabelle für Zustandsmeldungen 7 Fehlersuche und -beseitigung 7.1.1 Warnungen/Alarmmeldungen 8 Technische Daten 8.1 Elektrische Daten und Kabelgrößen 8.2 Allgemeine technische Daten Index ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 5 Abbildung 2.28: Installation zum Erreichen einer Stoppkategorie 0 (EN 60204-1) mit Sicherheitskat. 3 (EN 954-1)/PL „d“ (ISO 13849-1). Abbildung 3.1 Abbildung 3.2 Abbildung 4.1: LCP Abbildung 4.2 Abbildung 4.3 Abbildung 4.4 Abbildung 4.5 Abbildung 4.6 Abbildung 6.1: LEDs an der Vorderseite ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 6 ® Inhaltsverzeichnis Produkthandbuch VLT Dezentral FCD 302 Abbildung 6.2: Zustandsanzeige Abbildung 8.1 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 7 Tabelle 4.4 Tabelle 4.5 Tabelle 5.1 Tabelle 5.2 Tabelle 5.3 Tabelle 5.4 Tabelle 5.5 Tabelle 5.6 Tabelle 5.7 Tabelle 5.8 Tabelle 5.9 Tabelle 5.10 Tabelle 5.11 Tabelle 5.12 Tabelle 5.13 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 8 Tabelle 7.3: Beschreibung des Alarmworts, Warnworts und erweiterten Zustandsworts Tabelle 7.4 Tabelle 8.1: FCD 302 Wellenleistung, Ausgangsstrom und Eingangsstrom Tabelle 8.2: FCD 302 Vorsicherungen, die UL/cUL-Anforderungen erfüllen Tabelle 8.3: FCD 302 DC-Spannungsbereich ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 9: Einführung
Verfahren ändern können. Bitte prüfen Sie und Wartung nicht durch qualifiziertes Personal, kann dies die Anleitungen dieser Optionsmodule auf besondere Tod oder schwere Verletzungen zur Folge haben. Anforderungen hin. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 10: Zusätzliche Ressourcen
Kundendienst und Hilfestellung bei Anwendungen bereitzustellen Abbildung 1.1 Blockschaltbild des Frequenzumrichters Wenden Sie sich für Downloads oder weitere Informa- tionen an Ihren Danfoss-Service oder gehen Sie zu www.danfoss.com. In Referenznummern technischer Nummer Bezeichnung Funktionen Literatur bezieht sich X auf die Versionsnummer und YY... -
Seite 11: Typencodebeschreibung
PK75 0,75 kW 04-06 Frequenzum- Erhöhte Leistung P1K1 1,1 kW richters P1K5 1,5 kW 07-10 Nennleistung P2K2 2,2 kW 3,0 kW (nur große P3K0 Bauform) Nur Installationskasten PXXX (ohne Leistungsteil) ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 12 Wartungsschalter am verwenden. Motorausgang Trennschalter und Netztrenner, Durchschleif- Schalteroption klemmen (nur große Bauform) Wartungsschalter am Netzeingang mit zusätz- lichen Durchschleifklemmen (nur große Bauform) Kein Display-Anschluss (kein Installationskasten) Display Mit Display-Anschluss ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 13: Installation
Typenschild mit den Bestellangaben, um sicherzustellen, dass Sie das richtige Gerät erhalten haben. • Vergewissern Sie sich, dass die Netzversorgung, der Frequenzumrichter und der Motor für die gleiche Nennspannung ausgelegt sind. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 14: Explosionszeichnung Des Fcd 302
Befestigungsschrauben (x4, eine in jeder Ecke) Displayanschluss Dichtung Zugriff auf den USB-Anschluss Kunststoffabdeckung des Wechselrichterteils Motorseitiger Wartungsschalter (alternative Schalterbefes- tigung auf der Netzseite oder nicht montiert) Erdverbindungsstift Flache Befestigungskonsolen Tabelle 2.1 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 15: Abbildung 2.2: Explosionszeichnung, Große Bauform
Sie können das Gerät entweder mit Wartungsschalter oder einem Trennschalter konfigurieren, nicht beides. Der in der Abbildung gezeigte Aufbau ist in der Praxis nicht konfigurierbar, sondern dient nur dazu, die jeweilige Position der Einzelteile zu zeigen. Tabelle 2.2 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 16: Mechanische Installation
19, 24, 28 Für Blindstopfen LCP, Bestell-Nr. LCP Bedieneinheit 130B1078 LCP-Kabel, Bestell-Nr. Verbindungskabel für LCP 130B5776 Bedieneinheit Tabelle 2.3 349.5 WARNING ALARM Bus MS Abbildung 2.3 Kabeleinführungen und Bohrungsgrößen (kleine Bauform) ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 17: Kühlung
Siehe Abbildung 2.5. • Eine Leistungsreduzierung beginnt bei Temperaturen über 40 °C und Höhen von über 1000 m über dem Meeresspiegel. Genauere Informationen finden Sie im FCD 302 Projektie- rungshandbuch, MG04HXYY. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 18: Hygienische Installation
2.3.4.1 Hygienische Installation Dichtungen und Schildern führen kann. Der FCD 302 wurde gemäß den EHEDG-Richtlinien konstruiert und ist für die Installation in Umgebungen mit hohen Anforderungen an die Reinigungsmöglichkeit geeignet. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 19: Anzugsdrehmomente
Anforderungen und Verfahren zur Durchführung dieser Aufgaben. Abbildung 2.9 zeigt den Anschlussplan 2.4 Elektrische Installation des Grundgeräts ohne Optionen. Zum Betrieb müssen Sie den Frequenzumrichter wie folgt verdrahten: ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 20: Abbildung 2.9: Elektrische Installation
OV (PNP) 24V (NPN) (COM RS-485) 61 33 (D IN) OV (PNP) (PNP) = Source (NPN) = Sink 37 (D IN) VCXA GND1 Profibus RS485 interface GND1 Abbildung 2.9 Elektrische Installation ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 21: Voraussetzungen Für Die Elektrische Installation
Netzkabeln nicht vermeiden, müssen Sie diese ziertes Fachpersonal darf Installation, Inbetriebnahme und Kabel in einem Winkel von 90° übereinander Wartung vornehmen. Eine Nichtbeachtung dieser führen. Richtlinien kann Tod oder schwere Verletzungen zur Folge haben. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 22 Sie müssen sicherstellen, dass Sie die passenden Kabelan- schlüsse für das Betriebsumfeld wählen und sorgfältig montieren. WARNUNG Sie dürfen den Stecker des Elektronikteils bei eingeschalteter Netzspannung nicht anschließen oder trennen. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 23: Position Der Klemmen
Digital- und Analogein-/-ausgänge USB-Anschluss Sicherer Stopp, LCP-Anschluss, B-Option Standardbus/RS485 Relais 1 Profibus Relais 2 Ethernet-Anschluss Motor, mechanische Bremse, Bremswiderstand Ethernet-Anschluss Netz Schutzleiter (PE) Externe Versorgung 24 V DC Tabelle 2.7 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 24: Klemmentypen
U1 V1 W1 6 Anschlussklemmen am Motor W2 U2 V2 U1 V1 W1 6 Kabel aus Motor, Sternanschluss Schließen Sie U2, V2, W2 getrennt an (optionale Klemmenleiste) Erdanschluss Tabelle 2.8 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 25: Steuerleitungen
Tod, schwere Verletzungen, Geräte- oder Motoren steuern/regeln. Der Gesamtstrom der Motoren Sachschäden auftreten. darf den Nennausgangsstrom I des Frequenzumrichters nicht übersteigen. • Danfoss empfiehlt, die Steuerleitungen für 600 V HINWEIS auszulegen. • Danfoss empfiehlt Installationen mit • Trennen Sie Steuerleitungen von den Hochspan- gemeinsamem Anschluss wie in Abbildung 2.15... -
Seite 26: Anschluss
Sie können alle Frequenzumrichter über eine muss abgeschirmt sein. Schließen Sie die isolierte Netzstromquelle oder geerdete Netzlei- Abschirmung mit Kabelschellen am Metall- tungen versorgen. Versorgt ein IT-Netz, eine potenzialfreie Dreieckschaltung oder ein TT/TN-S ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 27: Mech. Bremse
Wenn Sie die Klemmen 122 und 123 zur mechanischen Bremssteuerung/-versorgung über die Parametergruppe 5-4*, [1] Array, Relais 2 einstellen, steht nur ein Relais- ausgang (Relais 1) zur freien Programmierung zur Verfügung. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 28: Erdungsanforderungen
Schutzerdungsanschluss. Stellen Sie sicher, dass diese nicht gelöst, entfernt oder in jeglicher Weise beschädigt werden. Das erforderliche Anzugsdrehmoment beträgt 3 Nm. Siehe Abbildung 2.18. Abbildung 2.18 PE-Anschluss zwischen Installationskasten und Elektronikteil ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 29: Abbildung 2.19: Erdungsschellen Für Motorkabel Und Steuerleitungen (Kleine Bauform)
Erdungsschellen für Motorkabel und Steuerleitungen sind im Lieferumfang des Frequenzumrichters enthalten (siehe Abbildung 2.19). Abbildung 2.19 Erdungsschellen für Motorkabel und Steuerleitungen (kleine Bauform) Abbildung 2.20 Erdungsschellen für Motorkabel und Steuerleitungen (große Bauform) ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 30: Erdung Abgeschirmter Steuerkabel
Schnittstellenkabeln mit Schirmbügeln, um möglichst großflächigen Kontakt von Hochfrequenzkabeln Abbildung 2.24 zu erreichen. Wenn das Massepotenzial zwischen Frequenzumrichter und SPS abweicht, können elektrische Störungen des gesamten Systems auftreten. Schaffen Sie Abhilfe durch ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 31: Dip-Schalter
Sie können Schalter S801 (BUS TER.) verwenden, um für die serielle RS485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschlusswider- stände zu aktivieren. Siehe Abbildung 2.25. • Für die serielle Kommunikation empfiehlt Danfoss die Verwendung eines abgeschirmten Kabels. • Zur vorschriftsgemäßen Erdung siehe 2.4.11 Erdungsanforderungen. -
Seite 32: Funktion "Sicherer Stopp"
Polpaarzahl. • gute Kenntnisse über die allgemeinen und Sicher- • Diese Funktion eignet sich allein für mechanische heitsnormen in dieser Beschreibung und in der Arbeiten am Frequenzumrichtersystem oder an ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 33: Abbildung 2.27: Drahtbrücke Zwischen 13 Und 37
Stopp) und entweder Klemme 12 oder 13 (24 V DC) an. Das Sicherheitsrelais muss Kategorie 3 (EN 954-1)/PL „d“ (ISO 13849-1) erfüllen. Beachten Sie hierbei genau die Anleitung der Sicherheitsvor- richtung. Abbildung 2.27 Drahtbrücke zwischen 13 und 37 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 34: Abbildung 2.28: Installation Zum Erreichen Einer Stoppkategorie 0 (En 60204-1) Mit Sicherheitskat. 3 (En 954-1)/Pl „D Iso 13849-1)
Sicherheitsvorrichtung Kat. 3 (Stromkreisunterbre- Wechselrichtermodul chungsvorrichtung, möglicherweise mit Auslöser am Eingang) Türkontakt Motor Schütz (Freilauf) 5 V DC Frequenzumrichter Sicherer Kanal Netz Kabel mit Kurzschluss-Schutz (gemäß ISO 13849-2 Tabelle D.4) Steuerkarte Tabelle 2.16 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 35: Inbetriebnahme Und Funktionsprüfung
Prüfen Sie, dass die Versorgungsspannung mit Temperatur darf 40 ° nicht der Nennspannung von Frequenzumrichter und überschreiten. Die relative Luftfeuch- Motor übereinstimmt. tigkeit muss zwischen 5 und 95 % ohne Kondensatbildung liegen. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 36: Energiezufuhr Am Frequenzumrichter Anlegen
Motordrehzahl ein. Geben Sie diese Daten gemäß dem folgenden Verfahren ein. Detaillierte Anweisungen zur Eingabe der Daten über das LCP finden Sie unter 4 Benutzerschnittstelle. Geben Sie die Daten ein, während ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 37: Automatische Motoranpassung
Ohne Funktion. Aktivieren Sie die AMA in 1-29 Autom. Motoran- Abbildung 3.2 passung. Sie können zwischen reduzierter oder kompletter Fahren Sie mit der Einrichtung der Quick-Menü- AMA wählen. Parameter fort: ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 38: Prüfung Der Ortsteuerung
• Kombination mit der Beschreibung des Alarms ist Erhöhen Sie die Drehmomentgrenze in bei der Fehlerbehebung behilflich. Wenn Sie mit 4-16 Momentengrenze motorisch. der Service-Abteilung von Danfoss in Kontakt Bei Verzögerungsproblemen: treten, notieren Sie zuvor Alarmnummer und • Alarmbeschreibung. Falls Warnungen oder Alarme auftreten,... -
Seite 39: Inbetriebnahme Des Systems
Legen Sie einen externen Startbefehl an. Stellen Sie den Drehzahlsollwert über den Drehzahlbereich ein. Entfernen Sie den externen Startbefehl. Notieren Sie eventuelle Probleme. Sollten Warnungen oder Fehler auftreten, siehe 7 Fehlersuche und -beseitigung. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 40: Benutzerschnittstelle
Navigationstasten zur Programmierung von Funktionen, Bewegen des Cursors und Drehzahl- regelung bei Hand-Steuerung. Hier befinden sich auch Kontrollanzeigen zur Anzeige des Zustands. Tasten zur Wahl der Betriebsart und zum Quittieren (Reset). ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 41: Einstellen Von Displaywerten Des Lcp
] oder [ ], um die Abbildung 4.2 Helligkeit des Displays anzupassen. • Das Symbol oben rechts im Display zeigt die Motordrehrichtung und den aktiven Parame- tersatz. Dies ist nicht programmierbar. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 42: Navigationstasten
Text, der den Alarm näher spezifiziert. Tabelle 4.4 4.1.5 Tasten zur lokalen Bedienung Tasten zur lokalen Bedienung und zur Wahl der Betriebsart befinden sich unten an der Bedieneinheit. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 43: Sichern Und Kopieren Von Parametereinstellungen
Speicher des LCP gespeicherten Daten Die Initialisierung des Frequenzumrichters stellt die nicht. Werkseinstellungen der Parameter während der Inbetriebnahme wieder her. Eine Initialisierung ist über 14-22 Betriebsart oder manuell möglich. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 44: Empfohlene Initialisierung
Parameter während der Inbetriebnahme wieder her. Dies kann etwas länger dauern als normal. Die manuelle Initialisierung setzt die folgenden Frequen- zumrichterinformationen nicht zurück: • 15-00 Betriebsstunden • 15-03 Anzahl Netz-Ein ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 45: Programmieren
Teil des Sprachpakets 1 Svenska Teil des Sprachpakets 1 Nederlands Teil des Sprachpakets 1 [10] Chinese Teil des Sprachpakets 2 Suomi Teil des Sprachpakets 1 [22] English US Teil des Sprachpakets 4 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 46 [2]. Siehe auch 3.4 Automatische Sie können diesen Parameter bei laufendem Motor nicht Motoranpassung. Nach einer normalen ändern. Sequenz zeigt das Display Folgendes an: „AMA mit [OK]-Taste beenden“. Nach dem ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 47 3-03 ein. Der minimale Sollwert ReferenceFeedba- bestimmt den Mindestwert der ckUnit] Summe aller Sollwert. Der minimale Sollwert ist nur aktiv, wenn 3-00 Sollwertbereich auf Min.- Max. [0] eingestellt wurde. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 48 Wert 0,00 entspricht 0,01 s im Drehzahlmodus. Siehe Rampenzeit Auf in 3-41 Rampenzeit Auf 1. t Verz. s x n s UPM Par. . 3 − 42 = Sollw. UPM ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 49: Parameterlisten
Ohne Vorzeichen 8 Bit Uint8 Ohne Vorzeichen 16 Bit Uint16 Ohne Vorzeichen 32 Bit Uint32 Sichtbarer String VisStr Normalisierter Wert 2 Byte Bitsequenz von 16 booleschen Variablen Zeitdifferenz ohne Datum TimD Tabelle 5.3 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 50: Operation/Display
1 set-up TRUE Int16 0-66 Access to Quick Menu w/o Password [0] Full access 1 set-up TRUE Uint8 0-67 Bus Password Access 0 N/A All set-ups TRUE Uint16 Tabelle 5.4 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 51 U/f-Kennlinie - f [Hz] ExpressionLimit All set-ups TRUE Uint16 1-58 Fangschaltung Testpulse Strom ExpressionLimit All set-ups FALSE Uint16 1-59 Fangschaltung Testpulse Frequenz ExpressionLimit All set-ups FALSE Uint16 1-6* Lastabh. Einstellung ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 52 1-97 KTY-Schwellwert 80 °C 1 set-up TRUE Int16 1-98 ATEX ETR interpol. f-Pkt. ExpressionLimit 1 set-up TRUE Uint16 1-99 ATEX ETR interpol. I-Pkt. ExpressionLimit 2 set-ups TRUE Uint16 Tabelle 5.5 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 53 All set-ups TRUE Uint16 2-26 Drehmomentsollw. 0.00 % All set-ups TRUE Int16 2-27 Drehmoment Rampenzeit 0.2 s All set-ups TRUE Uint8 2-28 Verstärkungsfaktor 1.00 N/A All set-ups TRUE Uint16 Tabelle 5.6 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 54 50 % All set-ups TRUE Uint8 3-76 S-Form Ende (Rampe Auf 4) 50 % All set-ups TRUE Uint8 3-77 S-Form Anfang (Rampe Ab 4) 50 % All set-ups TRUE Uint8 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 55 Uint8 3-93 Digitalpoti Max. Grenze 100 % All set-ups TRUE Int16 3-94 Digitalpoti Min. Grenze -100 % All set-ups TRUE Int16 3-95 Rampenverzögerung ExpressionLimit All set-ups TRUE TimD Tabelle 5.7 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 56 Ausbl. Drehzahl von [Hz] ExpressionLimit All set-ups TRUE Uint16 4-62 Ausbl. Drehzahl bis [UPM] ExpressionLimit All set-ups TRUE Uint16 4-63 Ausbl. Drehzahl bis [Hz] ExpressionLimit All set-ups TRUE Uint16 Tabelle 5.8 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 57 Uint8 5-62 Ausgang 27 Max. Frequenz ExpressionLimit All set-ups TRUE Uint32 5-63 Klemme 29 Pulsausgang ExpressionLimit All set-ups TRUE Uint8 5-65 Ausgang 29 Max. Frequenz ExpressionLimit All set-ups TRUE Uint32 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 58 0.00 % 1 set-up TRUE Uint16 5-97 Klemme X30/6, Wert bei Bussteuerung 0.00 % All set-ups TRUE 5-98 Klemme X30/6, Wert bei Bus-Timeout 0.00 % 1 set-up TRUE Uint16 Tabelle 5.9 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 59 Kl. X45/1 Ausgang ExpressionLimit All set-ups TRUE Uint8 6-71 Klemme X45/1 Min. Skalierung 0.00 % All set-ups TRUE Int16 6-72 Klemme X45/1 Max. Skalierung 100.00 % All set-ups TRUE Int16 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 60 100.00 % All set-ups TRUE Int16 6-83 Klemme X45/3, Wert bei Bussteuerung 0.00 % All set-ups TRUE 6-84 Kl. X45/3, Wert bei Bus-Timeout 0.00 % 1 set-up TRUE Uint16 Tabelle 5.10 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 61 PID-Prozess FF-Rampe Ab 0.01 s All set-ups TRUE Uint32 7-56 PID-Prozess Sollw. Filterzeit 0.001 s All set-ups TRUE Uint16 7-57 PID-Prozess Istw. Filterzeit 0.001 s All set-ups TRUE Uint16 Tabelle 5.11 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 62 8-83 Zähler Slavefehler 0 N/A All set-ups TRUE Uint32 8-9* Bus-Festdrehzahl 8-90 Bus-Festdrehzahl 1 100 RPM All set-ups TRUE Uint16 8-91 Bus-Festdrehzahl 2 ExpressionLimit All set-ups TRUE Uint16 Tabelle 5.12 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 63 9-93 Geänderte Parameter (4) 0 N/A All set-ups FALSE Uint16 9-94 Geänderte Parameter (5) 0 N/A All set-ups FALSE Uint16 9-99 Profibus-Versionszähler 0 N/A All set-ups TRUE Uint16 Tabelle 5.13 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 64: Smart Logic
Uint8 13-44 Logikregel Boolsch 3 ExpressionLimit 2 set-ups TRUE Uint8 13-5* SL-Programm 13-51 SL-Controller Ereignis ExpressionLimit 2 set-ups TRUE Uint8 13-52 SL-Controller Aktion ExpressionLimit 2 set-ups TRUE Uint8 Tabelle 5.14 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 65 0 N/A All set-ups FALSE Uint32 14-74 VLT Erw. Zustandswort 0 N/A All set-ups FALSE Uint32 14-8* Optionen 14-80 Ext. 24 VDC für Option [1] Ja 2 set-ups FALSE Uint8 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 66 Ändern Konver- Par. Sätze) während tierungs- index Betriebs 14-89 Option Detection [0] Protect Option Config. 1 set-up TRUE Uint8 14-9* Fehlereinstellungen 14-90 Fehlerebenen ExpressionLimit 1 set-up TRUE Uint8 Tabelle 5.15 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 67 Option A - Softwareversion 0 N/A All set-ups FALSE VisStr[20] 15-72 Option B 0 N/A All set-ups FALSE VisStr[30] 15-73 Option B - Softwareversion 0 N/A All set-ups FALSE VisStr[20] ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 68 All set-ups FALSE Uint16 15-93 Geänderte Parameter 0 N/A All set-ups FALSE Uint16 15-98 Typendaten 0 N/A All set-ups FALSE VisStr[40] 15-99 Parameter-Metadaten 0 N/A All set-ups FALSE Uint16 Tabelle 5.16 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 69: Datenanzeigen
Uint16 16-61 AE 53 Modus [0] Strom All set-ups FALSE Uint8 16-62 Analogeingang 53 0.000 N/A All set-ups FALSE Int32 16-63 AE 54 Modus [0] Strom All set-ups FALSE Uint8 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 70 FALSE Uint32 16-92 Warnwort 0 N/A All set-ups FALSE Uint32 16-93 Warnwort 2 0 N/A All set-ups FALSE Uint32 16-94 Erw. Zustandswort 0 N/A All set-ups FALSE Uint32 Tabelle 5.17 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 71 Resolver aktivieren [0] Deaktiviert All set-ups FALSE Uint8 17-6* Überw./Anwend. 17-60 Positive Drehgeberrichtung [0] Rechtslauf All set-ups FALSE Uint8 17-61 Drehgeber Überwachung [1] Warnung All set-ups TRUE Uint8 Tabelle 5.18 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 72: Special Features
All set-ups FALSE Int32 30-81 Bremswiderstand (Ohm) ExpressionLimit 1 set-up TRUE Uint32 30-83 Drehzahlregler P-Verstärkung ExpressionLimit All set-ups TRUE Uint32 30-84 PID-Prozess P-Verstärkung 0.100 N/A All set-ups TRUE Uint16 Tabelle 5.19 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 73: Fernprogrammierung Mit Mct 10 Software
Dezentral FCD 302 5.4 Fernprogrammierung mit MCT 10 Software Danfoss stellt ein Softwareprogramm zur Verfügung, mit dem Sie ganze Projekte zur Programmierung des Frequen- zumrichters entwickeln, speichern und übertragen können. Mit Hilfe der MCT 10 Software können Sie einen PC an den Frequenzumrichter anschließen und den Frequenzum-... -
Seite 74: Statusanzeige
Betriebsart des Frequenzumrichters an. HINWEIS Im Auto-/Fernbetrieb benötigt der Frequenzumrichter Befehle über externe Signale, um Funktionen auszuführen. 6.3 Definitionstabelle für Zustandsmeldungen Die nächsten drei Tabellen legen die Bedeutung der angezeigten Statusmeldungen fest. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 75 Der Frequenzumrichter fährt den Motor Jogaufford. Es wurde ein Festdrehzahl JOG-Befehl gesendet, der Motor wird jedoch gestoppt, bis über eine geregelte Rampe ab herunter. er ein Startfreigabe-Signal über einen Digital- eingang empfängt. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 76 über Steuerklemmen oder Rampe Der Frequenzumrichter beschleunigt/verzögert serielle Schnittstelle quittieren. den Motor gemäß aktiver Rampe auf/ab. Der Motor hat den Sollwert, einen Grenzwert oder Tabelle 6.4 einen Stillstand noch nicht erreicht. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 77: Fehlersuche Und -Beseitigung
Netzphasenfehler 14-12 Netzphasen-Unsymmetrie DC-Spannung hoch DC-Spannung niedrig DC-Überspannung DC-Unterspannung WR-Überlast Motortemperatur ETR 1-90 Thermischer Motorschutz Motor Thermistor 1-90 Thermischer Motorschutz Drehmomentgrenze Überstrom Erdschluss Inkompatible Hardware Kurzschluss Steuerwort-Timeout 8-04 Steuerwort Timeout-Funktion ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... -
Seite 78: Beschreibung
Umr. Übertemperatur Ungültige FC-Konfiguration Sicherer Stopp, automatischer Wieder- 5-19 Klemme 37 Sicherer Stopp anlauf Konfiguration Leistungseinheit Reduzierter Leistungsmodus 14-59 Anzahl aktiver Wechselrichter Drehgeber Abweichung 4-34 Drehgeberüberwachung Funktion Ungültige Leistungsteilkonfiguration Initialisiert ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 79 (Parametergruppe 5-1* [1]). Sie verwenden eine Alarm Rot blinkend Abschaltung, wenn die Ursache des Alarms den Frequen- Abschaltblockierung Gelb und Rot zumrichter nicht beschädigen und keine gefährlichen Bedingungen herbeiführen kann. Eine Abschaltblockierung Tabelle 7.2 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 80 Sicherer Stopp (W68) PTC 1 Safe Unbenutzt (A71) Stop (W71) 80000000 2147483648 Mech. Bremse Fehler Gefährlicher Fehler Erweitertes Zustandswort Unbenutzt (A63) (A72) Tabelle 7.3 Beschreibung des Alarmworts, Warnworts und erweiterten Zustandsworts ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 81 Motor oder im Motor vorhanden. Prüfen Sie, ob die Versorgungsspannung auf den Frequen- Schalten Sie den Frequenzumrichter aus und beseitigen Sie zumrichter abgestimmt ist, siehe Abschnitt 8.2 Allgemeine den Erdschluss. technische Daten. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 82 Bremstransistors wird selbst bei Inaktivität eine Frequenzumrichter. erhebliche Menge Strom in den Bremswiderstand geleitet. ALARM 37, Phasenunsymmetrie: Schalten Sie den Frequenzumrichter aus und entfernen Sie Es besteht ein Stromungleichgewicht zwischen den den Bremswiderstand. Leistungseinheiten. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 83 2816 Stapelüberlauf Steuerkartenmodul WARNUNG 47, 24-V-Versorgung - Fehler: 2817 Scheduler langsame Aufgaben Die externe 24-V-DC-Stromversorgung ist möglicherweise 2818 Schnelle Aufgaben überlastet. Wenden Sie sich andernfalls an Ihren Danfoss- 2819 Parameterthread Service. 2820 LCP Stapelüberlauf WARNUNG 48, 1,8-V-Versorgung - Fehler: 2821 Überlauf serielle Schnittstelle Wenden Sie sich an den Danfoss-Service.
- Seite 84 Im Regelfall ist dies jedoch nicht kritisch. Der Frequenzumrichter hat die Funktion „Sicherer Stopp“ ALARM 58, AMA-interner Fehler: aktiviert. Die Wiederaufnahme des Normalbetriebs erfolgt Wenden Sie sich an den Danfoss-Service. bei Deaktivierung des sicheren Stopps. WARNUNG 59, Stromgrenze: WARNUNG Der Strom ist höher als der Wert in 4-18 Stromgrenze.
- Seite 85 Sie müssen den Typencode des Frequen- zumrichters im EEPROM wiederherstellen. Wählen Sie den richtigen Typencode in 14-23 Typencodeeinstellung vom Typenschild des Geräts. Wählen Sie abschließend unbedingt „In EEPROM speichern“. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 86: Technische Daten
Dauerbetrieb kVA (460 VAC) [kVA] Max. Kabelquerschnitt: (Netz, Motor, massives Kabel 6 Bremse) [mm flexibles Kabel 4 Tabelle 8.1 FCD 302 Wellenleistung, Ausgangsstrom und Eingangsstrom *Verwenden Sie zur Erfüllung von UL/cUL-Anforderungen die folgenden Vorsicherungen. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 87 Das Gerät eignet sich für Netzversorgungen, die maximal 100.000 Aeff (symmetrisch) je 480 V liefern können. Trennschalter Das Gerät eignet sich für Netzversorgungen, die maximal 10.000 Aeff (symmetrisch) je 480 V liefern können. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 88: Allgemeine Technische Daten
Der Frequenzumrichter überprüft ständig, ob kritische Werte bei Innentemperatur, Laststrom, Hochspannung im Zwischenkreis und niedrige Motordrehzahlen vorliegen. Als Reaktion auf einen kritischen Wert kann der Frequen- zumrichter die Taktfrequenz anpassen und/oder den Schaltmodus ändern, um die Leistung des Frequenzumrichters zu sichern. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 89 10 Bit (+ Vorzeichen) Genauigkeit der Analogeingänge Max. Abweichung 0,5 % der Gesamtskala Bandbreite 100 Hz Die Analogeingänge sind galvanisch von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen getrennt. Abbildung 8.1 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 90 240 V AC, 2 A Max. Klemmenleistung (AC-15) (induktive Last @ cosφ 0,4) 240 V AC, 0,2 A Max. Klemmenleistung (DC-1) an 1-2 (schließen), 1-3 (öffnen) (ohmsche Last) 48 V DC, 1 A ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 91 1.1 (Full Speed) USB-Stecker USB-Stecker Typ B Der Anschluss an einen PC erfolgt über ein standardmäßiges USB-Kabel. Die USB-Verbindung ist galvanisch von der Versorgungsspannung (PELV, Schutzkleinspannung) und anderen Hochspannungs- klemmen getrennt. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 92 ® Technische Daten Produkthandbuch VLT Dezentral FCD 302 Der USB-Erdanschluss ist nicht galvanisch von der Schutzerde getrennt. Verwenden Sie einen isolierten Laptop als PC-Verbindung zum USB-Anschluss am Frequenzumrichter. ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
-
Seite 93: Index
Motordrehung..................39 Energiesparmodus................72 Motorfrequenz..................39 Erdung...................... 33 Motorkabel..................... 33 Externe Signale..................72 Motorleistung..................39 Motorstrom..................... 39 Fernsollwert.................... 72 Freiraum Zur Kühlluftzirkulation............. 33 Navigationstasten..............38, 40, 72 Netzspannung................. 39, 40, 72 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss... - Seite 94 Statorstreureaktanz................44 Steuerkarte....................10 Steuerkarte, +10-V-DC-Ausgang................. 89 24-V-DC-Ausgang................88 RS485 Serielle Schnittstelle............88 USB Serielle Schnittstelle............... 89 Steuerkartenleistung................89 Steuerklemmen................40, 72 Steuerleitungen................28, 33 Steuersignal.................... 72 Steuerungseigenschaften..............89 Stoppbefehl.................... 72 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
- Seite 95 ® Index Produkthandbuch VLT Dezentral FCD 302 ® MG04F303 - VLT ist eine eingetragene Marke von Danfoss...
