Elektromagnetische Verträglichkeit
SPS usw.
PE
SPS usw.
PE
SPS usw.
PE
SPS usw.
PE

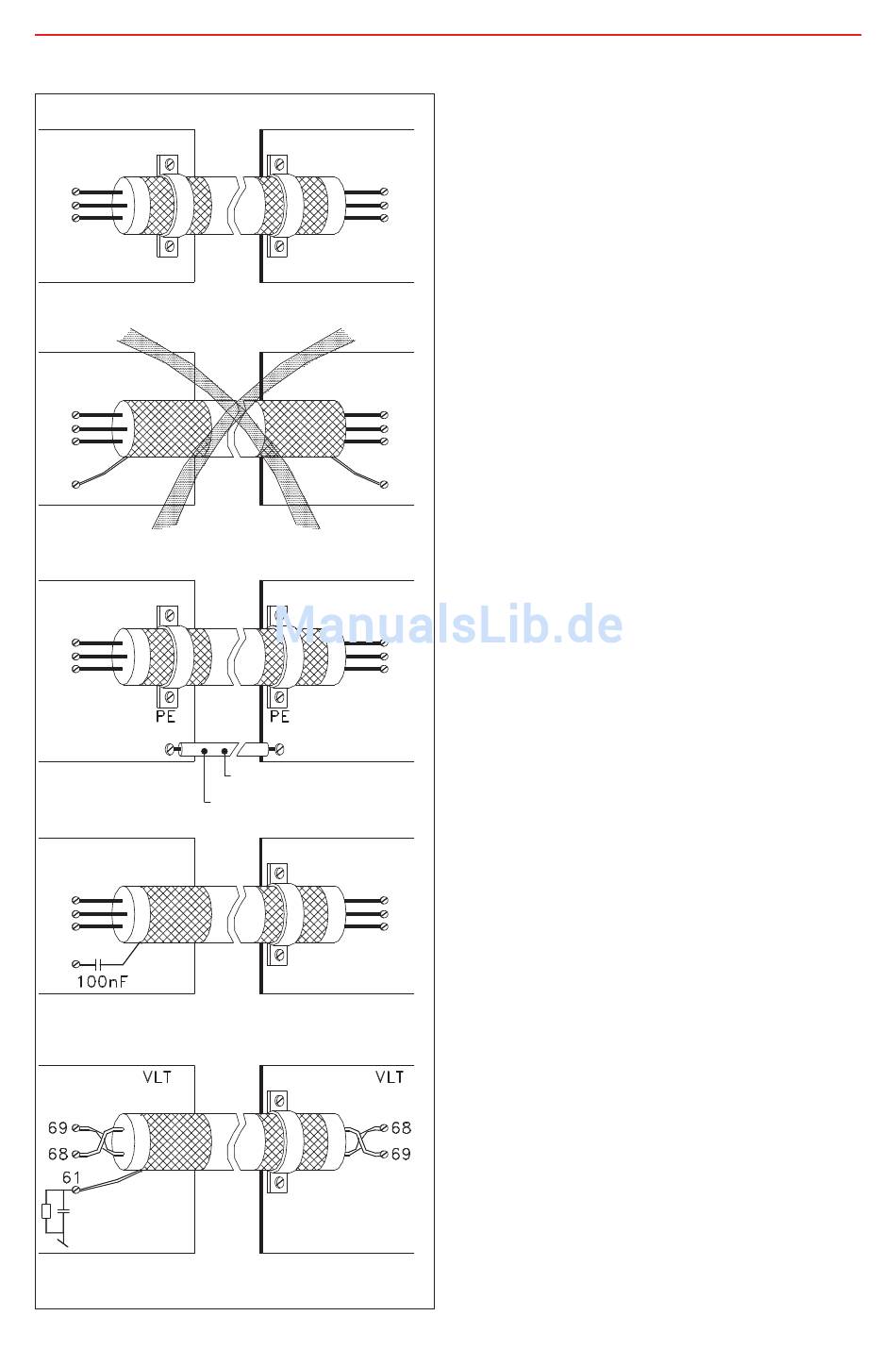

Abb. 5.9 Erdung eines Kabelschirms
VLT®
PE
VLT®
PE
VLT®
PE
Min. 10 mm
2
Potenzialausgleichskabel
VLT®
PE
PE
Steuerleitungen und Kabel für serielle
Kommunikation sind normalerweise an beiden
Enden zu erden.
Schließen Sie niemals eine Abschirmung über
verdrillte Kabelenden (Pigtails) an.
Potenzialausgleich zwischen SPS und
Frequenzumrichter:
Trennen Sie die Kabelverbindung auf und
prüfen Sie die Spannung mit einem Voltmeter.
Verwenden Sie ein Potentialausgleichskabel
oder stellen Sie sicher, dass die Gerät
miteinander verschraubt sind.
50-/60-Hz-Brummschleifen: Verwenden Sie eine
Stromzange zur Prüfung.
=> Erden Sie ein Ende der Schirmaulage
mithilfe eines 100-nF-Kondensators mit kurzen
Leitungen.
Potenzialausgleichsströme im Kabelschirm des
seriellen Kommunikationskabels zwischen
zwei Frequenzumrichtern:
=> Schließen Sie ein Ende des Schirmgelechts
an den speziellen Abschirmanschluss mit
RC-Glied an. Denken Sie an eine korrekte
Installation des Schirmgelechts!
129
