35.2 Steckerbelegungen
Klinkenbuchsen analoger Ein- / Ausgang
Die 6,3 mm Stereo-Klinkenbuchsen der analogen Ein- und Ausgänge sind entsprechend inter-
nationalem Standard belegt:
Spitze = + (hot)
Ring = – (cold)
Schaft = Masse (GND)
Die servosymmetrische Ein- und Ausgangsschaltung erlaubt eine Verwendung von Mono-
Klinkensteckern
(unsymmetrisch)
ohne
Pegelverlust.
Dies
entspricht
einem
Stereo-
Klinkenstecker, bei dem der Anschluss Ring auf Masse (GND) gelegt wird.
Klinkenbuchse Phones
Der
frontseitige
analoge
Monitor-
Ausgang ist über eine 6,3 mm Stereo-
Klinkenbuchse zugänglich. Der Aus-
gang ist daher direkt mit Kopfhörern

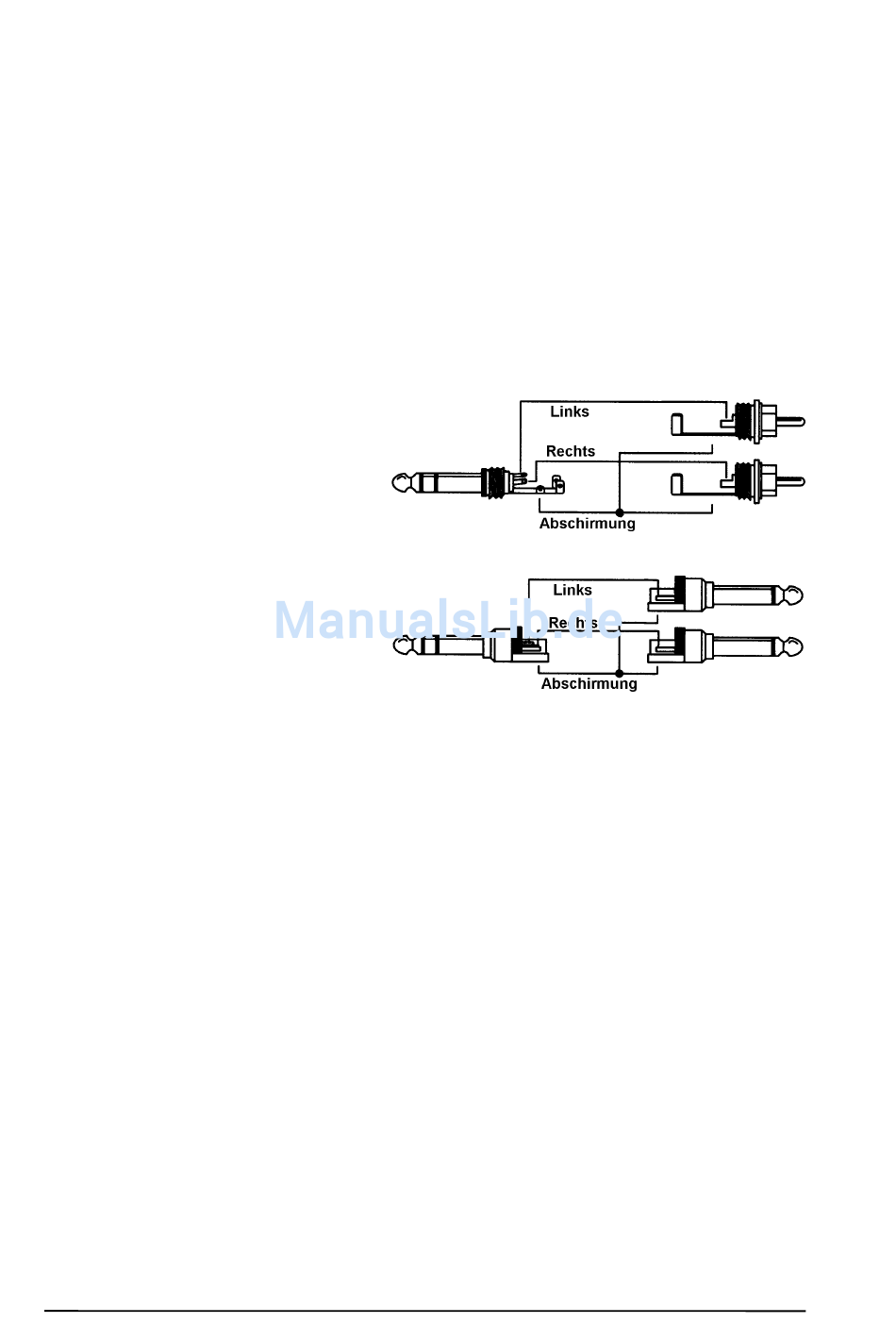

nutzbar. Bei Verwendung als Line-
Ausgang ist im Allgemeinen ein Adap-
ter von Stereo-Klinke auf zwei Mono-
Klinken oder Cinchstecker erforderlich.
Die Belegung folgt internationalem
Standard, der linke Kanal liegt auf der
Spitze des Klinkensteckers, der rechte
Kanal auf dem Ring.
Bedienungsanleitung HDSP-System Multiface II © RME
84
