18. Diagramme

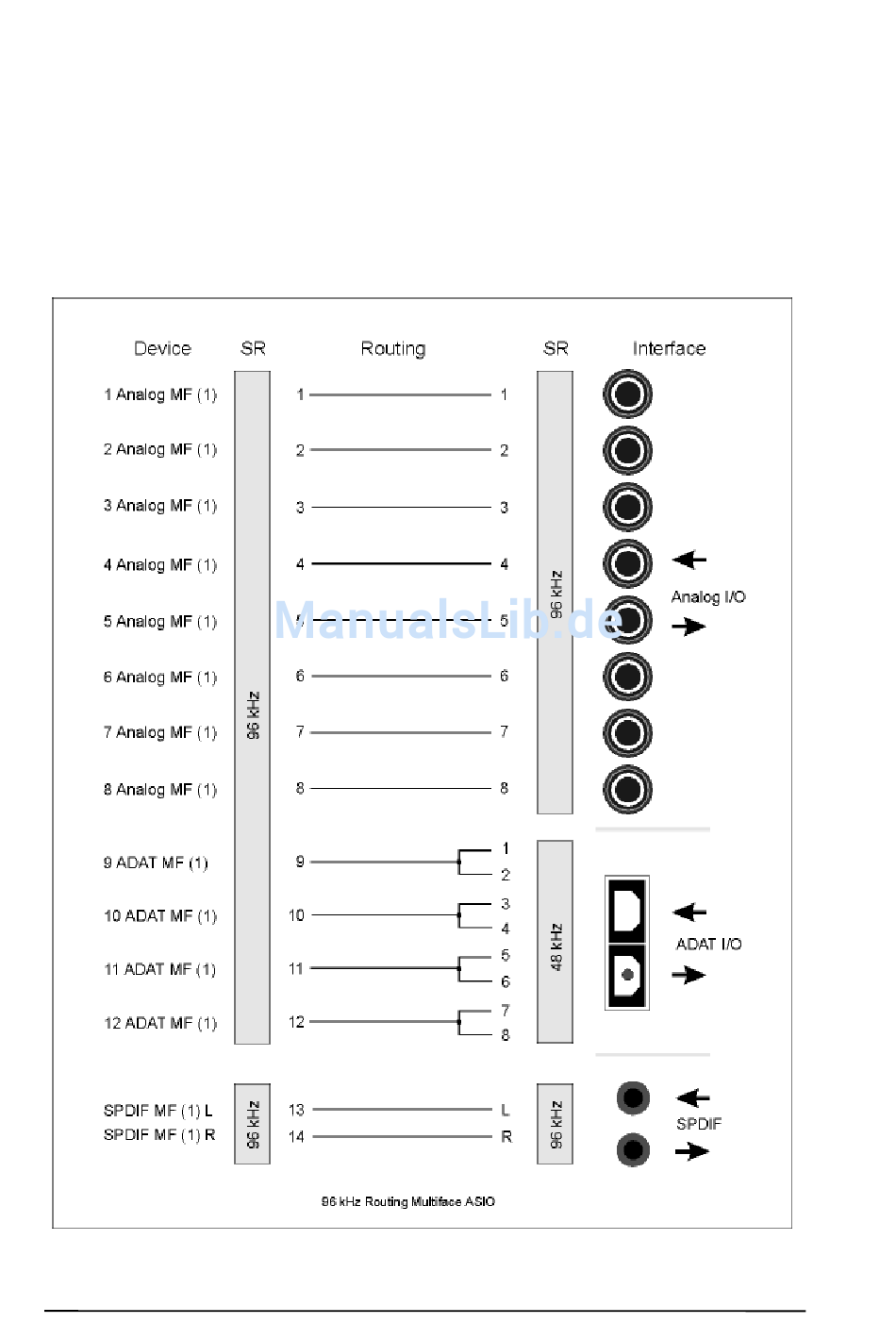

18.1 Kanalverteilung im ASIO Betrieb bei 96 kHz

Dieses Diagramm zeigt den Signalfluss im ASIO Double Speed Betrieb (88.2/96 kHz). Die unter
ASIO zur Verfügung stehenden Devices wurden analog der Hardware umgesetzt. Der Signal-
fluss ist bei Aufnahme und Wiedergabe identisch.
Device: Gerätename im Anwendungsprogramm SR: Sample Rate
Devicenamenkodierung: Kanal in ASIO Host, Schnittstelle, Multiface, Kartennummer
Bedienungsanleitung HDSP-System Multiface II © RME
