Bedienungsanleitung

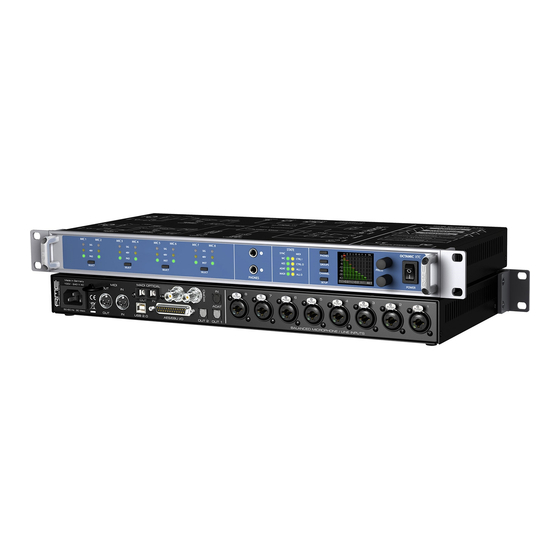

OctaMic XTC
The Professional's Multiformat Solution
™
™
™
SteadyClock
AutoSet
QuickGain
Professioneller Mic/Line/Instrument Preamp
8-Kanal Mikrofon / Line AD-Wandler
4-Kanal Line/Phones DA-Wandler
8-Kanal Analog zu AES / ADAT Interface
64-Kanal MADI Interface
ADAT / AES / MADI Format Konverter
24 Bit / 192 kHz Digital Audio
MIDI Remote Control
USB 2.0 Class Compliant
AES-3
AES-10
24 Bit Interface
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RME Audio OctaMic XTC
Inhaltszusammenfassung für RME Audio OctaMic XTC
- Seite 1 Bedienungsanleitung OctaMic XTC The Professional’s Multiformat Solution ™ ™ ™ SteadyClock AutoSet QuickGain Professioneller Mic/Line/Instrument Preamp 8-Kanal Mikrofon / Line AD-Wandler 4-Kanal Line/Phones DA-Wandler 8-Kanal Analog zu AES / ADAT Interface 64-Kanal MADI Interface ADAT / AES / MADI Format Konverter...
-
Seite 2: Inhaltsverzeichnis
12.4 Phones / Line Out ..........31 Digitale Ein- und Ausgänge 13.1 AES / EBU............32 13.2 ADAT Optical ............33 13.3 MADI ..............34 Word Clock 14.1 Wordclock Ein- und Ausgang.......36 14.2 Einsatz und Technik..........37 14.3 Verkabelung und Abschlusswiderstände.....38 MIDI................38 Bedienungsanleitung OctaMic XTC © RME... - Seite 3 18.5 ASIO ..............46 DIGICheck Windows..........46 Installation und Betrieb – Mac OS X Allgemeines ............. 48 20.1 Konfiguration des OctaMic XTC ......48 20.2 Clock Modi - Synchronisation ......49 20.3 Multiinterface-Betrieb........... 49 DIGICheck Mac............49 Installation und Betrieb – iOS Allgemeines .............
-
Seite 4: Wichtige Sicherheitshinweise
Luftzufuhr und Abstand zu anderen Geräten sorgen. Bei Fremdeingriffen in das Gerät erlischt die Garantie. Nur vom Hersteller spezifiziertes Zubehör verwenden. Lesen Sie die Bedienungsanleitung vollständig. Sie enthält alle zum Einsatz des Gerätes nötigen Informationen. Bedienungsanleitung OctaMic XTC © RME... -
Seite 5: Allgemeines
Bedienungsanleitung OctaMic XTC Allgemeines Bedienungsanleitung OctaMic XTC © RME... -
Seite 6: Einleitung
• 1 optisches Kabel (TOSLINK), 2 m 3. Kurzbeschreibung und Eigenschaften Der OctaMic XTC ist ein Full Range Hi-End Preamp und AD/DA-Konverter in Referenz-Qualität, mit voller Fernsteuerbarkeit. In einem Standard 19" Gehäuse mit 1 HE Höhe bietet das Gerät zahlreiche außergewöhnliche Merkmale, wie Intelligent Clock Control (ICC), SyncCheck, Stea- dyClock, QuickGain, AutoSet, MIDI over MADI, sowie Fernbedienung über USB, MADI und... -
Seite 7: Inbetriebnahme - Quickstart
4. Inbetriebnahme - Quickstart 4.1 Bedienelemente - Anschlüsse - Anzeigen Auf der Frontseite des OctaMic XTC befinden sich vier Kanaltaster, 32 Status-LEDs, zwei Ste- reo-Klinkenausgänge, vier Menütaster, ein grafisches Farbdisplay, und zwei Drehgeber mit Tastenfunktion. Jeder Eingangskanal besitzt drei LEDs zur direkten Anzeige der Parameter PAD/INST, 48V und Signal. - Seite 8 Auf der Rückseite des OctaMic XTC befinden sich acht analoge Eingänge, ein Netzanschluss, ein USB 2.0 Port, MIDI I/O, Wordclock I/O, MADI I/O, ADAT I/O und AES/EBU I/O. BALANCED MICROPHONE / LINE INPUTS (XLR/TRS Kombibuchse): Acht symmetrische Full Range Mic/Line/Inst Eingänge mit vollen 85 dB Gain Range.
-
Seite 9: Quick Start
Liste nach unten, z.B. auf ADAT Out. Durch Drehen des Drehgebers 2 lässt sich die Sig- nalquelle des ADAT-Ausgangs nun auf Mic 1-8 einstellen (Default). Der OctaMic XTC speichert dauerhaft alle vor dem Ausschalten des Gerätes aktiven Einstel- lungen, und lädt diese beim nächsten Einschalten automatisch. Der Speichervorgang erfolgt fünf Sekunden nach der letzten Änderung. -
Seite 10: Garantie
Einbau oder unsachgemäße Behandlung entstanden sind, unterliegen nicht der Garantie, und sind daher bei Beseitigung kostenpflichtig. Schadenersatzansprüche jeglicher Art, insbesondere von Folgeschäden, sind ausgeschlossen. Eine Haftung über den Warenwert des OctaMic XTC hinaus ist ausgeschlossen. Es gelten die Allgemeinen Geschäftsbedingungen der Firma Audio AG. 7. Anhang RME News und viele Infos zu unseren Produkten finden Sie im Internet: http://www.rme-audio.de... -
Seite 11: Ce-Konformität
Möglichkeit einer geregelten Entsorgung Elektronikschrott zur Verfügung stehen, kann das Recycling durch IMM electronics GmbH als Hersteller des OctaMic XTC erfolgen. Dazu das Gerät frei Haus senden an: IMM electronics GmbH Leipziger Straße 32 D-09648 Mittweida. Unfreie Sendungen werden nicht entgegengenommen. - Seite 12 Bedienungsanleitung OctaMic XTC © RME...
-
Seite 13: Bedienung Und Betrieb
Bedienungsanleitung OctaMic XTC Bedienung und Betrieb Bedienungsanleitung OctaMic XTC © RME... -
Seite 14: Bedienelemente Der Frontplatte
2 gezeigt. Durch Drehen des Drehgebers 2 gelangt man zu den Seiten Clock, MIDI Sour- ces, General Settings und Digital Routing. Der Pfeil unter der 2 zeigt, dass durch Druck auf Drehgeber 2 der Cursor in die jeweilige Seite eintritt und sich dort dann Einstellungen verän- dern lassen. Bedienungsanleitung OctaMic XTC © RME... -
Seite 15: Menü-Taster
Eingänge Mic 1 bis 8, sowie die analogen Ausgänge Phones 1 und 2. SETUP Direkter Zugriff auf Setups und Options, letzteres mit den Unterseiten Clock, MIDI Sources, General Settings, MADI Settings und Digital Routing. Screenshot auf der linken Seite (Kapitel 8.2). Bedienungsanleitung OctaMic XTC © RME... -
Seite 16: Das Channel Menü
Test-Plug). Diese sollte nur bei Verwendung von Kondensatormikrofonen, die auf eine solche Speisung angewiesen sind, aktiviert werden, und nur im jeweiligen Kanal. Außerdem gilt die Regel: erst das Mikrofon anstecken, dann die Phantomspeisung einschalten. Der OctaMic XTC fährt diese weich hoch (Softstart). Wird das Mikrofon dagegen bei aktivierter Phantomspeisung angesteckt, kommt es zu einem Stromstoß, der zur Zerstörung der empfindlichen Mikrofonein-... - Seite 17 Es folgen Mono- und Stereo-Kanäle der digitalen Eingänge ADAT, AES und MADI. Mute Stummschaltung des Phones-Ausgangs, ohne die Einstellung des Volumes zu verändern. Phase Invert Verfügbare Einstellungen sind Off, Both, Left und Right. Output Level Verfügbare Einstellungen sind Low und High. Bedienungsanleitung OctaMic XTC © RME...
-
Seite 18: Das Setup Menü
Die Seite General Settings enthält folgende Einträge: MIDI Device ID Einstellbar von 0 bis 7. MIDI Contr. Thru On oder Off. LCD Contrast Einstellbar von -20% bis +20%. Default ist 0 %. SW-Version Anzeige der aktuellen Software-Versionsnummer und deren Datum. Bedienungsanleitung OctaMic XTC © RME... - Seite 19 Playback bereit, die Kanäle 9 bis 24 sind über das Menü frei zuweisbar: Rec. 9-16 Einstellbar sind Mic 1-8, ADAT In, AES In, MADI In in Achtergruppen Rec. 17-24 Einstellbar sind Mic 1-8, ADAT In, AES In, MADI In in Achtergruppen Bedienungsanleitung OctaMic XTC © RME...
-
Seite 20: Das Setups Menü
Einstellbar sind Speicherplätze 1 bis 6 und Factory (Werkseinstellung). Operation Auswahl der Funktionen Load und Store (Laden und Speichern). Start Press 1s. Das Drücken des Drehgebers 2 für mindestens 1 Sekunde löst die in Operation ausgewählte Funktion aus. Bedienungsanleitung OctaMic XTC © RME... -
Seite 21: Clock
Aktiviert die interne Clock. In der Einstellung INT (interne Clock) ist es zwingend erforderlich, dass der Datentakt des speisenden Gerätes synchron zum OctaMic XTC ist. Dazu ist das externe Gerät über den Wordclock Out oder AES/ADAT/MADI Out des OctaMic XTC zu synchronisieren. -
Seite 22: Der Eingangskanal Im Detail 9.1 Gain
9. Der Eingangskanal im Detail 9.1 Gain Der GAIN des OctaMic XTC ist unabhängig pro Kanal in Schritten von 1 dB einstellbar. Die Verstärkungseinstellung geschieht digital, ist daher 100% reproduzierbar und sehr genau. Die Änderung der Verstärkung selbst findet aber auf analoger Ebene statt. -
Seite 23: Autoset
Wandlers - vermieden werden soll. Eine solche Schaltung ist im OctaMic XTC nicht umsetzbar, da die hervorragenden technischen Daten des Mic-Frontends dahin wären. Da der Gain des OctaMic XTC aber komplett digital kontrolliert wird, kann ihn das Gerät natür- lich auch automatisch selbst einstellen. Damit ergibt sich ein Übersteuerungsschutz ohne jegli- che Verschlechterung des Nutzsignals, da dieses keine zusätzliche Elektronik durchlaufen... -
Seite 24: Nutzung Mehrerer Geräte Mit Madi
10. Nutzung mehrerer Geräte mit MADI Geräte wie der OctaMic XTC lassen sich per MADI seriell verbinden, und damit bis zu 64 Kanä- le (z.B. bis zu 8 OctaMic XTC) über ein einziges MADI-Kabel übertragen. Im Menü Digital Rou- ting lässt unter anderem sich einstellen, an welcher Stelle im 64-kanaligen MADI-Datenstrom der OctaMic XTC seine 8 Kanäle unterbringen soll. -
Seite 25: Compensation Id
Der Wert muss der Position des Gerätes in der Kette entsprechen. Auto-ID Der OctaMic XTC erkennt, ob ein anderes Gerät vor ihm in der Kette liegt. Wenn nicht wird die ID 1 eingestellt, sonst entsprechend der vorgefundenen ID plus 1. Der Eintrag Compens. ID wird ausgegraut, da er nicht mehr manuell einstellbar ist. -
Seite 26: Fernsteuerung 11.1 Midi
FX vornehmen. Die Fernsteuerung erfolgt über MIDI (DIN, USB oder MIDI over MADI). In TotalMix FX ist dazu unter Options – Settings - Aux Devices der OctaMic XTC, der Audioweg (ADAT oder MADI) und die Device ID (Default: 0) einzustellen. In den Kanalsettings erscheinen nun die neuen Bedienelemente (z.B das Gain-Poti in einem ADAT-Kanal). - Seite 27 OctaMic XTC (1 bis maximal 8) ermitteln dann automatisch ihre Device ID. Andernfalls stellt man individuelle Device IDs manuell an den Geräten ein. Auf allen OctaMic XTC die MIDI Device ID einstellen (0 bis 7). Jedes Gerät benötigt für die Fernsteuerung eine eigene, individuelle MIDI Device ID.
-
Seite 28: Software Rme Midi Remote
Software MIDI Remote Das Programm besitzt eine ausführliche engli- sche Online-Hilfe (F1). Nach dem Start ist zuerst die Funktion OctaMic XTC im Menü Functions zu wählen (auch per F4 zu- gänglich). Dann ist per Options - MIDI I/O Setup ein MIDI Ein- und Ausgang zu wählen. -
Seite 29: Eingänge Und Ausgänge
Bedienungsanleitung OctaMic XTC Eingänge und Ausgänge Bedienungsanleitung OctaMic XTC © RME... -
Seite 30: Analoge Eingänge / Ausgänge
Pin 1 ist Ground. Pin 1 ist direkt an der Buchse mit dem Gehäuse verbunden (AES48). Der OctaMic XTC bietet eine einstellbare Verstärkung von -20 dB bis +65 dB. Dies entspricht einer Empfindlichkeit von +32 dBu bis hinunter zu -53 dBu, bezogen auf Vollaussteuerung des AD-Wandlers. -
Seite 31: Phones / Line Out
12.4 Phones / Line Out Der OctaMic XTC besitzt auf der Frontseite zwei unsymmetrische Stereo-Klinkenausgänge. Die Ausgänge sind außerdem besonders niederohmig, und daher für den Einsatz mit Kopfhörern prädestiniert. Sie werden von einem hochwertigen DA-Wandler mit 118 dBA Rauschabstand gespeist. Zusätzlich stehen zwei diskret in Hardware realisierte Referenzpegel zur Verfügung. -
Seite 32: Digitale Ein- Und Ausgänge
Channel Status 'Consumer'. Das Adapterkabel wird eventuell nicht funktionieren. Der OctaMic XTC unterstützt nur Single Wire, im Bereich 32 kHz bis 192 kHz: insgesamt 8 Ka- näle, 2 Kanäle pro AES-Leitung. Die effektive Samplefrequenz entspricht dem Takt der AES- Leitung. -
Seite 33: Adat Optical
Geräte zu senden. Im Betrieb mit Samplefrequenzen höher als 48 kHz wird der Eintrag ADAT 2 im Menü Digital Routing ausgegraut. Der OctaMic XTC ist dann im S/MUX-Modus, und gibt bei ADAT 2 das bei ADAT 1 eingestellte Quellsignal aus. -
Seite 34: Madi
1:1 zum Ausgang durchgeschleift, nur ein Achterblock wird durch die Daten des OctaMic XTC ersetzt. Auf diese Weise lassen sich bis zu 8 OctaMic XTC per MADI seriell verkabeln. Am Ausgang des achten Gerätes stehen dann 64 Kanäle OctaMic XTC gebündelt in einer Leitung zur Verfügung. - Seite 35 Bedienungsanleitung OctaMic XTC © RME...
-
Seite 36: Word Clock
WCK gewählt wird. Das an der BNC-Buchse anliegende Signal kann Single, Double oder Quad Speed sein, der OctaMic XTC stellt sich automatisch darauf ein. Sobald ein gültiges Sig- nal erkannt wird leuchtet die LED WCK konstant, ansonsten blinkt sie. -
Seite 37: Einsatz Und Technik
Filter wirkt. Eine solche 'Entstörung' von sowohl Jitter als auch Rauschen fehlt der Superclock naturgemäß. Das tatsächliche Ende dieser Probleme bietet die SteadyClock-Technologie des OctaMic XTC. Sie verbindet die Vorteile modernster und schnellster digitaler Technologie mit analoger Filter- technik, und kann daher auch aus einer Wordclock von 44.1 kHz ein sehr jitterarmes Taktsignal... -
Seite 38: Verkabelung Und Abschlusswiderstände
Gerätes zu benutzen. Das Eingangssignal wird in diesem Fall dank SteadyClock sowohl von Jitter befreit, als auch im Fehlerfalle gehalten. 15. MIDI Der OctaMic XTC besitzt einen Standard MIDI Ein- und Ausgang in Form je einer 5-pol DIN Buchse. Der MIDI I/O dient: •... -
Seite 39: Installation Und Betrieb - Windows
Bedienungsanleitung OctaMic XTC Installation und Betrieb – Windows Bedienungsanleitung OctaMic XTC © RME... -
Seite 40: Treiber Und Firmware
Nach dem Herunterladen der Datei ist das gezippte Archiv zu entpacken. Das Flash Update Tool aktualisiert die Firmware des OctaMic XTC auf die jeweils neueste Ver- sion. Unter Windows erfordert es einen installierten Treiber der MADIface Serie, der sich auf der gleichen Download-Seite befindet. -
Seite 41: Konfiguration Des Octamic Xtc 17.1 Settingsdialog
Settingsdialogs per Passwort. Alle Einstellungen sind weiter temporär änderbar. Da bei einem Neustart des Rechners immer die Einstellungen aus der Registry geladen werden kann so auf einfache Weise ein definierter Ausgangszustand des OctaMic XTC erzeugt werden. Enable MMCSS for ASIO Aktiviert eine höhere Priorität des ASIO Treiber-Threads. -
Seite 42: Option Wdm Devices
DVD oder Blu-Ray Player Software. Bitte beachten Sie, dass eine Surround- Konfiguration Device Kontrollfeld Sound die Eigenschaft Laut- sprecher erfordert. Siehe nächste Seite. Die Option All dient wiederum dem schnellen Markieren und Demarkieren aller Devices. Bedienungsanleitung OctaMic XTC © RME... - Seite 43 Nach dem Verlassen des Dialogs mit OK werden die Devices neu geladen, so dass Windows ihre neuen Eigenschaften erkennt. Im Kontrollfeld Sound lassen sich nun beliebige Surround-Modi konfigurieren, von Stereo 7.1, nach Anwahl Wiedergabegeräts Klick Kon- figurieren. Bedienungsanleitung OctaMic XTC © RME...
-
Seite 44: Clock Modi - Synchronisation
In der digitalen Welt sind Geräte immer Master (Taktgeber) oder Slave (Taktempfänger). Bei der Zusammenschaltung mehrerer Geräte muss es immer einen Master geben. Innerhalb eines digitalen Verbundes darf es nur einen Master geben! Ist beim OctaMic XTC der Clock Mode 'Internal' aktiv, muss das extern angeschlossene Gerät Slave sein. -
Seite 45: Dvd Playback (Ac-3/Dts)
18.2 DVD Playback (AC-3/DTS) AC-3 / DTS Populäre DVD Software Player können ihren Audio Datenstrom über den OctaMic XTC an je- den AC-3/DTS fähigen Receiver senden. Die Samplefrequenz muss im OctaMic XTC auf 48 kHz gestellt werden, da die Software sonst nur einen analogen 2-Kanal Downmix via SPDIF ausgibt. -
Seite 46: Asio
Kanälen und Ein- und Ausgängen wie Sie wollen! Zur Installation laden Sie die neueste Version von www.rme-audio.de, Sektion Downloads / DIGICheck. herunter, entpacken das zip-Archiv, und starten setup.exe. Folgen Sie den Anwei- sungen am Bildschirm. Bedienungsanleitung OctaMic XTC © RME... -
Seite 47: Installation Und Betrieb - Mac Os X
Bedienungsanleitung OctaMic XTC Installation und Betrieb – Mac OS X Bedienungsanleitung OctaMic XTC © RME... -
Seite 48: Allgemeines
20. Allgemeines Der OctaMic XTC ist ein UAC 2.0 Class Compliant Device. Mac OS X unterstützt UAC vollstän- dig, es ist keine Treiberinstallation erforderlich. Verbinden Sie den OctaMic XTC per USB-Kabel mit dem Computer. Mac OS X erkennt die neue Hardware als OctaMic XTC (Seriennummer). -
Seite 49: Clock Modi - Synchronisation
In der digitalen Welt sind Geräte immer Master (Taktgeber) oder Slave (Taktempfänger). Bei der Zusammenschaltung mehrerer Geräte muss es immer einen Master geben. Innerhalb eines digitalen Verbundes darf es nur einen Master geben! Ist beim OctaMic XTC der Clock Mode 'Internal' aktiv, muss das extern angeschlossene Gerät Slave sein. - Seite 50 Bedienungsanleitung OctaMic XTC © RME...
-
Seite 51: Installation Und Betrieb - Ios
Bedienungsanleitung OctaMic XTC Installation und Betrieb – iOS Bedienungsanleitung OctaMic XTC © RME... -
Seite 52: Allgemeines
22. Allgemeines Der OctaMic XTC arbeitet im Modus Class Compliant (UAC 2.0), ein Standard der nativ von Betriebssystemen wie iOS, Mac OS X und Linux unterstützt wird. Es sind dann keine weiteren Treiber erforderlich, ein Gerät wird direkt erkannt. Der OctaMic XTC ist ein so universelles wie professionelles Hardware-Frontend für Apples iPad. - Seite 53 Zwar senden und empfangen die MIDI I/Os des XTC Sysex-Daten, leider sind aber viele Apps dazu (noch) nicht in der Lage. Das betrifft auch die ansonsten empfehlenswerten Tools MIDI Monitor und AC-7. Zur Prüfung der Sysex-Funktion eignet sich die App Midi Tool Box. Bedienungsanleitung OctaMic XTC © RME...
- Seite 54 Bedienungsanleitung OctaMic XTC © RME...
-
Seite 55: Technische Referenz
Bedienungsanleitung OctaMic XTC Technische Referenz Bedienungsanleitung OctaMic XTC © RME... -
Seite 56: Technische Daten 26.1 Analoger Teil
• THD+N: < -100 dB, < 0,001 % • Übersprechdämpfung: > 110 dB • Ausgang: 6,3 mm Stereoklinke, unsymmetrisch • maximaler Ausgangspegel bei 0 dBFS, High: +17 dBu • maximaler Ausgangspegel bei 0 dBFS, Low: +2 dBV • Ausgangsimpedanz: 30 Ohm Bedienungsanleitung OctaMic XTC © RME... -
Seite 57: Digitale Eingänge
• Double Wire / 96k Frame: maximal 32 Kanäle 24 Bit 96 kHz • Quad Wire: maximal 16 Kanäle 24 Bit 192 kHz • Lock Range: 28 kHz – 54 kHz • Jitter bei Sync auf Eingangsignal: < 1 ns • Jitterunterdrückung: > 30 dB (2,4 kHz) Bedienungsanleitung OctaMic XTC © RME... -
Seite 58: Digitale Ausgänge
• Unterstützte Samplefrequenzen: 28 kHz bis zu 200 kHz 26.5 MIDI • 16 Kanäle MIDI I/O • 5-pol DIN Buchsen • Galvanische Trennung über Optokoppler MIDI over MADI • Unsichtbare Übertragung per User Bit des Kanals 56 (48k Frame) Bedienungsanleitung OctaMic XTC © RME... -
Seite 59: Allgemeines
Zum Zeitpunkt der Drucklegung dieses Handbuches wird das Gerät mit der Firmware 47 ausge- liefert. Die Firmware-Version wird nach dem Einschalten des OctaMic XTC für circa eine Se- kunde auf dem Display angezeigt, sowie im Menü SETUP – Options – General Settings – SW- Version. -
Seite 60: Steckerbelegungen
1/2- 3/4+ 3/4- 5/6+ 5/6- 7/8+ 7/8- D-Sub Signal 1/2+ 1/2- 3/4+ 3/4- 5/6+ 5/6- 7/8+ 7/8- D-Sub GND liegt an den Pins 3, 6, 9, 12, 14, 17, 20, 23. Pin 1 bleibt frei. Bedienungsanleitung OctaMic XTC © RME... - Seite 61 Allgemeinen ein Adapter von Stereo-Klinke auf zwei Mono- Klinken oder Cinchstecker erfor- derlich. Die Belegung folgt internationa- lem Standard, der linke Kanal liegt auf der Spitze des Klinken- steckers, der rechte Kanal auf dem Ring. Bedienungsanleitung OctaMic XTC © RME...
-
Seite 62: Technischer Hintergrund
Mit Hilfe des Quad Wire Verfahrens können bis zu zwei Kanäle bei 192 kHz über ADAT über- tragen werden. Das Verfahren wird hier S/MUX4 genannt. Hinweis: Alle Konvertierungen in den beschriebenen Verfahren sind verlustfrei, es werden nur die vorhandenen Samples zwischen den Kanälen verteilt oder zusammengeführt. Bedienungsanleitung OctaMic XTC © RME... -
Seite 63: Lock Und Synccheck
Auch bei der Nutzung mehrerer Eingänge ist ein einfaches LOCK unzureichend. Zwar lässt sich das obige Problem elegant beseitigen, indem der OctaMic XTC von Internal Clock auf MADI In umgestellt wird (seine interne Clock ist damit die vom Mischpult gelieferte). Wird aber nun ein weiteres asynchrones Gerät angeschlossen, ergibt sich wiederum eine Abweichung der Sam-... -
Seite 64: Latenz Und Monitoring
Spur von circa 2 ms. Low Latency! Der OctaMic XTC benutzt neueste AD-Wandler mit speziellen Low Latency Filtern, mit heraus- ragendem Rauschabstand, Klirrfaktor, und super-schneller Wandlung. Eine Verzögerung von nur 10 Samples war bis vor einigen Jahren nicht erhältlich. Aber auch der als DA-Wandler zum Einsatz kommende Chip weist eine geringere Verzögerung als üblich auf. -
Seite 65: Usb Audio
Über einen Root Hub sind daran dann die USB-Devices angeschlossen, auch der OctaMic XTC erscheint dort. Durch einfaches Umstecken lässt sich in dieser Darstellung nun überprü- fen, an welchem der beiden Controller der OctaMic XTC angeschlossen ist, und bei mehreren Geräten, ob diese am gleichen Controller hängen. -
Seite 66: Ds - Double Speed
Format als doppeltes S/MUX (S/MUX4) ergibt nur noch 2 Kanäle pro optischem Ausgang. Da- her ist der OctaMic XTC an den ADAT-Ausgängen bei Quad Speed auf vier Kanäle begrenzt. An den AES-Ausgängen stehen 192 kHz nur im Single Wire Verfahren bereit. -
Seite 67: Aes/Ebu - Spdif
Signal bei Verarbeitung durch ein nur Consumer Format verstehendes Gerät zu Fehlfunktionen im Kopierschutz und der Emphasis führen. Viele Geräte mit SPDIF-Eingang verstehen heutzutage auch das Professional Format. Geräte mit AES3-Eingang akzeptieren (mittels Kabeladapter) fast immer auch Consumer SPDIF. Bedienungsanleitung OctaMic XTC © RME... -
Seite 68: Rauschabstand Im Ds- / Qs-Betrieb
27.8 Rauschabstand im DS- / QS-Betrieb Der hervorragende Rauschabstand der AD-Wandler des OctaMic XTC lässt sich auch ohne teures Mess-Equipment verifizieren, z.B. mittels der Aufnahme-Pegelanzeigen diverser Soft- ware. Bei Umschaltung in den DS- und QS-Betrieb steigt das angezeigte Grundrauschen je- doch von circa -113 dBFS auf circa -106 dBFS bei 96 kHz, und –79 dBFS bei 192 kHz. -
Seite 69: Madi Basics
Stecker (MIC/R) waren unnötig groß und werden daher praktisch nicht mehr verwendet. • Die Kabel gibt es als Duplex-Variante (2 x 1 Kabel, meist nur an wenigen Stellen zusam- mengeschweißt), oder als Simplex (1 Kabel). Das Optomodul des OctaMic XTC unterstützt beide Varianten. •... -
Seite 70: Steadyclock
Das gesäuberte und von Jitter befreite Signal kann bedenkenlos in jeglicher Applikation als Referenz-Clock benutzt werden. Das von SteadyClock prozessierte Signal wird natürlich nicht nur intern benutzt, sondern ist auch am Wordclockausgang des OctaMic XTC verfügbar. Es dient außerdem zur Taktung der digitalen Ausgänge MADI, ADAT und AES/EBU. -
Seite 71: Blockschaltbild
28. Blockschaltbild Bedienungsanleitung OctaMic XTC © RME... -
Seite 72: Midi Implementation Octamic Xtc
29. MIDI Implementation OctaMic XTC 29.1 Basic SysEx Format Value Name SysEx header 00h 20h 0Dh MIDITEMP manufacturer ID Model ID (OctaMic XTC) 00h..7Eh, 7Fh MIDI device ID Command ID Data (parameter index, parameter LSB, parameter MSB, set-flags, ...) 29.2 Message Types - Commands... -
Seite 73: Tabelle
Bit 0-1: Delay Compensation (0-Off, 1-Manual, 2-Auto-ID, 3- Auto CA) 0x01 Bit 2: MADI-Format (0: 56ch, 1: 64ch) 0x02 Bit 3: MADI-Frame (0: 96k, 1: 48k) 0x04 Bit 0-2: Delay Compensation ID (0-7 for ID 1-8) 0x08 Bedienungsanleitung OctaMic XTC © RME... - Seite 74 Bit 0-3: Source 2 (see Value Table 2) 0x02 Phones Volume Bit 0-3: 1/10 dB of Volume[dB]+65.0 n.a. integer part of Volume[dB]+65.0 (0...71 for -65...+6dB) Phones Balance 1/100 Balance n.a. Bit 0: Left (1) / Right (0) Bedienungsanleitung OctaMic XTC © RME...
