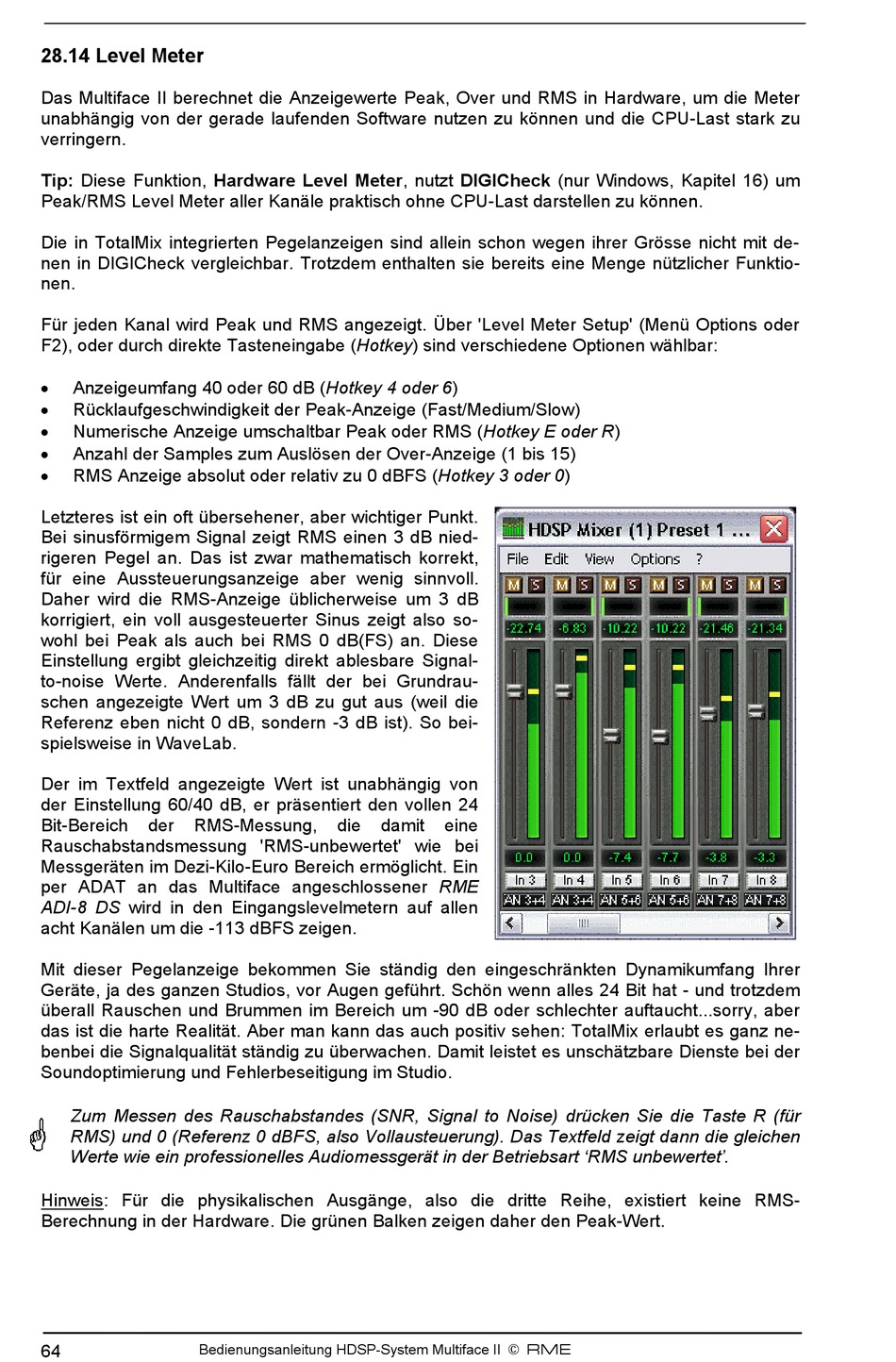

28.14 Level Meter
Das Multiface II berechnet die Anzeigewerte Peak, Over und RMS in Hardware, um die Meter
unabhängig von der gerade laufenden Software nutzen zu können und die CPU-Last stark zu
verringern.
Tip: Diese Funktion, Hardware Level Meter, nutzt DIGICheck (nur Windows, Kapitel 16) um
Peak/RMS Level Meter aller Kanäle praktisch ohne CPU-Last darstellen zu können.
Die in TotalMix integrierten Pegelanzeigen sind allein schon wegen ihrer Grösse nicht mit de-
nen in DIGICheck vergleichbar. Trotzdem enthalten sie bereits eine Menge nützlicher Funktio-
nen.
Für jeden Kanal wird Peak und RMS angezeigt. Über 'Level Meter Setup' (Menü Options oder
F2), oder durch direkte Tasteneingabe (Hotkey) sind verschiedene Optionen wählbar:
!
Anzeigeumfang 40 oder 60 dB (Hotkey 4 oder 6)
!
Rücklaufgeschwindigkeit der Peak-Anzeige (Fast/Medium/Slow)
!
Numerische Anzeige umschaltbar Peak oder RMS (Hotkey E oder R)
!
Anzahl der Samples zum Auslösen der Over-Anzeige (1 bis 15)
!
RMS Anzeige absolut oder relativ zu 0 dBFS (Hotkey 3 oder 0)
Letzteres ist ein oft übersehener, aber wichtiger Punkt.
Bei sinusförmigem Signal zeigt RMS einen 3 dB nied-
rigeren Pegel an. Das ist zwar mathematisch korrekt,
für eine Aussteuerungsanzeige aber wenig sinnvoll.
Daher wird die RMS-Anzeige üblicherweise um 3 dB
korrigiert, ein voll ausgesteuerter Sinus zeigt also so-
wohl bei Peak als auch bei RMS 0 dB(FS) an. Diese
Einstellung ergibt gleichzeitig direkt ablesbare Signal-
to-noise Werte. Anderenfalls fällt der bei Grundrau-
schen angezeigte Wert um 3 dB zu gut aus (weil die
Referenz eben nicht 0 dB, sondern -3 dB ist). So bei-
spielsweise in WaveLab.
Der im Textfeld angezeigte Wert ist unabhängig von
der Einstellung 60/40 dB, er präsentiert den vollen 24
Bit-Bereich
der
RMS-Messung,
Rauschabstandsmessung 'RMS-unbewertet' wie bei
Messgeräten im Dezi-Kilo-Euro Bereich ermöglicht. Ein
per ADAT an das Multiface angeschlossener RME
ADI-8 DS wird in den Eingangslevelmetern auf allen
acht Kanälen um die -113 dBFS zeigen.
Mit dieser Pegelanzeige bekommen Sie ständig den eingeschränkten Dynamikumfang Ihrer
Geräte, ja des ganzen Studios, vor Augen geführt. Schön wenn alles 24 Bit hat - und trotzdem
überall Rauschen und Brummen im Bereich um -90 dB oder schlechter auftaucht...sorry, aber
das ist die harte Realität. Aber man kann das auch positiv sehen: TotalMix erlaubt es ganz ne-
benbei die Signalqualität ständig zu überwachen. Damit leistet es unschätzbare Dienste bei der
Soundoptimierung und Fehlerbeseitigung im Studio.
Zum Messen des Rauschabstandes (SNR, Signal to Noise) drücken Sie die Taste R (für
RMS) und 0 (Referenz 0 dBFS, also Vollausteuerung). Das Textfeld zeigt dann die gleichen
Werte wie ein professionelles Audiomessgerät in der Betriebsart 'RMS unbewertet'.
Hinweis: Für die physikalischen Ausgänge, also die dritte Reihe, existiert keine RMS-
Berechnung in der Hardware. Die grünen Balken zeigen daher den Peak-Wert.
Bedienungsanleitung HDSP-System Multiface II © RME
64
