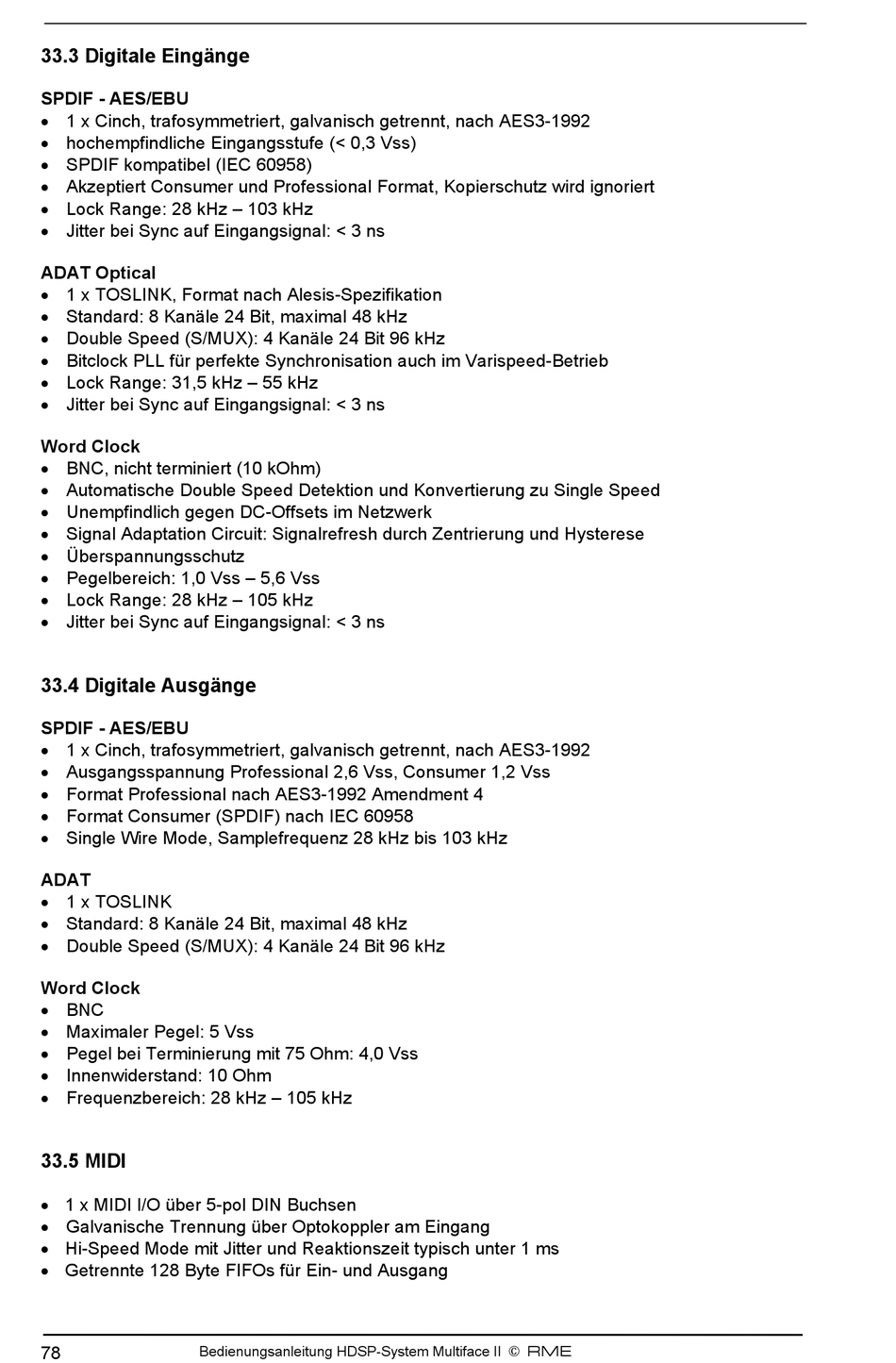

33.3 Digitale Eingänge
SPDIF - AES/EBU
! 1 x Cinch, trafosymmetriert, galvanisch getrennt, nach AES3-1992
! hochempfindliche Eingangsstufe (< 0,3 Vss)
! SPDIF kompatibel (IEC 60958)
! Akzeptiert Consumer und Professional Format, Kopierschutz wird ignoriert
! Lock Range: 28 kHz – 103 kHz
! Jitter bei Sync auf Eingangsignal: < 3 ns
ADAT Optical
! 1 x TOSLINK, Format nach Alesis-Spezifikation
! Standard: 8 Kanäle 24 Bit, maximal 48 kHz
! Double Speed (S/MUX): 4 Kanäle 24 Bit 96 kHz
! Bitclock PLL für perfekte Synchronisation auch im Varispeed-Betrieb
! Lock Range: 31,5 kHz – 55 kHz
! Jitter bei Sync auf Eingangsignal: < 3 ns
Word Clock
! BNC, nicht terminiert (10 kOhm)
! Automatische Double Speed Detektion und Konvertierung zu Single Speed
! Unempfindlich gegen DC-Offsets im Netzwerk
! Signal Adaptation Circuit: Signalrefresh durch Zentrierung und Hysterese
! Überspannungsschutz
! Pegelbereich: 1,0 Vss – 5,6 Vss
! Lock Range: 28 kHz – 105 kHz
! Jitter bei Sync auf Eingangsignal: < 3 ns
33.4 Digitale Ausgänge
SPDIF - AES/EBU
! 1 x Cinch, trafosymmetriert, galvanisch getrennt, nach AES3-1992
! Ausgangsspannung Professional 2,6 Vss, Consumer 1,2 Vss
! Format Professional nach AES3-1992 Amendment 4
! Format Consumer (SPDIF) nach IEC 60958
! Single Wire Mode, Samplefrequenz 28 kHz bis 103 kHz
ADAT
! 1 x TOSLINK
! Standard: 8 Kanäle 24 Bit, maximal 48 kHz
! Double Speed (S/MUX): 4 Kanäle 24 Bit 96 kHz
Word Clock
! BNC
! Maximaler Pegel: 5 Vss
! Pegel bei Terminierung mit 75 Ohm: 4,0 Vss
! Innenwiderstand: 10 Ohm
! Frequenzbereich: 28 kHz – 105 kHz

33.5 MIDI

! 1 x MIDI I/O über 5-pol DIN Buchsen
! Galvanische Trennung über Optokoppler am Eingang
! Hi-Speed Mode mit Jitter und Reaktionszeit typisch unter 1 ms
! Getrennte 128 Byte FIFOs für Ein- und Ausgang
