5
MONTAGE
5.3.2

Optionale FlexFix-Halterung montieren

FlexFix-Halterung an ei‐
nem Maschinen- oder
Profilrahmen montieren
28 B E T R I E B S A N L E I T U N G | deTec4 Core

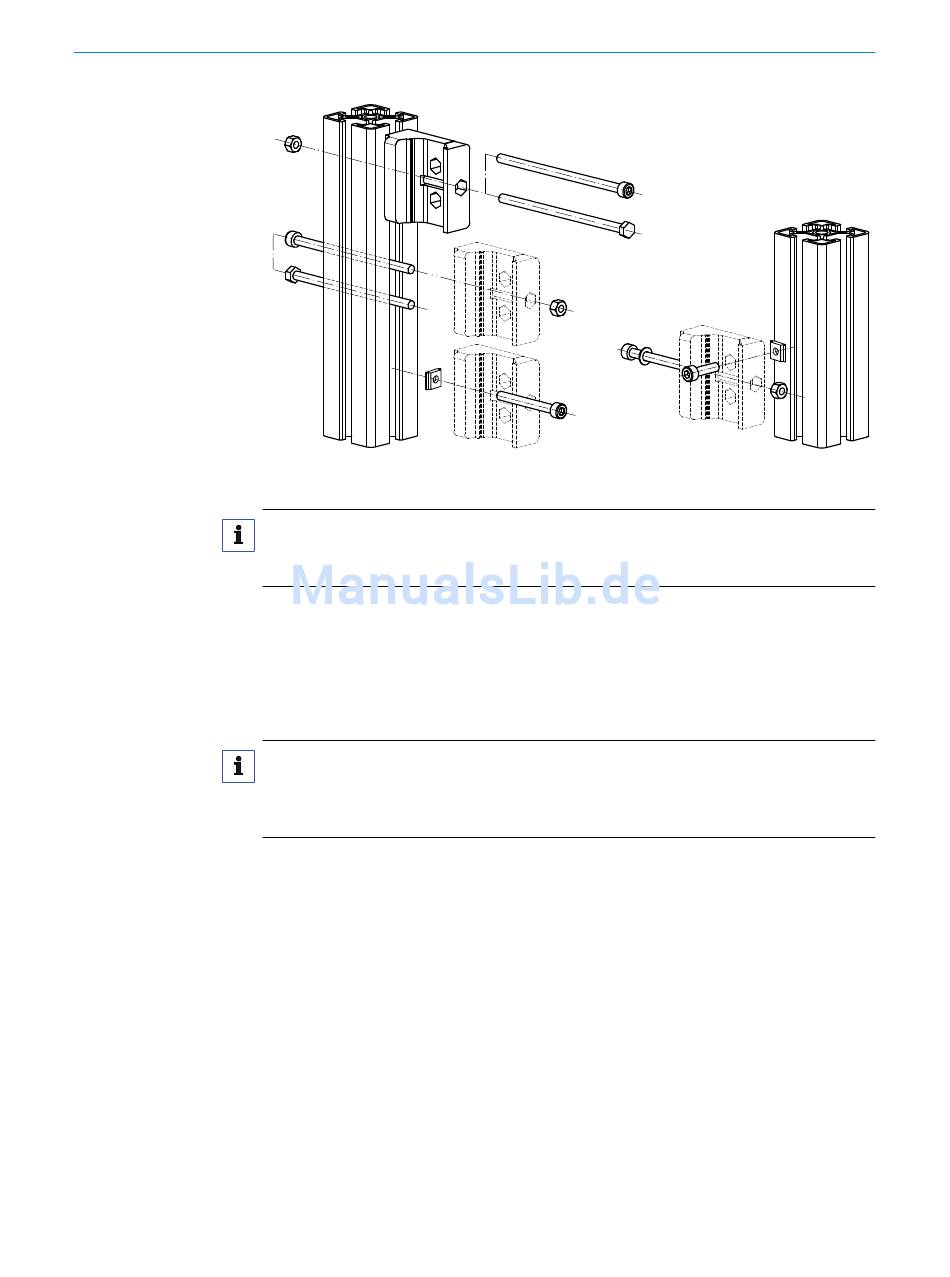

Abbildung 17: QuickFix-Halterung an einem Profil montieren
HINWEIS
Die QuickFix-Halterung verfügt über eine Kabelführung. Je nach Anbausituation kann
die Kabelführung die Montage erleichtern.
In der FlexFix-Halterung können Sender und Empfänger um +/− 15° flexibel gedreht
werden. FlexFix-Halterungen können auf zwei Arten montiert werden:
– seitlich
– rückseitig
HINWEIS
Verwenden Sie für die rückseitige Montage der FlexFix-Halterungen Flachkopfschrau‐
ben, damit das Gehäuse des Sicherheits-Lichtvorhangs nicht durch überstehende
Schraubenköpfe verkratzt werden kann.
Der Sender und der Empfänger werden jeweils mit zwei FlexFix-Halterungen an den vor‐
gesehenen Stellen montiert.
Die Montage erfolgt mit M5-Schrauben durch die FlexFix-Halterung an den Maschinen-
oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter oder ei‐
ne Gewindebohrung erforderlich.
8014252/Y310/2014-03-07 | SICK
Irrtümer und Änderungen vorbehalten
