- Seite 1 PeakTech 3203 Bedienungsanleitung / Operation manual Test Instrument für Lehrzwecke / Test Instrument for Educational Use AC/DC-Amperemeter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600 V; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. - Seite 3 Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen von der Messschaltung abkoppeln. Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen. Warnhinweise am Gerät unbedingt beachten. Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.
-
Seite 4: Spezifikationen
1.1. Merkmale Analoge Spiegelskala mit spitzengelagertem Drehspulmesswerke Einfache Bedienbarkeit und kompakte Abmessungen Messbereiche: je 4 Bereiche für DCA / ACA bis 10 A alle Bereiche mit Sicherungen abgesichert Anwendungsbereiche: im Schul- und Ausbildungsbetrieb, Wartung, Produktion, Labor und in der Qualitätskontrolle anwendbar 2. - Seite 5 2.2. Technische Daten 2.2.1. Gleichstrom (DC) Messbereich Genauigkeit Überlastschutz 5 mA 50 mA 0,5 A / 500 V +/- 3,0 % Skalenendwert 500 mA 10 A / 500 V 2.2.2. Wechselstrom (AC) Messbereich Genauigkeit Überlastschutz 5 mA 50 mA 0,5 A / 500 V +/- 4,0 % Skalenendwert 500 mA 10 A / 500 V...
- Seite 6 3. Bedienelemente Anzeige Bereichswahlschalter Eingangsbuchse „10A“ Nullpunkteinstellung des Zeigers Eingangsbuchse „mA“ Eingangsbuchse „COM“...
- Seite 7 4. Messverfahren 4.1. Gleichstrommessungen (DCA) Hinweis: Bei unbekanntem Stromwert, wählen Sie immer den höchstmöglichen Messbereich und schalten Sie dann ggf. in den niedrigeren Messbereich um. 1. Wählen Sie mit dem Bereichswahlschalter die 5mA / 50mA / 500mA oder 10A DC-Position. 2.
- Seite 8 4.2. Wechselstrommessungen (ACA) Hinweis: Bei unbekanntem Stromwert, wählen Sie immer den höchstmöglichen Messbereich und schalten Sie dann ggf. in den niedrigeren Messbereich um. 1.) Wählen Sie mit dem Bereichswahlschalter die 5mA / 50mA / 500mA oder 10A DC-Position. 2.) Schließen Sie die schwarze Prüfleitung an die COM-Buchse und die rote Prüfleitung an die mA-Buchse (für Strommessungen <500mA) bzw.
-
Seite 9: Auswechseln Der Sicherung
5. Auswechseln der Sicherung Achtung! Vor Abnahme der Rückwand zum Auswechseln der Sicherung, alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung nur mit einer dem Originalwert und Abmessungen entsprechenden Sicherung ersetzen. Die Abnahme der Rückwand und das Auswechseln der Sicherung darf nur durch qualifiziertes Fachpersonal erfolgen. - Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 10/2015/Po.
-
Seite 11: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95//EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 600 V; Pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 12 Comply with the warning labels and other info on the equipment. The measurement instrument is not to be to operated unattended. Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness. Do not subject the equipment to shocks or strong vibrations. Allow the equipment to stabilize at room temperature before taking up measurement (important for exact measurements).
-
Seite 13: Specifications
1.1. Features Analogue mirror scale with point bearing moving-coil. Easy operation, compact size Measuring ranges: for each function DCA and ACA up to 10A there are 4 ranges all ranges are protected with fuses Application: Education, Maintenance, Production line, School, Laboratory, Industrial and Quality control. - Seite 14 2.2. Technical specifications 2.2.1. DC A (Direct Current) Overload Range Accuracy Protection 5 mA 50 mA 0,5 A / 500 V +/- 3,0 % full scale 500 mA 10 A / 500 V 2.2.2. AC A (Alternating Current) Overload Range Accuracy Protection 5 mA...
-
Seite 15: Front Panel Description

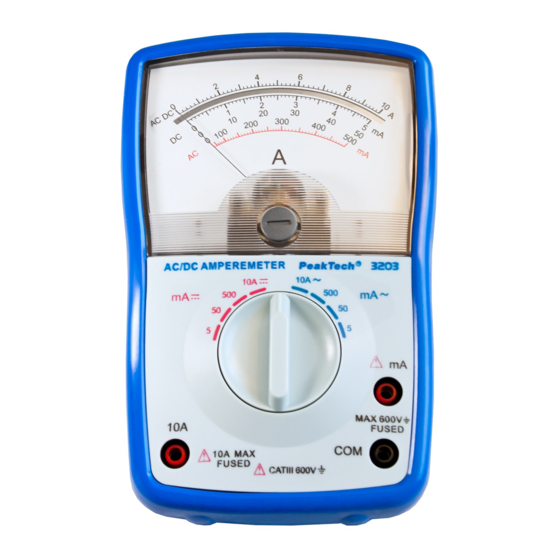

3. Front Panel Description Display Range Switch Input Terminal „10A“ Zero Adjust of pointer Input Terminal „mA“ Input Terminal „COM“ -14-... -
Seite 16: Measuring Procedure
4. Measuring Procedure 4.1. DC Current Measurements Note: Always start with the highest measuring range. 1.) Choose with the rotary switch the 5mA / 50mA / 500 mA resp. 10A position. 2.) Insert the black test lead into the COM socket and for current measurements <... - Seite 17 4.2. AC Current Measurements Note: Always start with the highest measuring range. 1.) Choose with the rotary switch the 5mA / 50mA / 500 mA resp. 10A position. 2.) Insert the black test lead into the COM socket and for current measurements <...
-
Seite 18: Replacement Of The Fuse
5. Replacement of the fuse WARNING! To avoid electric shock, disconnect all the test probes before removing the fuse. Replace only with the same type of fuse. Not note remove the top cover. Service should be performed only by qualified personnel. CAUTION! For continued protection against fire or other hazard, replace only with fuse of the specified voltage and current ratings. - Seite 19 We recommend to calibrate the unit again, after one year. © PeakTech® 10/2015/Po. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
