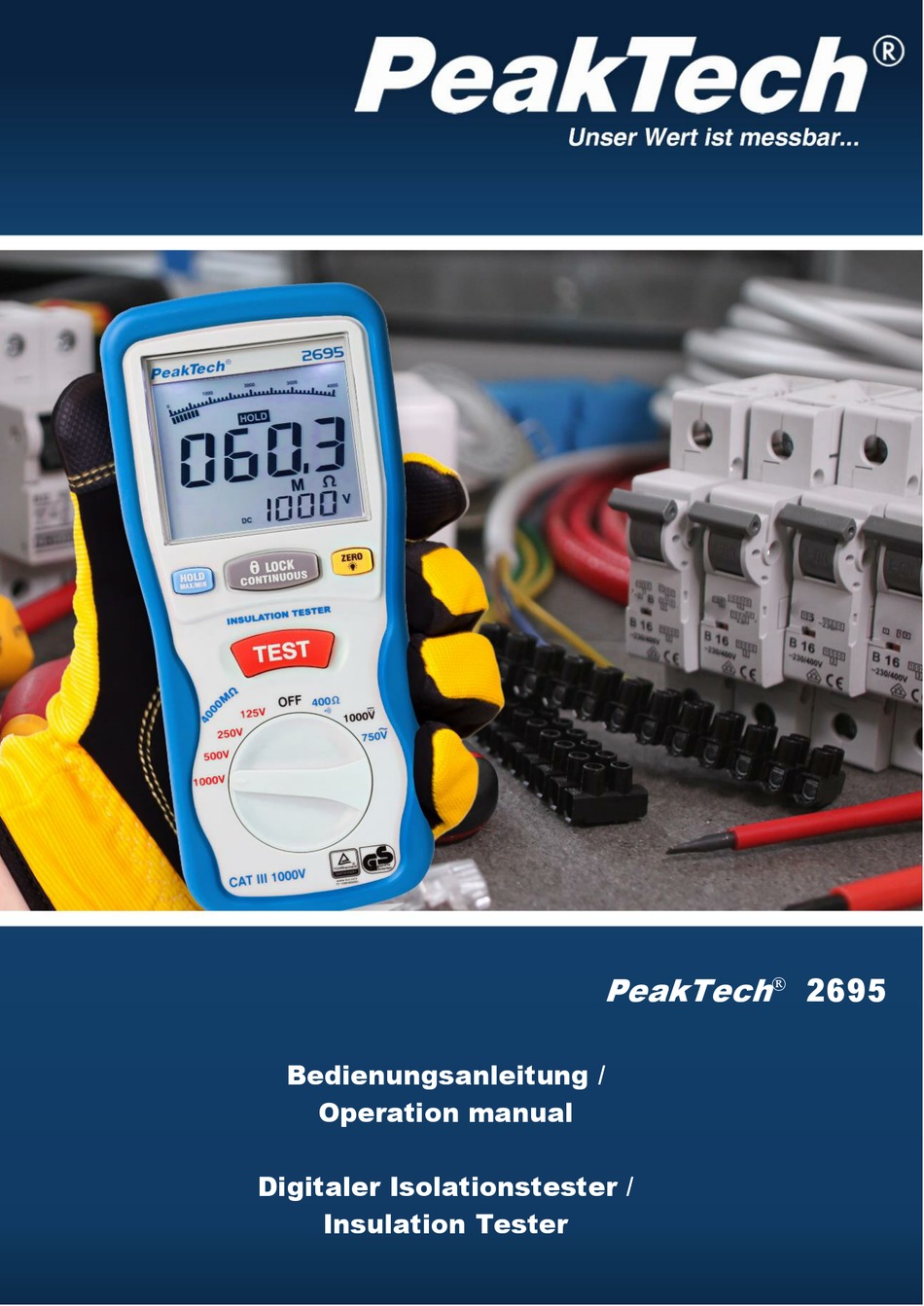

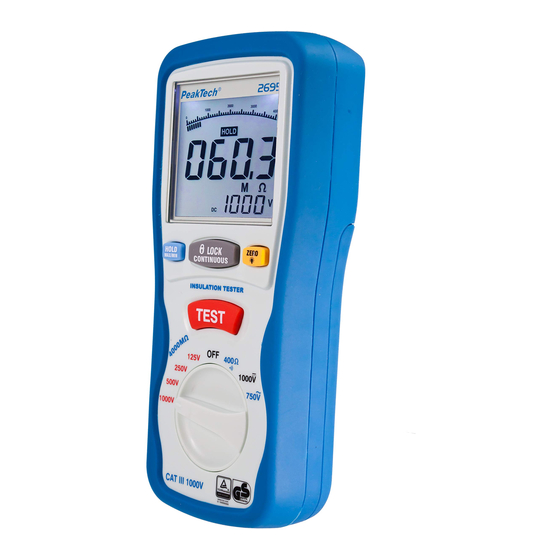

  • Seite 1 PeakTech 2695  Bedienungsanleitung / Operation manual Digitaler Isolationstester / Insulation Tester...
  • Seite 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE- Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung). Überspannungskategorie III 1000V;Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Seite 3  Entfernen Sie die Prüfspitzen vom Messobjekt, bevor Sie die Messfunktion ändern.  Entladen Sie ggf. vorhandene Kondensatoren vor der Messung des zu messenden Stromkreises. Messumgebung:  Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen, Gasen und Staub. Ein elektrischer Funke könnte zur Explosion oder Verpuffung führen – Lebensgefahr! ...
  • Seite 4 ACHTUNG! Hinweis zur Benutzung der beiliegenden Sicherheitsprüfleitungen entsprechend der Norm IEC / EN 61010-031:2008: Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18 mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare und leitfähige Teil der Prüfspitzen nur noch max.
  • Seite 5 3.1. Elektrische Daten Die Messtoleranzen werden wie folgt angegeben: ±(…% vom Messwert +…Stellen) bei 23ºC±5ºC, unter 80% RH. Widerstand Bereich Auflösung Genauigkeit Leerlauf- Überlastschutz spannung 40.0 Ω 0.01 Ω 5.8 V +(1.2%+3) 250 Vrms 400.0 Ω 0.1 Ω 5.8 V Durchgangsprüfung Bereich Auflösung Summerauslösung...
  • Seite 6 4. Anzeigen und Bedienelemente Digitale Messanzeige Data Hold Taste; Max/Min Dauerbetriebstaste (LOCK) Hintergrundbeleuchtungs- und Nullstellungstaste Testtaste Drehwahlschalter/Bereichswahlschalter V/-Buchse COM-Buchse...
  • Seite 7 5. Sicherheitshinweise und Vorbereitungen zum Messbetrieb 1. Vor Durchführung der Messung, Messschaltung spannungslos schalten, Messungen an spannungsführenden Bauteilen oder Schaltungen liefern ein falsches Messergebnis. 2. Stellen Sie sicher, dass die Batterien entsprechend den Batteriesymbolen in das Batteriefach eingelegt sind. 3. Vor dem Anschluss der Prüfleitungen an die Messschaltung, erforderlichen Messbereich mit dem Bereichswahlschalter wählen.
  • Seite 8 6.4. Wechselspannungsmessungen 1. Rote Prüfleitung an den V/-Eingang und schwarze Prüfleitung an den COM-Eingang anschließen. 2. Bereichswahlschalter in Stellung 750 V AC drehen. 3. Prüfspitzen an dem zu prüfenden Bauteil anschließen. 4. Messwert in der LCD-Anzeige ablesen. 6.5. Hinweis zum Messbetrieb Die Messwertanzeige wir durch verschiedene Faktoren, unter anderem der Zeitdauer der angelegten Messspannung und der Qualität des Isolationsmaterials des gemessenen Bauteils beeinflusst.
  • Seite 9 7.1. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie...
  • Seite 10 1. Safety Precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage). Overvoltage category III 1000V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment CAT III: Supplied from a cable under earth;...
  • Seite 11 * Avoid storage and use in extremely cold, humid or hot environments, as well as long-term exposure to direct sunlight. * Only use devices in damp or dusty environments in accordance with their IP protection class. * If no IP protection class is specified, only use the device in dust-free and dry indoor rooms only. * When working in damp or outside areas, pay particular attention to completely dry handles on the test leads and test probes.
  • Seite 12 2. General Specifications * Large LCD with dual display * Resistance measurement possible from 0 Ohm up to 4000 MOhm * Voltage measurement from 0 Volts AC/DC to 1000 V/DC or 750V/AC * Insulation measurement with 125 Volts up to 1000 Volts * Over range indicator and low battery indication * Overload protection in all ranges * Sturdy and lightweight case...
  • Seite 13 Meg Ohms Terminal Voltage Short (open circuit Reso- circuit voltage) Range lution Accuracy Test Current current ≥1mA 125 VDC 0.125~4.000 MΩ 0.001 MΩ +(2%+10) 1 mA (+ 10%) @ (0%~+10%) load 125kΩ 4.001~40.00 MΩ 0.01 MΩ +(2%+10) 40.01~400.0 MΩ MΩ +(4%+ 5) 400.1~4000 MΩ...
  • Seite 14 5. Precautions & Preparation for Measurements 1. Remove the power from the circuit when making the measurement. If any voltage is present in the testing circuit, then an erroneous reading will result. 2. Ensure, that the batteries (6 x 1,5 V AA battery) are connected correctly to the right position into the battery compartment.
  • Seite 15 6.4. ACV Measurement 1. Connect the RED test plug into V/-jack. 2. Connect the BLACK test plug into COM-jack- 3. Rotate the Function/Range Switch to the 750 V AC position. 4. Connect test leads into circuit under test. 5. Read the measured values at the display. 6.5.
  • Seite 16 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 07/2024/MP/HR/Ehr/Lie/Ehr PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49 (0) 4102 97398-80 +49 (0) 4102 97398-99   info@peaktech.de...
