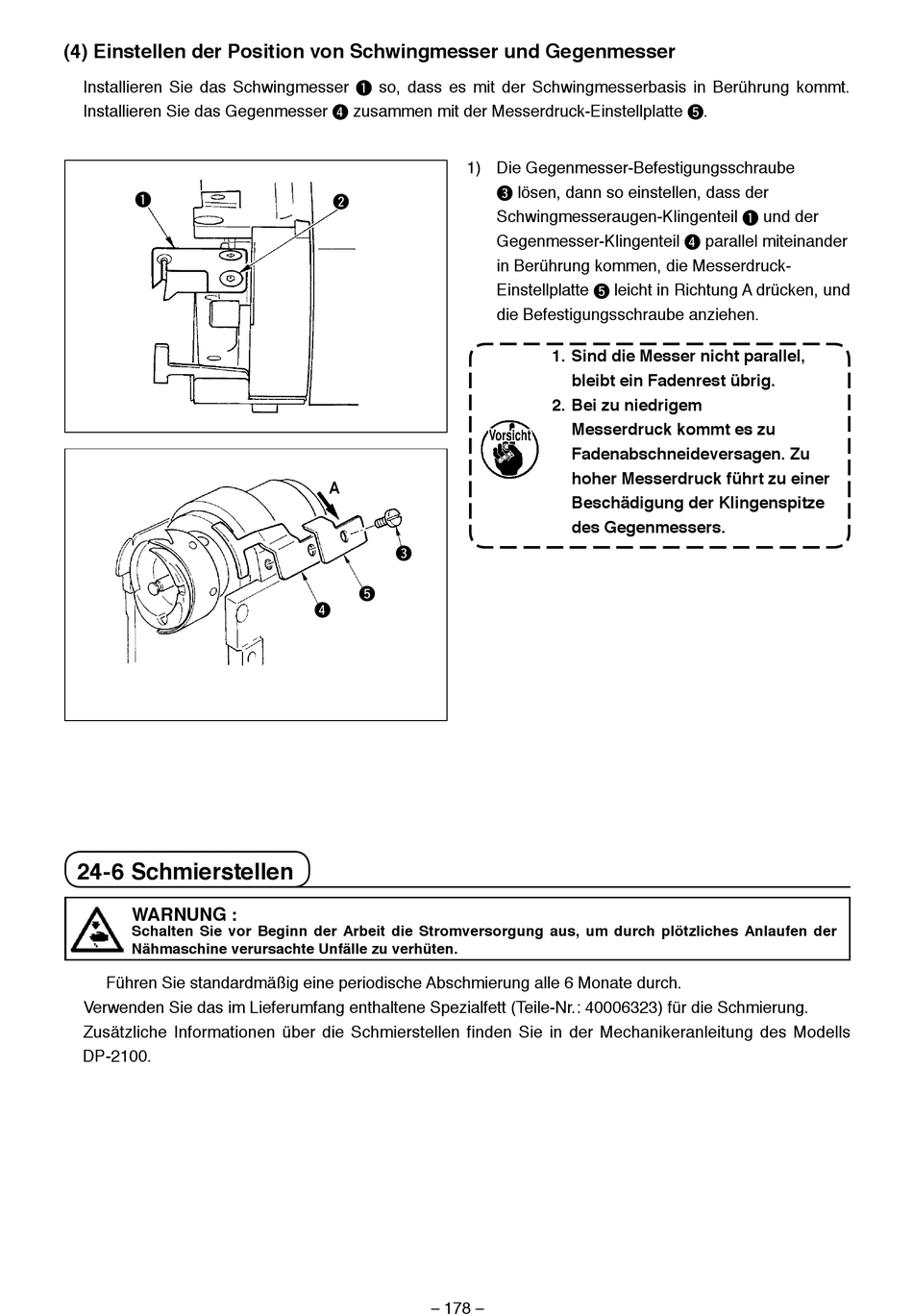

(4) Einstellen der Position von Schwingmesser und Gegenmesser

Installieren Sie das Schwingmesser 1 so, dass es mit der Schwingmesserbasis in Berührung kommt.
Installieren Sie das Gegenmesser 4 zusammen mit der Messerdruck-Einstellplatte 5 .
1

24-6 Schmierstellen

WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
Führen Sie standardmäßig eine periodische Abschmierung alle 6 Monate durch.
Verwenden Sie das im Lieferumfang enthaltene Spezialfett (Teile-Nr.: 40006323) für die Schmierung.
Zusätzliche Informationen über die Schmierstellen finden Sie in der Mechanikeranleitung des Modells
DP-2100.
1) Die Gegenmesser-Befestigungsschraube
2
A
3
5
4
178
– –
3 lösen, dann so einstellen, dass der
Schwingmesseraugen-Klingenteil 1 und der
Gegenmesser-Klingenteil 4 parallel miteinander
in Berührung kommen, die Messerdruck-
Einstellplatte 5 leicht in Richtung A drücken, und
die Befestigungsschraube anziehen.
1. Sind die Messer nicht parallel,
bleibt ein Fadenrest übrig.
2. Bei zu niedrigem
Messerdruck kommt es zu
Fadenabschneideversagen. Zu
hoher Messerdruck führt zu einer
Beschädigung der Klingenspitze
des Gegenmessers.
