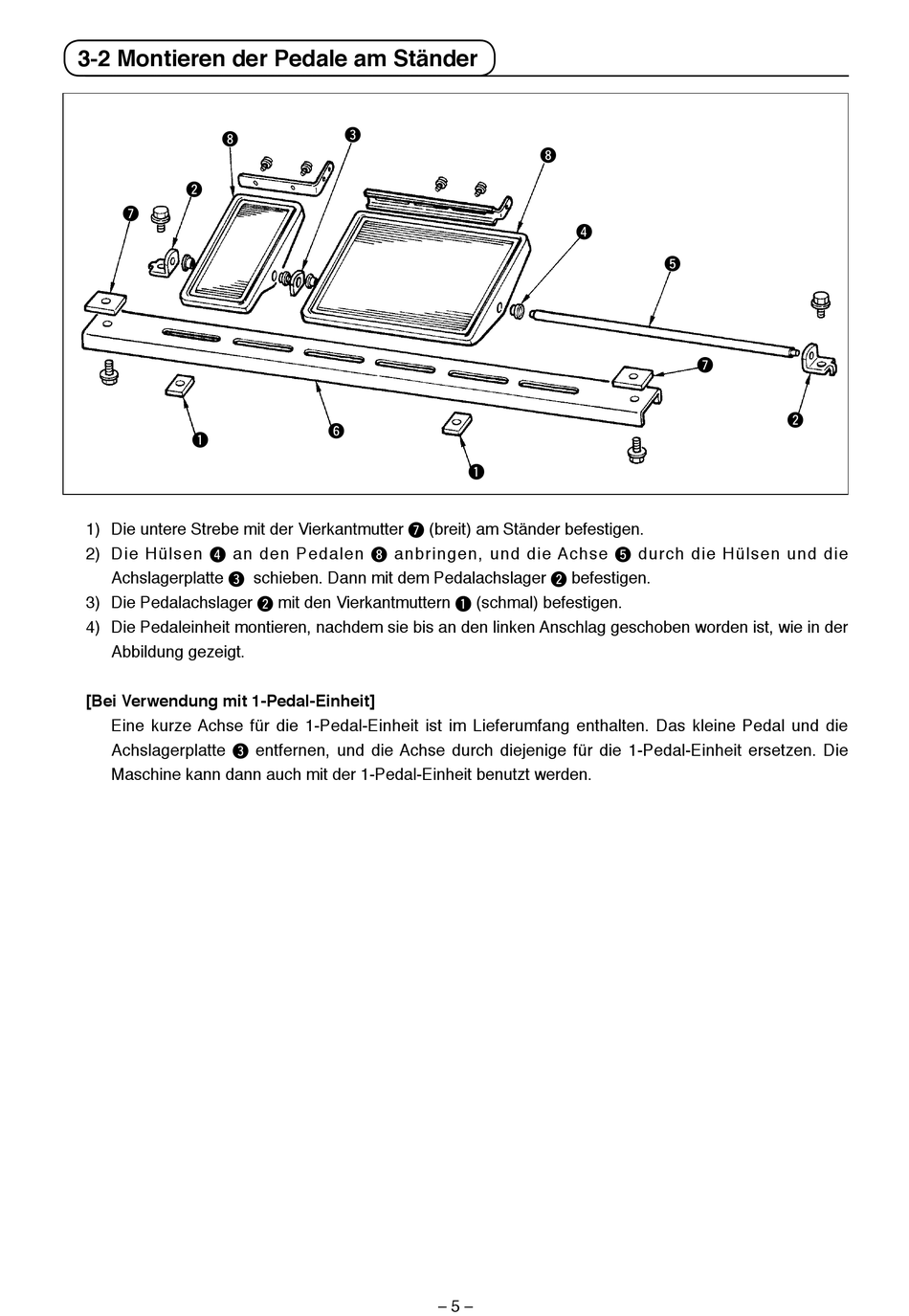

3-2 Montieren der Pedale am Ständer
8
2
7
1
1) Die untere Strebe mit der Vierkantmutter 7 (breit) am Ständer befestigen.
2) Die Hülsen 4 an den Pedalen 8 anbringen, und die Achse 5 durch die Hülsen und die
Achslagerplatte 3 schieben. Dann mit dem Pedalachslager 2 befestigen.
3) Die Pedalachslager 2 mit den Vierkantmuttern 1 (schmal) befestigen.
4) Die Pedaleinheit montieren, nachdem sie bis an den linken Anschlag geschoben worden ist, wie in der
Abbildung gezeigt.
[Bei Verwendung mit 1-Pedal-Einheit]
Eine kurze Achse für die 1-Pedal-Einheit ist im Lieferumfang enthalten. Das kleine Pedal und die
Achslagerplatte 3 entfernen, und die Achse durch diejenige für die 1-Pedal-Einheit ersetzen. Die
Maschine kann dann auch mit der 1-Pedal-Einheit benutzt werden.
3
6
1
5
– –
8
4
5
7
2
