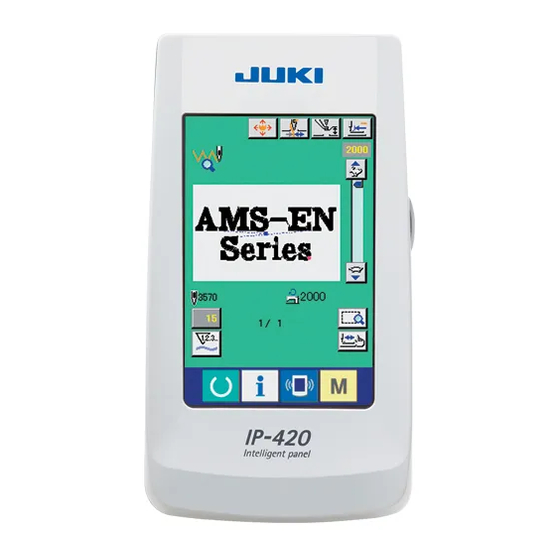

JUKI IP-420 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JUKI Anleitungen
  4. Schalttafel
  5. IP-420
  6. Bedienungsanleitung
JUKI IP-420 Bedienungsanleitung

JUKI IP-420 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für IP-420:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
IP-420
EINGABE-BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JUKI IP-420

Inhaltszusammenfassung für JUKI IP-420

  • Seite 1 IP-420 EINGABE-BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    INHALT 1. STARTEN UND BEENDEN DES KÖRPEREINGABEMODUS ......1 1-1. Umschaltung auf den Körpereingabemodus ..............1 1-2. Rückkehr zum Normalnähmodus ..................4 2. GRUNDLEGENDE BEDIENUNGSVORGÄNGE UND ANZEIGEN ...... 5 2-1. Allgemeine Tasten ....................... 5 2-2. Körpereingabemodus-Standardbildschirm ..............6 2-3. Wahl der Funktion ......................10 2-4.
  • Seite 3 (12) Fadenspannungseinstellung (014)....................50 (13) Einstellung der Zwischenpresserhöhe (018).................. 51 (14) Bereichsklassifizierung (016) ......................52 (15) Nähmaschinenstopp (019) ......................53 (16) Löschung des Maschinensteuerbefehls (059) ................54 (17) Nähgeschwindigkeit (092)......................54 (18) Transportrahmensteuerung (144) ....................54 Transportrahmensteuerung ........................54 4-7. Automatisches Verriegeln (064) ..................55 4-8.
  • Seite 4 6-5. Musterschreiben ........................ 97 (1) Schreiben Sie die Musterdaten ......................97 7. FORMATIEREN DES SPEICHERMEDIUMS (090) ..........98 8. PROBENÄHEN ....................99 8-1. Vorbereiten des Probenähens ..................99 8-2. Durchführen des Probenähens ..................101 9. EINSTELLFUNKTION ..................103 9-1. Kommentareingabe ......................103 9-2.

  • Seite 5: Starten Und Beenden Des Körpereingabemodus

    1. STARTEN UND BEENDEN DES KÖRPEREINGABEMODUS 1-1. Umschaltung auf den Körpereingabemodus <Dateneingabebildschirm> ① Schalten Sie den Netzschal- ter ein. Wenn der Netzschalter ein- geschaltet wird, erscheint der Dateneingabebildschirm des Normalnähmodus nach der Anzeige des Begrüßungsbild- schirms. ② Rufen Sie den Modusbild- schirm auf.
  • Seite 6 <Modusbildschirm> ③ Wählen Sie den Körpereinga- bemodus. Drücken Sie die Moduswahl- B, um die Anzeige taste vom Normalnähmodus-Aus- wahlzustand auf den Körpereingabemodus-Auswahl- zustand umzuschalten. Serie AMS-E Serie LK-1900B ④ Schalten Sie auf den Kör- pereingabemodus um. Wenn die Modustaste im Auswahlzustand des Kör- pereingabemodus gedrückt wird, erfolgt eine Umschaltung auf den Körpereingabemodus,...
  • Seite 7 ⑤ Wählen Sie den Nähdatengebrauch. D gedrückt wird, Wenn die Nähdatengebrauchstaste erscheint der Körpereingabemodus-Standardbildschirm im Zustand des Gebrauchs der Sicherungsdaten. E gedrückt wird, kann eine Wenn die Eingabetaste Neuerstellung durchgeführt werden. <Standardbildschirm> Serie AMS-EN Serie AMS-E Serie LK-1900B Serie AP AMS-251 –...

  • Seite 8: Rückkehr Zum Normalnähmodus

    1-2. Rückkehr zum Normalnähmodus ① Rufen Sie den Modusbildschirm auf. Um vom Körpereingabemodus zum Normalnähmodus zurück- zukehren, drücken Sie die Modustaste auf dem Stan- dardbildschirm, um den Modusbildschirm aufzurufen. ② Wählen Sie den Normalnähmodus. A , um die Anzeige Drücken Sie die Moduswahltaste vom Körpereingabemodus-Auswahlzustand auf den <Modusbildschirm>...

  • Seite 9: Grundlegende Bedienungsvorgänge Und Anzeigen

    2. GRUNDLEGENDE BEDIENUNGSVORGÄNGE UND ANZEIGEN Dieser Abschnitt beschreibt die Bedienungsvorgänge und Anzeigen, die im Körpereingabemodus allge- mein verwendet werden. 2-1. Allgemeine Tasten Die folgende Liste zeigt die Tasten, mit denen allgemeine Bedienungsvorgänge auf den einzelnen Bild- schirmen des Körpereingabemodus durchgeführt werden. Taste Tastenbezeichnung Beschreibung...

  • Seite 10: Körpereingabemodus-Standardbildschirm

    2-2. Körpereingabemodus-Standardbildschirm Der Standardbildschirm des Körpereingabemodus sieht folgendermaßen aus. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Die folgende Liste zeigt die Tasten des Körpereingabemodus-Standardbildschirms. Tastenbezeichnung Beschreibung Taste Musterlesetaste Der Musterlesebildschirm wird aufgerufen. → Siehe „6-4. Musterlesen“ S.91. Musterschreibtaste Der Musterschreibbildschirm wird aufgerufen. →...
  • Seite 11 Tastenbezeichnung Beschreibung Taste Kommentareingabetaste Der Kommentareingabebildschirm wird aufgerufen. → Siehe „9-1. Kommentareingabe“ S.103. Codelistentaste Der Codelistenbildschirm wird aufgerufen. → Siehe „2-3. Wahl der Funktion“ S.10. Inhaltanzeigetaste Dient zum Aufrufen des Inhaltsanzeigebildschirms, auf dem detaillierte Informationen über die gegenwärtige Nadelposition angezeigt werden. →...
  • Seite 12 Taste Tastenbezeichnung Beschreibung Funktionstasten Die der jeweiligen Taste zugewiesene Funktion kann direkt aufgerufen werden. ① Führt Sprungvorschub aus („4-1. (1) Sprungvorschub (020)“ S.24). ② Führt Punktnähen aus („4-1. (6) Punktnähen (021)“ S.31). ③ („4-1. (7) Normalnähen Führt Normalnähen aus (022)“ S.32).
  • Seite 13 Tastenbezeichnung Beschreibung Taste Maschinenkopf-Heben/ Mit jedem Drücken der Taste wird der Maschinenkopf abwechselnd Senken-Taste zwischen seiner Hoch- und Tiefstellung hin und her bewegt. * Nur für AMS-251 ❸ ❺ ❻ ❶ ❷ ❹ Posten Beschreibung ❶ Absolutkoordinaten Die Absolutkoordinaten vom Nullpunkt der gegenwärtigen Nadelposition werden angezeigt.

  • Seite 14: Wahl Der Funktion

    2-3. Wahl der Funktion Dieser Abschnitt beschreibt das Funktionswahlverfahren des Körpereingabemodus. ① Rufen Sie den Codelistenbildschirm auf. Wenn die Codelistentaste auf dem Standardbildschirm des Körpereingabemodus gedrückt wird, erscheint der Code- listenbildschirm. ② Wählen Sie die Funktion. Drücken Sie die Aufruftaste der auszuführenden Funktion in der Funktionsaufruftastenliste A.

  • Seite 15: Eingabe Des Zahlenwerts

    2-4. Eingabe des Zahlenwerts Dieser Abschnitt beschreibt das allgemeine Zahlenwert-Eingabeverfahren bei der Erstellung der Mu- sterdaten. ① Geben Sie den Einstellungsposten ein. Die Abbildung links zeigt den Bildschirm, auf dem der Einstell- wert der Funktion eingegeben wird. [Beispiel: Änderung der Stichlänge] Die Art des einzugebenden Einstellungspostens wird bei D, und der eingegebene Wert bei C angezeigt.

  • Seite 16: Angabe Der Position

    2-5. Angabe der Position Die linke Abbildung zeigt den Positionsangabebildschirm, der er- scheint, um die Position bei der Funktionseinstellung anzugeben J. ① Drücken Sie die Pfeiltasten Der Presser und die Anzeige der gegenwärtigen Nadelposition M werden in die Richtung der gedrückten Taste verscho- ben, und die Koordinatenwertanzeige L wird aktualisiert.
  • Seite 17 ④ Drücken Sie die Abbruchtaste Die eingegebenen Daten werden gelöscht, und das Display wird auf den Standardbildschirm umgeschaltet. Wenn die Eingabetaste bei der Eingabe des letzten Punkts gedrückt wird, erübrigt sich das Drücken der Entscheidungs- punkttaste. ⑤ Drücken Sie die Koordinaten-Direktbestimmungstaste Der Koordinaten-Direktbestimmungsbildschirm („16-1.

  • Seite 18: Beispiel Des Bedienungsverfahrens

    3. BEISPIEL DES BEDIENUNGSVERFAHRENS Dieser Abschnitt beschreibt eine Folge von Bedienungsverfahren bis zum Probenähen. Einzelheiten finden Sie unter den entsprechenden Posten. 3-1. Mustereingabe Erstellen Sie das folgende Muster mithilfe der Eingabefunktion. [Eingabepunkt] Gerade Linie (Teilung 3 mm) X(mm) Y(mm) ❶ ❷...
  • Seite 19 Verschieben Sie die Nadelposition mithilfe der Pfeiltasten C auf dem Bildschirm zur Angabe der Sprungvor- ❶ schubposition nach ❶ , drücken Sie die Entscheidungspunkt- D, und dann die Eingabetaste taste Dabei bewegt sich auch der Presser. Lassen Sie daher Vorsicht walten. ②...
  • Seite 20 I auf dem Positions- Drücken Sie die Pfeiltasten ❷ angabebildschirm für Geraden-Normalnähen, verschieben Sie ❶ ❹ ❺ die Nadelposition von ❶ nach ❷ , und drücken Sie dann die ❸ Entscheidungspunkttaste Wiederholen Sie diesen Vorgang, um die Eingabe bis zur Po- sition ❺...
  • Seite 21 [Beispiel von Eingabe 2] ① Eingeben von Sprungvorschub und Geraden-Normalnä- A auf dem Standard- Drücken Sie die Codelistentaste bildschirm, um den Codelistenbildschirm aufzurufen. Wählen Sie Geraden-Normalnähen (Funktionscode 023) auf dem Funktionscodelistenbildschirm, und drücken Sie dann die Eingabetaste <Standardbildschirm> B auf dem Drücken Sie die Stichlängen-Einstelltaste Einstellbildschirm für Geraden-Normalnähen, um den Stichlän- gen-Einstellbildschirm aufzurufen.

  • Seite 22: Probenähen

    3-2. Probenähen Durch Probenähen kann die Form und dergleichen des mithilfe der Eingabefunktion oder den ausgele- senen Daten erzeugten Musters überprüft werden. Der Bildschirm und die einstellbaren Posten für Probenähen sind je nach dem Maschinenmodell unter- schiedlich. Die folgende Beschreibung ist das Beispiel für das Modell AMS-210EN. Bevor das Probenähen durchgeführt wird, müssen die Einstellungen der Zwischen- presserhöhe und der Fadenspannung registriert werden.

  • Seite 23: Musteränderung

    3-3. Musteränderung Ändern Sie die in „3-1. Mustereingabe“ S.14 erzeugten Musterdaten. ① Löschung eines Elements ❷ Verschieben Sie die Nadelposition innerhalb des Sprungvor- ❶ schubabschnitts mit der Vorwärts-/Rückwärtstransporttaste ❺ ❸ A nach ❶ . ❹ <Standardbildschirm> B auf dem Stan- Drücken Sie die Elementlöschtaste C auf dardbildschirm, und drücken Sie die Eingabetaste...
  • Seite 24 ③ Punktlöschung Verschieben Sie die Nadelposition mit der Vorwärts-/Rück- A zur Position E auf dem wärtstransporttaste Standardbildschirm. Wählen Sie Absolutpunktlöschung (Funktionscode 074) in der Funktionscodeliste, um den Bereichsangabe- bildschirm aufzurufen. Im Falle der Löschung mehrerer Nadeleinstichpunkte drücken F, um die Nadelposition Sie die Vorwärtstransporttaste zu verschieben, und geben Sie den Abschnitt der zu löschen- den Punkte an.
  • Seite 25 ⑤ Punktverschiebung Verschieben Sie die Nadelposition auf dem Standardbild- schirm mit der Vorwärts-/Rückwärtstransporttaste A zur Position N, und wählen Sie Absolutpunktverschiebung (Funktionscode 075) Verschieben Sie die Nadelposition auf dem Positionsangabe- O zur Position bildschirm mithilfe der Pfeiltasten M des zu verschiebenden Punkts, und drücken Sie dann die Eingabetaste Der Nadeleinstichpunkt wird verschoben, wie in der nachste- henden Abbildung gezeigt.

  • Seite 26: Musterschreiben

    3-4. Musterschreiben Die erzeugten Musterdaten werden auf das Speichermedium geschrieben. Verwenden Sie ein mit dem IP-420 formatiertes Speichermedium. ① Rufen Sie den Musterschreibbildschirm auf. Drücken Sie die Schreibtaste auf dem Standardbild- schirm, um den Musterschreibbildschirm aufzurufen. ② Wählen Sie den Objektmedien-Auswahlbildschirm.

  • Seite 27: Musterlesen

    3-5. Musterlesen Die im Speichermedium enthaltenen Musterdaten werden eingelesen. Verwenden Sie ein mit dem IP-420 formatiertes Speichermedium. ① Rufen Sie den Musterlesebildschirm auf. Drücken Sie die Lesetaste , um den Musterlesebild- schirm aufzurufen. ② Rufen Sie den Mustertyp-Auswahlbildschirm auf. C, um den Mu- Drücken Sie die Mustertyp-Wahltaste...

  • Seite 28: Mustereingabe

    4. MUSTEREINGABE 4-1. Normalnähen (1) Sprungvorschub (020) Diese Funktion wird benutzt, um den Presser zur angegebenen Position zu bewegen, ohne die Nähmaschine anzutreiben. ① Rufen Sie den Sprungvorschub-Einstellbildschirm auf. A auf dem Standard- Wenn die Sprungvorschubtaste bildschirm gedrückt oder Sprungvorschub (Funktionscode 020) auf dem Codelistenbildschirm gewählt und ausgeführt wird, wird der Sprungvorschub-Einstellbildschirm...
  • Seite 29 ③ Stellen Sie die Sprungvorschubgeschwindigkeit ein. Geben Sie den Wert mit den Zifferntasten E direkt ein, oder erhöhen/erniedrigen Sie den Wert mit der F auf dem Sprungvorschubge- Taste + oder – schwindigkeits-Eingabebildschirm, um die Sprungvorschubge- schwindigkeit einzustellen. G wird der eingege- Durch Drücken der Eingabetaste bene Wert wirksam, und das Display schaltet auf den Sprung- vorschub-Einstellbildschirm zurück.

  • Seite 30: Geraden-Normalnähen (023)

    (2) Geraden-Normalnähen (023) Wenn ein Punkt angegeben wird, wird die gerade Linie, die den Punkt und die Nadelposition verbindet, als die vorgeschriebene Stichlänge eingegeben. ① Rufen Sie den Einstellbildschirm für Geraden-Normalnä- hen auf. Wenn Geraden-Normalnähen (Funktionscode 023) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Einstellbildschirm für Geraden-Normalnähen.

  • Seite 31: Kurven-Normalnähen (024)

    (3) Kurven-Normalnähen (024) Die Funktion Kurven-Normalnähen ermöglicht die einfache Eingabe einer gleichmäßigen Kurve. ① Rufen Sie den Einstellbildschirm für Kurven-Normalnähen auf. Wenn Kurven-Normalnähen (Funktionscode 024) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Einstellbildschirm für Kurven-Normalnähen. ② Führen Sie die Einstellung für Kurven-Normalnähen durch.
  • Seite 32 1. Um eine gleichmäßige Form bei Kurven-Nor- malnähen zu erzielen, kann eine saubere Kur- ve erhalten werden, wenn die Eingabepunkte nach dem folgenden Verfahren gewählt wer- den. 1) Legen Sie die Scheitelpunkte der eingege- benen Kurve als Eingabepunkte fest. ( ❺ und ❾...

  • Seite 33: Bogen-Normalnähen (025)

    (4) Bogen-Normalnähen (025) Wenn zwei Punkte angegeben werden, wird der Bogen, der die Punkte und die Nadelposition verbindet, als die vorgeschriebene Stichlänge eingegeben. Die Nährichtung wird durch die Reihenfolge der angegebenen Punkte bestimmt und kann entweder im oder entgegen dem Uhrzeigersinn eingegeben werden. ①...

  • Seite 34: Kreis-Normalnähen (026)

    (5) Kreis-Normalnähen (026) Wenn zwei Punkte angegeben werden, wird der Kreis, der die Punkte und die Nadelposition verbindet, als die vorgeschriebene Stichlänge eingegeben. Die Nährichtung wird durch die Reihenfolge der angegebenen Punkte bestimmt und kann entweder im oder entgegen dem Uhrzeigersinn eingegeben werden. ①...

  • Seite 35: Punktnähen (021)

    (6) Punktnähen (021) Diese Funktion wird verwendet, um die Nadeleinstichpunkte Stich für Stich einzugeben. ① Rufen Sie den Einstellbildschirm für Punktnähen auf. Drücken Sie die Punktnähtaste auf dem Standardbild- schirm, oder wählen Sie Punktnähen (Funktionscode 021) auf dem Codelistenbildschirm und führen Sie die Funk- tion aus, um den Einstellbildschirm für Punktnähen aufzurufen.

  • Seite 36: Normalnähen (022)

    (7) Normalnähen (022) Diese Funktion kann zur Eingabe von Geraden-Normalnähen und Kurven-Normalnähen verwendet werden. ① Rufen Sie den Einstellbildschirm für Normalnähen auf. Drücken Sie die Normalnähtaste auf dem Standardbild- schirm, oder wählen Sie Normalnähen (Funktionscode 022) auf dem Codelistenbildschirm und führen Sie die Funk- tion aus, um den Einstellbildschirm für Normalnähen aufzurufen.

  • Seite 37: A Wenn Geraden-Zickzacknähen (Funktionscode 030)

    4-2. Zickzacknähen (030 bis 033) Diese Funktion wird verwendet, um die Nadeleinstichpunkte für Zickzacknähen in Querrichtung in Bezug auf die eingegebene Referenzlinie einzugeben. Sie eignet sich zur Eingabe von Zickzacknähen von Wappen und dergleichen. Die folgenden 4 Zickzacknäharten stehen zur Verfügung. •...
  • Seite 38 ③ Verschieben Sie die Nadelposition. I auf dem Koordina- Drücken Sie die Pfeiltasten ten-Eingabebildschirm, um die Nadelposition in die angege- bene Richtung zu verschieben. ④ Geben Sie die Koordinaten ein. J gedrückt wird, Wenn die Entscheidungspunkttaste nachdem die Nadelposition zu der angegebenen Position ver- schoben worden ist, wird die Position als Formpunkt (Passier- punkt) eingegeben.

  • Seite 39: Versatznähen (034 Bis 037)

    4-3. Versatznähen (034 bis 037) Diese Eingabefunktion dient zur Erzeugung von Nadeleinstichpunkten, die um einen wählbaren festen Abstand von der eingegebenen Referenzlinie versetzt sind. Sie eignet sich zur Eingabe von Nadeleinstichpunkten unter Verwendung des Rands kleiner Objekte als Referenz, wenn kleine Teile und dergleichen angenäht werden sollen. Die folgenden 4 Versatznäharten stehen zur Verfügung.
  • Seite 40 ③ Verschieben Sie die Nadelposition. G auf dem Koordina- Drücken Sie die Pfeiltasten ten-Eingabebildschirm, um die Nadelposition in die angege- bene Richtung zu verschieben. ④ Geben Sie die Koordinaten ein. H gedrückt wird, Wenn die Entscheidungspunkttaste nachdem die Nadelposition zu der angegebenen Position ver- schoben worden ist, wird die Position als Formpunkt (Passier- punkt) eingegeben.

  • Seite 41: Doppelnähen

    4-4. Doppelnähen Diese Eingabefunktion dient zur Erzeugung von Nadeleinstichpunkten auf einer Doppellinie, die um einen wählbaren festen Abstand von der eingegebenen Referenzlinie versetzt ist. (1) Doppel-Gleichrichtungsnähen (040 bis 043) Erzeugen Sie das Nähmuster so, dass die mit den eingegebenen Punkten erzeugte Linie und die Linie der Versatzfigur in der gleichen Richtung verlaufen.
  • Seite 42 ③ Verschieben Sie die Nadelposition. G auf dem Koordina- Drücken Sie die Pfeiltasten ten-Eingabebildschirm, um die Nadelposition in die angege- bene Richtung zu verschieben. ④ Geben Sie die Koordinaten ein. H gedrückt wird, Wenn die Entscheidungspunkttaste nachdem die Nadelposition zu der angegebenen Position ver- schoben worden ist, wird die Position als Formpunkt (Passier- punkt) eingegeben.

  • Seite 43: Doppel-Gegenrichtungsnähen (044 Bis 047)

    (2) Doppel-Gegenrichtungsnähen (044 bis 047) Erzeugen Sie das Nähmuster so, dass die mit den eingegebenen Punkten erzeugte Linie und die Linie der Versatzfigur in entgegengesetzter Richtung verlaufen. Die folgenden 4 Doppel-Gegenrichtungsnäharten stehen zur Verfügung. • Geraden-Doppelgegenrichtungsnähen (Funktionscode 044) • Kurven-Doppelgegenrichtungsnähen (Funktionscode 045) •...

  • Seite 44: Überlapptes Rückwärtsnähen (050 Bis 053)

    (3) Überlapptes Rückwärtsnähen (050 bis 053) Diese Funktion erzeugt eine Figur aus den eingegebenen Punkten in Vorwärts- und Rückwärtsrichtung. Es gibt vier verschiedene Typen des überlappten Rückwärtsnähens (siehe nachfolgende Erläuterung): • Lineares überlapptes Rückwärtsnähen (Funktionscode 050) • Keil-überlapptes Rückwärtsnähen (Funktionscode 051) •...

  • Seite 45: Mehrfachliniennähen (142)

    4-5. Mehrfachliniennähen (142) Dies ist die Eingabefunktion zur Erzeugung von zwei oder mehr Elementen der Parallelkurve oder Konuskurve in Bezug auf die Elemente, die den gegenwärtigen Nadeleinstich enthalten. ① Bewegung zu dem Element, für das Mehrfachliniennähen erzeugt werden soll Verschieben Sie auf dem Standardbildschirm den gegenwär- tigen Punkt zu dem Element, für das Sie Mehrfachliniennähen erzeugen wollen, mithilfe der Vorwärtstransporttaste oder der Rückwärtstransporttaste.

  • Seite 46: Maschinensteuerbefehl

    4-6. Maschinensteuerbefehl Mit dieser Funktion können verschiedene Steuerbefehle für den aktuellen Punkt eingegeben werden. (1) Fadenabschneiden (001) Fadenabschneiden kann wahlweise während des Ablaufs der Musterdaten durchgeführt werden. ① Wählen Sie Fadenabschneiden. Wenn Fadenabschneiden (Funktionscode 001) dem Codelistenbildschirm gewählt und ausgeführt wird, er- scheint der links gezeigte Bildschirm.

  • Seite 47: Stopp (003)

    (3) Stopp (003) Diese Funktion gibt den Stoppbefehl ein. ① Wählen Sie den Stopp. Wenn Stopp (Funktionscode 003) auf dem Codelis- tenbildschirm gewählt und ausgeführt wird, erscheint der links gezeigte Bildschirm. ② Geben Sie den Stoppzustand an. Der Presserzustand zum Stoppzeitpunkt wird auf der Pres- B, und die Nadelposition serzustand-Einstelltaste zum Stoppzeitpunkt wird auf der Nadelpositions-Einstelltaste...

  • Seite 48: Eine Umdrehung Der Nähmaschine (006)

    ⑤ Führen Sie die Einstellung der Nadelposition durch. C gedrückt Wenn die Nadelpositions-Einstelltaste wird, erscheint der Nadelpositions-Einstellbildschirm. Die Nadelposition zum Stoppzeitpunkt kann mit F gewählt werden. Die Darstellung der gewählten Taste ändert sich. Wenn die G gedrückt wird, wird der eingestellte In- Eingabetaste halt eingegeben, und das Display schaltet auf den Zwischen- stopp-Einstellbildschirm zurück.

  • Seite 49: Markierung 1 Und Markierung 2 (008, 009)

    (5) Markierung 1 und Markierung 2 (008, 009) Diese Funktionen geben Markierungen in das Muster ein. ① Wählen Sie Markierung 1 und Markierung 2. Wenn der Befehl für Markierung 1 (Funktionscode 008) und Markierung 2 (Funktionscode 009) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der links gezeigte Bildschirm.

  • Seite 50: Verzögerung (010)

    (7) Verzögerung (010) Mit dieser Funktion kann die Zeit für externe Ausgabe und dergleichen eingestellt werden. ① Wählen Sie die Verzögerung. Wenn der Verzögerungsbefehl (Funktionscode 010) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der links gezeigte Bildschirm. ② Geben Sie den Verzögerungswert ein. Wenn der Verzögerungswert mit den Zifferntasten A bzw.

  • Seite 51: Externer Ausgang (012)

    (9) Externer Ausgang (012) Diese Funktion kann ein Signal zum externen Anschluss der Nähmaschinen-Haupteinheit senden. ① Wählen Sie den externen Ausgang. Wenn der Befehl für den externen Ausgang (Funktionscode 012) auf dem Codelistenbildschirm gewählt und aus- geführt wird, erscheint der links gezeigte Bildschirm. ②...

  • Seite 52: Vergrößerungs-/Verkleinerungs-Bezugspunkt (004)

    (10) Vergrößerungs-/Verkleinerungs-Bezugspunkt (004) Ein Vergrößerungs-/Verkleinerungs-Bezugspunkt kann an der optionalen Position der erzeugten Mus- terdaten eingegeben werden. Wenn kein Vergrößerungs-/Verkleinerungs-Bezugspunkt gesetzt wird, erfolgt die Vergrößerung/Verkleinerung unter Verwendung des Nullpunkts als Bezugspunkt. ① Wählen Sie den Vergrößerungs-/Verkleinerungs-Bezugs- punkt. Wenn der Vergrößerungs-/Verkleinerungs-Bezugspunkt (Funktions- code 004) auf dem Codelistenbildschirm gewählt und aus- geführt wird, erscheint der links gezeigte Bildschirm.

  • Seite 53: Umkehrpunkt (005)

    (11) Umkehrpunkt (005) Ein Umkehrpunkt kann nur dann eingegeben werden, wenn der Umkehrzustand mit der Klammer-Um- kehreinstellung („9-2. Klammer-Umkehreinstellung (091)“ S.104) auf optionale Umkehrung einge- stellt wird. ① Wählen Sie den Umkehrpunkt. Wenn der Umkehrpunkt (Funktionscode 005) dem Codelistenbildschirm gewählt und ausgeführt wird, er- scheint der links gezeigte Bildschirm.

  • Seite 54: Fadenspannungseinstellung (014)

    (12) Fadenspannungseinstellung (014) Damit wird der Fadenspannungswert eingestellt. Dieser Wert ist gültig bis zu der Stelle, an der sich der nächste Fadenspannungs-Einstellbefehl befindet. ① Wählen Sie die Fadenspannungseinstellung. Wenn der Befehl für Fadenspannungseinstellung (Funktions- code 014) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der links gezeigte Bildschirm.

  • Seite 55: Einstellung Der Zwischenpresserhöhe (018)

    (13) Einstellung der Zwischenpresserhöhe (018) Damit wird die Zwischenpresserhöhe eingestellt. Dieser Wert ist bis zu der Position effektiv, an welcher der nächste Zwischenpresserhöhen-Einstellbefehl vorhanden ist. ① Wählen Sie die Einstellung der Zwischenpresserhöhe. Wenn der Befehl für Zwischenpresserhöheneinstellung (Funkti- onscode 018) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der links gezeigte Bildschirm.

  • Seite 56: Bereichsklassifizierung (016)

    (14) Bereichsklassifizierung (016) Damit wird der Bereichsklassifizierungsbefehl eingegeben. ① Wählen Sie die Bereichsklassifizierung. Wenn der Befehl für Bereichsklassifizierung (Funktionscode 016) auf dem Codelistenbildschirm gewählt und aus- geführt wird, erscheint der links gezeigte Bildschirm. ② Geben Sie die Bereichsklassifizierung ein. A auf dem Bildschirm links Wenn die Eingabetaste gedrückt wird, wird der Bereichsklassifizierungsbefehl einge- geben, und das Display schaltet auf den Standardbildschirm...

  • Seite 57: Nähmaschinenstopp (019)

    (15) Nähmaschinenstopp (019) Der Nähmaschinenstoppbefehl wird eingegeben. ① Wählen Sie den Nähmaschinenstopp. Wenn der Nähmaschinenstopp (Funktionscode 019) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der links gezeigte Bildschirm. ② Geben Sie den Stoppzustand an. Wählen Sie die Nadelposition zum Stoppzeitpunkt mit A. Die Darstellung der gewählten Taste wird invertiert.

  • Seite 58: Löschung Des Maschinensteuerbefehls (059)

    (16) Löschung des Maschinensteuerbefehls (059) Der Maschinensteuerbefehl der aktuellen Position (2. Nullpunkt, Stopp, Fadenabschneiden, Fa- denspannungs-Einstellwert, Zwischenpresserhöheneinstellung usw.) wird gelöscht. ① Wählen Sie die Maschinensteuerbefehlslöschung. Wenn die Maschinensteuerbefehlslöschung (Funktionscode 059) auf dem Codelistenbildschirm gewählt und aus- geführt wird, erscheint der links gezeigte Bildschirm. ②...

  • Seite 59: Automatisches Verriegeln (064)

    4-7. Automatisches Verriegeln (064) Ein Riegel des Z- oder V-Typs wird mit der angegebenen Stichzahl am Nahtanfang, am Nahtende oder an beiden Elementen unter Einbeziehung des aktuellen Punkts erzeugt. ① Wählen Sie automatisches Verriegeln. Wenn automatisches Verriegeln (Funktionscode 064) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Einstellbildschirm für automatisches Verriegeln.

  • Seite 60: Verdichtungsnähen (065)

    4-8. Verdichtungsnähen (065) Die angegebene Stichzahl am Nahtanfang, Nahtende oder an beiden Elementen einschließlich des ak- tuellen Punkts wird auf die angegebene Teilung geändert. ① Wählen Sie Verdichtungsnähen. Wenn Verdichtungsnähen (Funktionscode 065) dem Codelistenbildschirm gewählt und ausgeführt wird, er- scheint der Einstellbildschirm für Verdichtungsnähen. ②...

  • Seite 61: Überlappungsnähen (066)

    4-9. Überlappungsnähen (066) Überlappungsnähdaten der angegebenen Stichzahl werden nach dem aktuellen Punkt erzeugt. ① Wählen Sie Überlappungsnähen. Wenn Überlappungsnähen (Funktionscode 066) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Einstellbildschirm für Überlappungsnähen. ② Führen Sie die Einstellung für Überlappungsnähen durch. A oder Durch Drücken der Rückwärtstransporttaste B können die Nadelein-...

  • Seite 62: Eckpunkt (Kurven- Und Normalnähen)

    4-10. Eckpunkt (Kurven- und Normalnähen) Der Eckpunkt ist der Punkt, an dem zwei Formpunkte von Kurven- nähen überlappen, und stellt das Ende einer Kurvenlinie dar. ❶ C und die Entschei- Der Punkt, an dem die Eingabetaste ❸ ❺ B bei Eingabe von Kurvennähen gedrückt dungspunkttaste ❷...
  • Seite 63 ② Geben Sie den Eckpunkt für Normalnähen ein. ❸ Für Normalnähen wird der einzugebende Punkt durch die Art ❷ ❺ des Elements unmittelbar vor dem Betätigungspunkt der Ent- ❶ B bestimmt. scheidungspunkttaste ❼ ❻ ❹ Wählen Sie Normalnähen (Funktionscode 022) und geben Sie die Punkte ❶...
  • Seite 64 Wenn Sie Punkt R nach Punkt S verschieben wollen, erhal- ten Sie ein anderes Ergebnis, je nachdem, ob Sie den hinte- ren ❷ oder den vorderen ❸ Formpunkt wählen. Ergebnis bei Verschiebung des hinteren Punkts ❷ . ❸ ❷ ❺ ❹...

  • Seite 65: Umschaltung Zwischen Der Relativen Und Der Absoluten Einfügung

    4-11. Umschaltung zwischen der relativen und der absoluten Einfügung Wenn ein Element innerhalb eines Musters erzeugt wird, wird im Standardzustand das dem erzeugten Element nachfolgende Muster entsprechend verschoben (relativer Einfügungszustand). Wenn beispiels- weise ein Bogenelement an Position A erzeugt wird, werden die Elemente nach dem erzeugten Bogen entsprechend verschoben.

  • Seite 66: Musteränderung

    5. MUSTERÄNDERUNG Um eine Änderung des Musters durchzuführen, verschieben Sie die Nadelposition vorher mit der Rück- wärtstransporttaste oder der Vorwärtstransporttaste auf dem Standardbildschirm zu der zu ändernden Position. 5-1. Punktänderung (1) Punktlöschung (070 und 074) Die Musterdaten des angegebenen Abschnitts werden in Nadeleinstichpunkteinheiten gelöscht. Je nachdem, wie die Musterdaten nach dem gelöschten Punkt verschoben werden, gibt es die Methode der Relativpunktlöschung und der Absolutpunktlöschung...
  • Seite 67 ④ Führen Sie die Relativpunktlöschung aus. E auf dem Punktlöschungs-Be- Wenn die Eingabetaste stätigungsbildschirm gedrückt wird, wird die Punktlöschung ausgeführt, und das Display schaltet auf den Standardbild- schirm zurück. Im Falle einer Relativpunktlöschung wird das ganze Muster nach dem gelöschten Punkt verschoben, während die Bezie- hung vor der Löschung beibehalten wird.

  • Seite 68: Punktverschiebung (071 Und 075)

    (2) Punktverschiebung (071 und 075) Diese Funktion verschiebt den angegebenen Nadeleinstichpunkt. Je nachdem, wie die Musterdaten nach dem verschobenen Punkt verschoben werden, gibt es die Methode der Relativpunktverschiebung und der Absolutpunktverschiebung Durch Punktverschiebung können nicht nur die mit Punktnäheingabe erzeugten Musterdaten, sondern auch die mit einer Funktion, wie z.B.
  • Seite 69 Im Falle einer Relativpunktverschiebung wird das ganze Mu- ster nach dem verschobenen Punkt verschoben, während die vorherige Beziehung beibehalten wird. Verschiebung Relativpunktverschiebung Im Falle einer Absolutpunktverschiebung wählen Sie Abso- lutpunktverschiebung (Funktionscode 075) auf dem Codelistenbildschirm, und führen Sie die Funktion aus. In diesem Fall werden die Musterdaten nach dem verscho- benen Punkt nicht verschoben.

  • Seite 70: Punkthinzufügung (076)

    (3) Punkthinzufügung (076) Der Punkt wird nach dem angegebenen Nadeleinstichpunkt hinzugefügt. Die Musterdaten nach dem hinzugefügten Punkt werden nicht verschoben. Punkthinzufügung kann nicht nur zu den mit Punktnä- heingabe erzeugten Musterdaten, sondern auch zu den mit einer Funktion, wie z.B. Geradennähen und dergleichen, eingegebenen Daten hinzugefügt werden.
  • Seite 71 ④ Führen Sie die Absolutpunkthinzufügung aus. D auf dem Absolutpunkthinzu- Wenn die Eingabetaste fügungs-Bestätigungsbildschirm gedrückt wird, wird die Punkt- hinzufügung ausgeführt, und das Display schaltet auf den Standardbildschirm zurück. 1. Achten Sie darauf, dass der Abstand nach der Umwandlung als Ergebnis der Punkthin- zufügung nicht die maximale Stichlänge der Nähmaschine überschreitet.

  • Seite 72: Absolutpunktlöschung (Sprungvorschub) (145)

    (4) Absolutpunktlöschung (Sprungvorschub) (145) Abschnitts auf der Basis eines Nadeleinstichpunkts und Änderungen an den Sprungvorschubpunkten. Punktlöschung wird nicht nur für die Musterdaten, die mithilfe der Punktnähen-Eingabe erzeugt wurden, sondern auch für andere Musterdaten aktiviert, die mithilfe einer beliebigen Funktion, wie z. B. Linear- nähen, erzeugt wurden.

  • Seite 73: Scheitelpunktänderung

    5-2. Scheitelpunktänderung (1) Scheitelpunktlöschung (072 und 077) Diese Funktion löscht einen angegebenen Scheitelpunkt der Musterdaten. Je nachdem, wie die Musterdaten nach dem gelöschten Punkt verschoben werden, gibt es die Methode der Relativscheitelpunktlöschung und der Absolutscheitelpunktlöschung Diese Funktion kann nicht ausgeführt werden, wenn der angegebene Punkt ein Nadeleinstichpunkt au- ßer dem Scheitelpunkt ist.

  • Seite 74: Scheitelpunktverschiebung (073 Und 078)

    (2) Scheitelpunktverschiebung (073 und 078) Diese Funktion verschiebt den angegebenen Nadeleinstichpunkt. Je nachdem, wie die Musterdaten nach dem verschobenen Punkt verschoben werden, gibt es die Methode der Relativscheitelpunktver- schiebung und der Absolutscheitelpunktverschiebung Im Falle der Relativscheitelpunktverschiebung : Diese Funktion kann nicht ausgeführt werden, wenn der angege- bene Punkt ein Nadeleinstichpunkt außer dem Scheitelpunkt ist.

  • Seite 75: Elementlöschung (063)

    5-3. Elementlöschung (063) Diese Funktion löscht ein Nähelement und den auf das Element bezogenen Maschinenbefehl. Alle Elemente nach der Löschung werden um die Anzahl der gelöschten Elemente verschoben. ① Rufen Sie den Elementlöschungs-Ausführungsbildschirm auf. A auf dem Standardbild- Wenn die Elementlöschtaste schirm gedrückt oder Elementlöschung (Funktionscode 063) auf dem Codelistenbildschirm gewählt und ausge- führt wird, wird der Elementlöschungs-Ausführungsbildschirm...

  • Seite 76: Sprungvorschubgeschwindigkeitsänderung (060)

    5-4. Sprungvorschubgeschwindigkeitsänderung (060) Die Sprungvorschubgeschwindigkeit kann auf das erzeugte Sprungvorschubelement in Bezug auf das Element geändert werden. ① Rufen Sie den Sprungvorschubgeschwindigkeits-Ände- rungsbildschirm auf. Wenn Sprungvorschubgeschwindigkeitsänderung (Funktions- code 060) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Sprungvorschubgeschwin- digkeits-Änderungsbildschirm. ②...

  • Seite 77: Nähgeschwindigkeitsabschnittsänderung (061)

    5-5. Nähgeschwindigkeitsabschnittsänderung (061) Die Nähgeschwindigkeit kann auf das erzeugte Element in Bezug auf die Nadeleinstichpunkte begrenzt werden. ① Rufen Sie den Nähgeschwindigkeitsabschnitts-Ände- rungsbildschirm auf. Drücken Sie die Nähgeschwindigkeitsabschnittsänderungs- taste auf dem Standardbildschirm, oder wählen Sie Nähgeschwindigkeitsabschnittsänderung (Funktionscode 061) auf dem Codelistenbildschirm, und führen Sie die Funktion aus, so dass der Nähgeschwindigkeitsabschnitts-Än- derungsbildschirm erscheint.

  • Seite 78: Stichlängenänderung (062)

    5-6. Stichlängenänderung (062) Die Stichlänge zwischen den angegebenen Elementen kann an das erzeugte Element angepasst wer- den. Falls die Stichteilung für das ganze Muster geändert wird, ist die Gesamtteilungsänderung (Funktions- code 140) zu verwenden. ① Rufen Sie den Stichlängenänderungs-Einstellbildschirm auf. Wenn Stichlängenänderung (Funktionscode 062) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Stichlängenänderungs-Einstellbildschirm.

  • Seite 79: Symmetrie

    5-7. Symmetrie Eine Figur, die zu dem erzeugten Muster symmetrisch ist, wird erzeugt. Diese Funktion nimmt die ge- genwärtige Nadelposition als Referenz und wirkt sich auf das ganze Muster aus. Wenn diese Funktion ausgeführt wird, ist die aktuelle Nadelposition vorher auf die Bezugsposition einzustellen. (1) X-Achsen-Symmetrie (082) Eine Figur, die zu der durch die gegenwärtige Nadelposition gehenden X-Achse symmetrisch ist, wird erzeugt.

  • Seite 80: Punktsymmetrie (084)

    (3) Punktsymmetrie (084) Eine symmetrische Figur wird unter Verwendung der gegenwärtigen Nadelposition als Referenz er- zeugt. Das gegenwärtige Muster bleibt unverändert, und das symmetrische Muster wird danach hinzu- gefügt. ① Führen Sie die Punktsymmetrie aus. Wenn Punktsymmetrie (Funktionscode 084) auf dem Codelistenbildschirm gewählt und ausgeführt und dann die Eingabetaste auf dem Bestätigungsbildschirm gedrückt wird, wird die Punktsymmetrie ausgeführt.

  • Seite 81: Formpunktänderung

    5-8. Formpunktänderung Formpunkte eines Elements, einschließlich des gegenwärtigen Punkts, können geändert werden. (1) Formpunkthinzufügung (135) Die Hinzufügung eines Formpunkts wird durchgeführt. ① Wählen Sie die Formpunkthinzufügung. Wenn Formpunkthinzufügung (Funktionscode 135) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Presserverschiebungs-Bestätigungsbildschirm. A gedrückt wird, bewegt sich Wenn die Eingabetaste der Presser bis zum 1.
  • Seite 82 ③ Geben Sie die Hinzufügungsposition an. E, um die Hinzufü- Benutzen Sie die Pfeiltasten gungs-Zielposition des Formpunkts mithilfe des Cursors J anzugeben, und drücken Sie dann die Eingabetaste ④ Löschen Sie den Maschinensteuerbefehl. G auf dem Bestätigungs- Drücken Sie die Eingabetaste bildschirm für Maschinensteuerbefehlslöschung, wenn der Ma- schinensteuerbefehl innerhalb des Elements gelöscht werden kann.

  • Seite 83: Formpunktverschiebung (136)

    (2) Formpunktverschiebung (136) Die Verschiebung eines Formpunkts wird durchgeführt. ① Wählen Sie die Formpunktverschiebung. Wählen Sie Formpunktverschiebung (Funktionscode 136) auf dem Codelistenbildschirm, und führen Sie die Funktion aus. Das Bedienungsverfahren der Formpunktverschiebung ist das gleiche wie bei „5-8. (1) Formpunkthinzufügung (135)“ S.77.

  • Seite 84: Formpunktlöschung (137)

    (3) Formpunktlöschung (137) Die Löschung eines Formpunkts wird durchgeführt. ① Wählen Sie die Formpunktlöschung. Wenn Formpunktlöschung (Funktionscode 137) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Presserverschiebungs-Bestätigungsbildschirm. A gedrückt wird, bewegt sich Wenn die Eingabetaste der Presser, und der Formpunkt-Angabebildschirm wird aufge- rufen.

  • Seite 85: Gesamtteilungsänderung (140)

    ④ Führen Sie die Formpunktlöschung aus. F auf dem Formpunktlö- Wenn die Eingabetaste schungs-Bestätigungsbildschirm gedrückt wird, wird die Form- punktlöschung ausgeführt, und das Display schaltet auf den Standardbildschirm zurück. Die nachstehende Abbildung zeigt ein Beispiel, bei dem Form- punkt G gelöscht wird. 5-9.

  • Seite 86: Absolutelementlöschung (143)

    5-10. Absolutelementlöschung (143) Diese Funktion löscht ein oder mehrere Nähelemente und den Befehl für mechanische Steuerung auf einer Element-zu-Element-Basis. Sprungvorschub, der den Anfangs- und Endpunkt des (der) gelösch- ten Elements (Elemente) verbindet, wird automatisch eingefügt. Infolgedessen werden die nachfol- genden Elemente nicht vorwärts transportiert. Wenn Sie die nachfolgenden Elemente vorwärts trans- portieren wollen, sollten Sie die Elementlöschung (Funktionscode 063) verwenden.

  • Seite 87: Elementteilung (141)

    5-11. Elementteilung (141) Diese Funktion teilt ein Element in zwei Elemente auf. Partielle Löschung und partielle Teilungsände- rung können durch Aufteilen des Elements ausgeführt werden. In diesem Abschnitt wird das Verfahren zum Löschen des Abschnitts ❸ aus dem Kreiselement ❷ als Beispiel beschrieben. ❷...
  • Seite 88 ③ Verschieben des gegenwärtigen Punkts nach ❸ Verschieben Sie den gegenwärtigen Punkt auf ähnliche Weise wie bei ① nach ❸ , indem Sie die Rückwärtstransporttaste A und die Vorwärtstransporttaste B auf dem ❸ Standardbildschirm verwenden. ④ Ausführen der Elementteilung Wenn Elementteilung (Funktionscode 141) ähnliche Weise wie bei ②...

  • Seite 89: Volle Drehung (138) / Partielle Drehung (139)

    5-12. Volle Drehung (138) / Partielle Drehung (139) Diese Funktion dreht das erzeugte Muster ganz oder einen Teil der Nadeleinstichpunkte des Musters. Verwenden Sie die volle Drehung (Funktionscode 138) , um das ganze Muster zu drehen, oder die partielle Drehung (Funktionscode 139) , um einen Teil der Nadeleinstichpunkte des Musters zu drehen.
  • Seite 90 ③ Angeben des Drehungsobjekts (im Falle von partieller Drehung) C und die Rückwärt- Die Drehungsobjekt-Plustaste D werden nur für partielle Drehung ange- stransporttaste zeigt, um die Angabe eines Drehungsobjekts zu ermöglichen. Die Einstellung eines Drehungsobjekts erfolgt auf der Basis des Nähbereichs, der zwischen Sprungvorschub und dem nächsten Sprungvorschub eingeschlossen ist.
  • Seite 91 Wenn ein Drehungswinkel auf dem Zahlenwert-Eingabebild- M gedrückt schirm eingegeben und die Eingabetaste wird, wird der Bestätigungsbildschirm für die Materialklammer- bewegung angezeigt. Dabei bewegt sich die Materialklammer zusammen mit dem Drehungswinkel. Falls das Drehungsobjekt bei der Drehung den Nähbereich N angezeigt. überschreitet, wird O auf dem Bestätigungsbild- Wenn die Eingabetaste...

  • Seite 92: Musterfunktionen

    6. MUSTERFUNKTIONEN 6-1. Musterkopieren (086) Bis zu 10 Kopien können von dem erzeugten Muster erstellt werden. ① Wählen Sie Musterkopieren. Wenn Musterkopieren (Funktionscode 086) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Musterkopierpositions-Angabebildschirm. ② Geben Sie das Kopierziel des Musters an. Stellen Sie das Kopierziel mithilfe der Pfeiltasten auf die gewünschte Position ein.

  • Seite 93: Musterverschiebung (085)

    6-2. Musterverschiebung (085) Eine Parallelverschiebung des erzeugten Musters wird durchgeführt. Die Positionierung kann bequem durchgeführt werden, indem die gegenwärtige Position zu der gewünschten Zielposition verschoben wird. ① Verschiebung zur Bezugsposition. Verschieben Sie den gegenwärtigen Punkt auf dem Standard- bildschirm mit der Vorwärts- oder Rückwärtstransporttaste zu der gewünschten Bezugsposition.

  • Seite 94: Musterlöschung (087)

    6-3. Musterlöschung (087) Alle erzeugten Musterdaten werden gelöscht. ① Wählen Sie Musterlöschung. Wenn Musterlöschung (Funktionscode 087) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Musterlöschungs-Bestätigungsbildschirm. ② Führen Sie die Musterlöschung aus. A wird die Musterlö- Durch Drücken der Eingabetaste schung ausgeführt, und das Display schaltet auf den Stan- dardbildschirm zurück.

  • Seite 95: Musterlesen

    6-4. Musterlesen Musterdaten werden gelesen. Verwenden Sie ein mit dem IP-420 formatiertes Speichermedium. (1) Lesen Sie die Musterdaten ① Wählen Sie Musterlesen. Wenn die Musterlesetaste auf dem Standardbildschirm gedrückt wird, erscheint der Musterlesebildschirm. ② Wählen Sie das zu lesende Muster.
  • Seite 96 1. Durch Drücken der Musterinformationstaste F wird der Musterinformationsbild- schirm aufgerufen, auf dem die Musterda- teninformationen der gegenwärtig gewählten Musternummer überprüft werden können. Durch Drücken der Abbruchtaste schaltet das Display wieder auf den Musterle- sebildschirm zurück. 2. Durch Drücken der Sprungvorschub-Lese- E kann gewählt werden, ob der taste Sprungvorschub bis zum Nähen beim Lesen...

  • Seite 97: Einstellen Des Vergrößerungs-/Verkleinerungsverhältnisses

    (2) Einstellen des Vergrößerungs-/Verkleinerungsverhältnisses Es ist möglich, ein vergrößertes oder verkleinertes Muster auszulesen, indem das Vergrößerungs-/ Verkleinerungsverhältnis vorher eingestellt wird. ① Stellen Sie das X-Vergrößerungs-/Verkleinerungsverhältnis ein. Durch Drücken der X-Vergrößerungs-/Verkleinerungsverhält- A wird der X-Vergrößerungs-/Verklei- nis-Einstelltaste nerungsverhältnis-Einstellbildschirm aufgerufen. Der Einstellwert des gegenwärtigen X-Vergrößerungs-/Verklei- nerungsverhältnisses wird auf der X-Vergrößerungs-/Verklei- nerungsverhältnis-Einstelltaste angezeigt.
  • Seite 98 ④ Wählen Sie das Vergrößerungs-/Verkleinerungsverfahren. Als Vergrößerungs-/Verkleinerungsverfahren kann entweder Vergrößerung/Verkleinerung der Stichlänge oder Erhöhung/Er- niedrigung der Stichzahl gewählt werden. Durch Drücken der Vergrößerungs-/Verkleinerungsverfah- C wird der Vergrößerungs-/Verkleine- rens-Wahltaste rungsverfahrens-Auswahlbildschirm aufgerufen. Das gegenwärtig gewählte Vergrößerungs-/Verkleinerungs- verfahren wird auf der Vergrößerungs-/Verkleinerungsverfah- rens-Wahltaste angezeigt. (Erhöhung/Erniedrigung der Stichzahl , Vergrößerung/ Verkleinerung der Stichlänge...

  • Seite 99: Festlegen Des Auslesedatentyps

    (3) Festlegen des Auslesedatentyps Sie können das zum Lesen der Musterdaten verwendete Speichermedium und die Art der Musterdaten wählen. Die folgenden Speichermedien können gewählt werden. Das gegenwärtig gewählte Speichermedium wird als Piktogramm bei A angezeigt. Speichermedium Piktogramm Nähmaschinenspeicher Speichermedium Die folgenden Daten können gewählt werden. Das gewählte Datenformat wird auf der Musterdatentyp-Wahltaste angezeigt.
  • Seite 100 ① Wählen Sie das Speichermedium. B wird Durch Drücken der Speichermedien-Wahltaste der Speichermedien-Einstellbildschirm aufgerufen. Wählen Sie in C das Speichermedium, von dem Daten ausgelesen werden sollen, unter Nähmaschinenspeicher und Speichermedium aus. Die Darstellung der gewählten Taste wird invertiert D wird die Einstellung Durch Drücken der Eingabetaste gewählt, und das Display schaltet auf den Musterlesebild- schirm zurück.

  • Seite 101: Musterschreiben

    6-5. Musterschreiben Musterdaten werden geschrieben. Verwenden Sie ein mit dem IP-420 formatiertes Speichermedium. (1) Schreiben Sie die Musterdaten ① Wählen Sie Musterschreiben. Wenn die Musterschreibtaste auf dem Standardbild- schirm gedrückt wird, erscheint der Musterschreibbildschirm. ② Geben Sie die Musternummer an.

  • Seite 102: Formatieren Des Speichermediums (090)

    7. FORMATIEREN DES SPEICHERMEDIUMS (090) Das Speichermedium wird formatiert. ① Aufrufen des Speichermedien-Formatierbildschirms. Durch Drücken der Modustaste auf dem Standardbild- schirm wird der Modusbildschirm aufgerufen. Wenn Sie nun A drücken, erscheint der Speicher- die Formatiertaste medien-Formatierbildschirm. Wenn Formatieren (Funktionscode 090) auf dem Codelistenbildschirm gewählt wird, kann auch der Formatier- bildschirm gewählt werden.

  • Seite 103: Probenähen

    8. PROBENÄHEN Durch Probenähen kann die Form und dergleichen des mithilfe der ausgelesenen Daten oder der Ein- gabefunktion erzeugten Musters überprüft werden. Der Bildschirm und die einstellbaren Posten für Probenähen hängen vom jeweiligen Modell ab. Die folgende Beschreibung basiert auf dem Modell AMS-210EN. Bevor das Probenähen durchgeführt wird, müssen die Einstellungen der Zwischen- presserhöhe und der Fadenspannung registriert werden.
  • Seite 104 (c) Wenn die Fadenspannungs-Einstelltaste gedrückt wird, erscheint das Popup-Fenster für die Fadenspannungs-Bezugswerteinstellung. Geben Sie den Wert mit den Zifferntasten bzw. den F ein, legen Sie den Wert mit der Tasten G fest, und schalten Sie auf den Eingabetaste Probenähen-Vorbereitungsbildschirm zurück. Der aktuelle Einstellwert wird auf der Fadenspannungs-Einstelltaste angezeigt.

  • Seite 105: Durchführen Des Probenähens

    8-2. Durchführen des Probenähens ① Rufen Sie den Probenähprozessbildschirm auf. A wird der Durch Drücken der Nähvorbereitungstaste Probenähprozessbildschirm aufgerufen. ② Durchführen von Probenähen. Probenähen kann bei normalem Nähmaschinenbetrieb durch- geführt werden. Die Größen in X- und Y-Richtung werden im Feld H ange- zeigt.
  • Seite 106 ④ Überprüfen Sie die Form der Musterdaten. I auf dem Wenn Sie die Taste MUSTERPRÜFUNG Bildschirm für die Vorbereitung des Probenähens drücken, wird der Musterprüfungsbildschirm angezeigt. Die aktuelle Position wird durch das Symbol (rosa Kreis) an- gezeigt. Die Näh-Startposition wird durch (blauer Punkt) und die Näh-Endposition durch (rosa Punkt) gekennzeichnet.

  • Seite 107: Einstellfunktion

    9. EINSTELLFUNKTION 9-1. Kommentareingabe Die Musterdaten können mit einem Kommentar versehen werden. ① Rufen Sie den Kommentareingabebildschirm auf. A auf dem Drücken Sie die Kommentareingabetaste Standardbildschirm. Der Kommentareingabebildschirm wird aufgerufen. Wenn das Musterinformationsanzeigefeld auf Kommentaranzeige eingestellt ist („14. DURCH- FÜHRUNG DER ANZEIGE-EINSTELLUNG ④ Führen Sie die Posteneinstellung durch.“...

  • Seite 108: Klammer-Umkehreinstellung (091)

    9-2. Klammer-Umkehreinstellung (091) Die Einstellung der Klammerumkehrung wird durchgeführt. ① Rufen Sie den Umkehrungs-Einstellbildschirm auf. Wenn Umkehrungs-Einstellung (Funktionscode 091) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Umkehrungs-Einstellbildschirm. ② Wählen Sie das Umkehrverfahren. A oder optio- Wählen Sie automatische Umkehrung B für die Klammer-Umkehrbewegung.

  • Seite 109: Einstellung Des Zwischenpresserhöhenbezugswerts (115)

    9-4. Einstellung des Zwischenpresserhöhenbezugswerts (115) Der Zwischenpresserhöhenbezugswert wird eingestellt. ① Rufen Sie den Zwischenpresserhöhenbezugswert-Ein- stellbildschirm auf. Wenn der Zwischenpresserhöhenbezugswert (Funktionscode 115) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Zwischenpresserhöhenbezugs- wert-Einstellbildschirm. ② Stellen Sie den Zwischenpresserhöhenbezugswert ein. Geben Sie den Wert mit den Zifferntasten direkt ein, oder erhöhen/erniedrigen Sie den Wert schrittweise B auf dem Zwischenpres- mit der Taste + oder –...

  • Seite 110: Wahl Des Abschlussverfahrens (110)

    10. WAHL DES ABSCHLUSSVERFAHRENS (110) Die Einstellung der Verfolgungsausführung am Ende der Eingabe wird durchgeführt. ① Rufen Sie den Abschlussverfahrens-Auswahlbildschirm auf. Wenn Abschlussverfahrenswahl (Funktionscode 110) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erscheint der Abschlussverfahrens-Auswahlbildschirm. ② Wählen Sie das Abschlussverfahren. Wählen Sie, ob nach Abschluss der grafischen Formeingabe und Durchführung der Verfolgung der Nadeleinstichpunkte des erzeugten Nähelements eine schrittweise Rückkehr zum...

  • Seite 111: Zuweisung Von Funktionen Zu Den Tasten F1 Bis F5 (112)

    11. ZUWEISUNG VON FUNKTIONEN ZU DEN TASTEN F1 BIS F5 (112) Funktionen werden den F-Tasten zugewiesen. Die Anfangsanzeige ist wie folgt. <Anfangsanzeigebildschirm> Serie AMS-E Serie LK-1900B Serie AP AMS-251 Serie AMS-EN ① Rufen Sie den Funktionswahl- und Einstellbildschirm auf. Wenn Funktionswahl- und Einstellung (Funktionscode 112) auf dem Codelistenbildschirm gewählt und ausge- führt wird, erscheint der Funktionswahl- und Einstellbildschirm.
  • Seite 112 ④ Anzeige der zugewiesenen Funktion Die den F-Tasten zugewiesenen Funktionscodes werden im Feld G angezeigt. Drücken Sie eine noch unbelegte F-Taste um die Codezuweisung fortzusetzen. I wird das Display auf Durch Drücken der Abbruchtaste den Standardbildschirm zurückgeschaltet. ⑤ Verwendung der F-Tasten. Wenn einer F-Taste eine Funktion zugewiesen wurde, wird die zugewiesene Funktion in Form eines Piktogramms J auf der Taste angezeigt.

  • Seite 113: Anzeigen Detaillierter Einstellwertinformationen (093)

    12. ANZEIGEN DETAILLIERTER EINSTELLWERTINFORMATIONEN (093) Der Einstellungsinhalt der Musterdaten kann überprüft werden. ① Rufen Sie den Einstellwert-Bezugsbildschirm auf. Wenn Einstellwertbezug (Funktionscode 093) dem Codelistenbildschirm gewählt und ausgeführt wird, er- scheint der Einstellwert-Bezugsbildschirm. Der anzuzeigende Inhalt kann mit der Aufwärts/Abwärts-Bild- A umgeschaltet werden. lauftaste B wird das Display auf Durch Drücken der Abbruchtaste...
  • Seite 114 Liste der Inhaltsanzeige auf dem Einstellwert-Bezugsbildschirm Inhalt Anzeige ❶ Gesamtstichzahl ❷ Umkehrungseinstellung Automatische Umkehrung Optionale Umkehrung ❸ X-Vergrößerungsverhältnis ❹ Y-Vergrößerungsverhältnis ❺ X-Koordinaten für Vergrößerungs-/Verkleinerungs- Bezugspunkt ❻ Y-Koordinaten für Vergrößerungs-/Verkleinerungs- Bezugspunkt ❼ Verfolgungseinstellung Verfolgung Keine Verfolgung ❽ JOG RVL – 110 –...

  • Seite 115: Anzeigen Detaillierter Informationen Zur Aktuellen Nadel- Position

    13. ANZEIGEN DETAILLIERTER INFORMATIONEN ZUR AKTUELLEN NADELPOSITION Die detaillierten Informationen zur aktuellen Nadelposition können überprüft werden. ① Zeigen Sie den Inhalt des Musteranzeigebildschirms an. Drücken Sie die Musterinhalt-Anzeigetaste auf dem Standardbildschirm, um den Musterinhalt-Anzeigebildschirm aufzurufen. Der anzuzeigende Inhalt kann mit der Aufwärts/Abwärts-Bild- A umgeschaltet werden.
  • Seite 116 Liste der Inhaltsanzeigen auf dem Musterinhalt-Anzeigebildschirm Inhalt Anzeige ❶ Der Nadeleinstichtyp der aktuellen Nadelposition wird angezeigt. Anfang Mitte des Spitze Ende des Ende des Musters Elements Musters Musters ❷ Der Elementtyp der aktuellen Nadelposition wird angezeigt. Sprungvorschub Punkt Vieleck Bogen Kreis Kurve Im Falle eines...

  • Seite 117: Durchführung Der Anzeige-Einstellung

    14. DURCHFÜHRUNG DER ANZEIGE-EINSTELLUNG Die Einstellung des Bildschirm-Anzeigeverfahrens wird durchgeführt. ① Rufen Sie den Anzeige-Einstellbildschirm auf. Wenn die Anzeige-Einstelltaste auf dem Standardbild- schirm gedrückt wird, erscheint der Anzeige-Einstellbildschirm. Durch Drücken der Tasten A, B, C, D und E wird der jewei- lige Bildschirm zum Einstellen des Anzeigeverfahrens aufgeru- fen.
  • Seite 118 ③ Führen Sie die Zoomeinstellung durch B auf dem Anzei- Drücken Sie die Zoomeinstelltaste ge-Einstellbildschirm. Der Zoomeinstellbildschirm wird aufgerufen. Geben Sie das für die Anzeige gewünschte Vergrößerungsver- J oder hältnis mithilfe des Zehnerblocks (0-9) der Taste ＋ / － K ein. Die Vergrößerung kann innerhalb des Bereichs von 100 % bis 3200 % eingestellt wer- den.
  • Seite 119 ⑤ Führen Sie die Wahl der Anzeigefarbe durch. D auf dem Drücken Sie die Anzeigefarbenwahltaste Anzeige-Einstellbildschirm. Der Anzeigefarben-Auswahlbild- schirm wird aufgerufen. Für die Farbanzeige des Musters können Sie unter Farban- P, Farbanzeige der zeige nur am aktuellen Punkt Q und Farbanzeige mit Linie mit Spannungswert R wählen.
  • Seite 120 ⑥ Führen Sie die Einstellung der Nadeleinstichpunktanzeige durch. Drücken Sie die Nadeleinstichpunktanzeige-Einstelltaste E auf dem Anzeige-Einstellbildschirm. Der Nadelein- stichpunktanzeige-Einstellbildschirm wird aufgerufen. Zur Auswahl stehen die Optionen für Anzeige aller Nadelein- T, Anzeige von 3 Punkten an, vor oder stichpunkte nach der aktuellen Position, oder Anzeige nur von Anfang und U.

  • Seite 121: Element Vorwärts/Rückwärts (130 Und 131)

    15. ELEMENT VORWÄRTS/RÜCKWÄRTS (130 und 131) Die aktuelle Nadelposition kann in Element-Einheiten vorwärts und rückwärts verschoben werden. ① Wählen Sie Element-Vorwärtsbewegung. Wenn Element-Vorwärtsbewegung (Funktionscode 130) auf dem Codelistenbildschirm gewählt und ausgeführt wird, erfolgt eine Bewegung zur letzten Position des Elements, einschließ- lich der aktuellen Nadelposition.

  • Seite 122: Direktanweisungen Durch Berühren Des Bildschirms

    16. DIREKTANWEISUNGEN DURCH BERÜHREN DES BILDSCHIRMS Bei der Erzeugung oder Änderung eines Musters kann die einzugebende Position direkt auf dem Bild- schirm angewiesen werden. Für Koordinaten-Direktanweisungen stehen je nach dem Anweisungsinhalt der Koordinatenanwei- sungsbildschirm und der Nadeleinstich- und Formpunktanweisungsbildschirm zur Verfügung. 16-1.
  • Seite 123 ④ Verschieben Sie den Presser. E auf dem Presserverschie- Wenn die Eingabetaste bungs-Bestätigungsbildschirm gedrückt wird, wird der Presser zu der mit dem Kreuzcursor angewiesenen Position verscho- ben, und das Display schaltet auf den Positionsangabebild- schirm zurück. Der Presser bewegt sich linear. Falls sich ein Hin- dernis im Weg befindet, kommt es zu einer Kolli- sion mit dem Presser.

  • Seite 124: Nadeleinstichpunkt/Formpunkt-Direktanweisung

    16-2. Nadeleinstichpunkt/Formpunkt-Direktanweisung Die Nadeleinstichpunkte/Formpunkte können direkt gewählt werden. ① Rufen Sie den Nadeleinstichpunkt/Formpunkt-Anwei- sungsbildschirm auf. Wenn die Koordinatenanweisungstaste auf dem Bild- schirm zur Angabe der Nadeleinstichpunkte/Formpunkte, wie z.B. dem Standardbildschirm, gedrückt wird, wird der Form- punkt-Angabebildschirm bzw. der Nadeleinstichpunkt/Form- punkt-Anweisungsbildschirm aufgerufen. ②...

  • Seite 125: Durchführung Der Speicherschalterdaten-Einstellung

    17. DURCHFÜHRUNG DER SPEICHERSCHALTERDATEN-EINSTELLUNG 17-1. Die Einstellung der Speicherschalterdaten wird durchgeführt. ① Rufen Sie den Speicherschalter-Einstellbildschirm auf. Drücken Sie die Modustaste auf dem Standardbild- schirm, um den Modusbildschirm aufzurufen. ② Rufen Sie den Speicherschalter-Datenlistenbildschirm auf. A wird der Durch Drücken der Speicherschaltertaste Speicherschalterdaten-Listenbildschirm aufgerufen.

  • Seite 126: Ändern Der Anzeigesprache

    17-2. Ändern der Anzeigesprache. ① Rufen Sie den Sprachenwahlbildschirm auf. A auf dem Speicher- Wenn die Sprachenwahltaste schalter-Listenbildschirm gedrückt wird, erscheint der Spra- chenwahlbildschirm. Die gegenwärtig gewählte Sprache wird auf der Sprachenwahltaste angezeigt. ② Wählen Sie die Sprache. Die Sprachentastenliste der verfügbaren Sprachen wird im Feld B angezeigt.

  • Seite 127: Ändern Der Anzeigefarbe Des Aktuellen Punkts

    17-3. Ändern der Anzeigefarbe des aktuellen Punkts Es ist möglich, die Anzeigefarbe des Nadeleinstichpunkts und des aktuellen Formpunkts zu ändern. ① Rufen Sie den Anzeigefarben-Auswahlbildschirm auf. Wenn die Anzeigefarben-Wahltaste des aktuellen Punkts A auf dem Speicherschalter-Listenbildschirm ge- drückt wird, erscheint der Anzeigefarben-Auswahlbildschirm. ②...

  • Seite 128: Einstellen Der Ausgabemethode Für Das Zickzack-Nähen

    17-4. Einstellen der Ausgabemethode für das Zickzack-Nähen Wenn Nähdaten auf einen Datenträger geschrieben oder Probenähvorgänge ausgeführt werden sollen, kann die für ein Muster geltende Methode zum Ausgeben des Zickzack-Nähens ausgewählt werden. Wenn Daten auf ein Nähmaschinenmodell oder die PM-1 eingelesen werden sollen, die Zickzacknähen mit einer Näh-Startposition am "Ende"...

  • Seite 129: Diese Funktion Wählt, Ob Der Nähposten-Einstellungsbildschirm Automatisch Angezeigt Wird Oder Nicht

    17-5. Diese Funktion wählt, ob der Nähposten-Einstellungsbildschirm automatisch angezeigt wird oder nicht. Es kann gewählt werden, ob der Nähposten-Einstellungsbildschirm automatisch angezeigt wird oder nicht, wenn ein Funktionscode ausgewählt wird. Nähposten-Einstel- lungsbildschirm ① Anzeigen des Auswahlbildschirms für automatische An- zeige des Nähpostens Wenn die Auswahltaste für automatische Anzeige des Nähpo- A auf dem Speicherschalter-Listenbildschirm stens...

  • Seite 130: Wahl Der Anzeige Des Bestätigungsbildschirms

    17-6. Wahl der Anzeige des Bestätigungsbildschirms Mit dieser Funktion wählen Sie, ob der Bestätigungsbildschirm angezeigt wird oder nicht, wenn der Funktionscode ausgeführt wird. Bestätigungsbildschirm ① Anzeigen des Bestätigungsanzeigen-Auswahlbildschirms A auf Wenn die Bestätigungsanzeigen-Wahltaste dem Speicherschalter-Listenbildschirm gedrückt wird, wird der Bestätigungsanzeigen-Auswahlbildschirms angezeigt. ②...

  • Seite 131: Wahl Des Anzuzeigenden Funktionscodes

    18. WAHL DES ANZUZEIGENDEN FUNKTIONSCODES Der anzuzeigende Funktionscode kann auf dem Codelistenbildschirm ausgewählt werden. ① Rufen Sie den Codelistenanzeige-Auswahlbildschirm auf. A auf dem Wenn die Codelistenanzeige-Wahltaste Modusbildschirm des Körpereingabemodus gedrückt wird, erscheint der Codelistenanzeige-Auswahlbildschirm. ② Wählen Sie den anzuzeigenden Funktionscode aus. Die Funktionscodetasten werden im Feld B des Codelisten- anzeige-Auswahlbildschirm angezeigt.

  • Seite 132: Liste Der Funktionscodes

    19. LISTE DER FUNKTIONSCODES Die nachstehende Liste beschreibt die Funktionscodes. Liste der Funktionscodes Bemerkungen Der Fadenabschneidebefehl wird eingegeben. Der 2. Nullpunkt wird gesetzt. Der Stoppbefehl wird eingegeben. Der Bezugspunkt für Vergrößerung/Verkleinerung wird gesetzt. Der Klammerumkehrbefehl wird eingegeben. Eine Nähmaschinenumdrehung wird eingegeben. EIN/AUS des Fadenspannungsreglers Nr.
  • Seite 133 Liste der Funktionscodes Bemerkungen Nähdaten für Sprungvorschub werden erzeugt. Nähdaten für Punktnähen werden erzeugt. Nähdaten für Geraden- und Kurvennähen werden erzeugt. Nähdaten für Geradennähen werden erzeugt. Nähdaten für Kurvennähen werden erzeugt. Nähdaten für Bogennähen werden erzeugt. Nähdaten für Kreisnähen werden erzeugt. Nähdaten für Geraden-Zickzacknähen werden erzeugt.
  • Seite 134 Liste der Funktionscodes Bemerkungen Nähdaten für Geraden-Doppelgleichrichtungsnähen werden erzeugt. Nähdaten für Kurven-Doppelgleichrichtungsnähen werden erzeugt. Nähdaten für Bogen-Doppelgleichrichtungsnähen werden erzeugt. Nähdaten für Kreis-Doppelgleichrichtungsnähen werden erzeugt. Nähdaten für Kreis-Doppelgleichrichtungsnähen werden erzeugt. Nähdaten für Kurven-Doppelgegenrichtungsnähen werden erzeugt. Nähdaten für Bogen-Doppelgegenrichtungsnähen werden erzeugt. Nähdaten für Kreis-Doppelgegenrichtungsnähen werden erzeugt. Nähdaten des linearen überlappten Rückwärtsnähens werden erstellt.
  • Seite 135 Liste der Funktionscodes Bemerkungen Ein mechanischer Steuerbefehl wird gelöscht. Die Geschwindigkeit der erzeugten Sprungvorschubdaten wird geändert. Die Geschwindigkeit der erzeugten Nähdaten wird geändert. Die Stichlänge der erzeugten Nähdaten wird geändert. Die erzeugten Daten werden in Element-Einheiten gelöscht. Riegeldaten werden erzeugt. Verdichtungsnähdaten werden erzeugt.
  • Seite 136 Liste der Funktionscodes Bemerkungen Der Scheitelpunkt einer Linie wird gelöscht, ohne dass sich die nachfolgenden Daten verschieben. Der Scheitelpunkt einer Linie wird verschoben, ohne dass sich die nachfolgenden Daten verschieben. Ein zur X-Achse der Nadelposition symmetrisches Muster wird hinzugefügt. Ein zur Y-Achse der Nadelposition symmetrisches Muster wird hinzugefügt.
  • Seite 137 Liste der Funktionscodes Bemerkungen Ein Y-symmetrisches Folgenähmuster wird unter Verwendung der aktuellen Nadelposition als Referenz erzeugt. Der Funktionscode wird eingegeben. Aktivierung/Deaktivierung der Datenverfolgung bei Ende/Ausführung wird festgelegt. Eine Funktion wird einer F-Taste zugewiesen. Der Fadenspannungsbezugswert wird eingestellt. – 133 –...
  • Seite 138 Liste der Funktionscodes Bemerkungen Der Zwischenpresserhöhenbezugswert wird eingestellt. * Bei der Serie LK-1900B ist die Wahl nicht möglich. Das Element wird zur letzten Elementposition, einschließlich der aktuellen Nadelposition, verschoben. Im Falle der letzten Position erfolgt eine Bewegung zur letzten Position des nächsten Elements. Das Element wird zur ersten Elementposition, einschließlich der aktuellen Nadelposition, verschoben.
  • Seite 139 Liste der Funktionscodes Bemerkungen Ein Formpunkt wird hinzugefügt. Ein Formpunkt wird verschoben. Ein Formpunkt wird gelöscht. Das ganze Muster wird gedreht. Das Muster wird auf einer Element-zu-Element-Basis gedreht. Die Teilung für das ganze Muster wird geändert. Element wird geteilt. Nähdaten für Mehrfachliniennähen werden erzeugt. Die erzeugten Daten werden auf einer Element-zu-Element-Basis gelöscht.

  • Seite 140: Liste Der Einstellbereiche

    20. LISTE DER EINSTELLBEREICHE < Serie AMS-E > Zunahme/ Posten Min. Wert Anfangswert Abnahme- Max. Wert Einheit Normalnähteilung 0,1 mm 12,7 mm 2,0 mm 0,1 mm Versatznähteilung 0,1 mm 12,7 mm 2,0 mm 0,1 mm Zickzacknähteilung 0,1 mm 12,7 mm 2,0 mm 0,1 mm Rückwärtsnähteilung...
  • Seite 141 < Serie AMS-EN > Zunahme/ Posten Min. Wert Max. Wert Anfangswert Abnahme- Einheit Normalnähteilung 0,1 mm 12,7 mm 2,0 mm 0,1 mm Versatznähteilung 0,1 mm 2,0 mm 0,1 mm 12,7 mm Zickzacknähteilung 0,1 mm 2,0 mm 0,1 mm 12,7 mm Rückwärtsnähteilung 0,1 mm 2,0 mm...
  • Seite 142 < Serie LK-1900B > Zunahme/ Posten Min. Wert Max. Wert Anfangswert Abnahme- Einheit Normalnähteilung 0,1 mm 2,0 mm 0,1 mm 10,0 mm Versatznähteilung 0,1 mm 2,0 mm 0,1 mm 10,0 mm Zickzacknähteilung 0,1 mm 10,0 mm 2,0 mm 0,1 mm Rückwärtsnähteilung 0,1 mm 10,0 mm...
  • Seite 143 < Serie AP > Zunahme/ Posten Min. Wert Max. Wert Anfangswert Abnahme- Einheit Normalnähteilung 0,1 mm 2,0 mm 0,1 mm 6,0 mm Versatznähteilung 0,1 mm 2,0 mm 0,1 mm 6,0 mm Zickzacknähteilung 0,1 mm 6,0 mm 2,0 mm 0,1 mm Rückwärtsnähteilung 0,1 mm 6,0 mm...
  • Seite 144 < AMS-251 > Zunahme/ Posten Min. Wert Max. Wert Anfangswert Abnahme- Einheit Normalnähteilung 0,1 mm 2,0 mm 0,1 mm 12,7 mm Versatznähteilung 0,1 mm 2,0 mm 0,1 mm 12,7 mm Zickzacknähteilung 0,1 mm 12,7 mm 2,0 mm 0,1 mm Rückwärtsnähteilung 0,1 mm 12,7 mm 2,0 mm...

  • Seite 145: Datensicherung

    21. DATENSICHERUNG Die Daten, die beim Drücken der Sicherungstaste auf dem Standardbildschirm und bei der Durchfüh- rung von Probenähen erzeugt wurden, werden in der Nähmaschine gesichert. Beim nächsten Übergang zur Körpereingabe kann die Fortsetzung unter Verwendung der Sicherungs- daten bearbeitet werden. Bei der Durchführung einer Sicherung oder von Probenähen wird das aktuelle Mu- ster überschrieben.

  • Seite 146: Liste Der Fehlercodes

    22. LISTE DER FEHLERCODES Falls während der Bewegung des Körpereingabemodus ein Fehler auftritt, erscheint der Fehlerbildschirm. Auf dem Fehlerbildschirm wird der Fehlercode bei A, das Pikto- gramm mit der Fehlerbeschreibung bei B, und die Fehlermeldung bei C angezeigt. Drücken Sie die Rückstelltaste D, um den normalen Betrieb wiederherzustellen.
  • Seite 147 Fehler-Nr. Anzeige Fehlerbeschreibung und Abhilfemaßnahme E019 Dateigrößen-Überschreitung Die Datei ist zu groß. E024 Die Speichergröße wird überschritten. • Die Stichzahl, die für ein Element erzeugt werden kann, überschreitet die Grenze. Unterteilung für die Erzeugung verwenden. E029 Der Deckel des Medienschlitzes ist offen. E030 Die Nadel ist nicht in der korrekten Position.
  • Seite 148 Fehler-Nr. Anzeige Fehlerbeschreibung und Abhilfemaßnahme E431 Der Transportrahmen wird angehoben. • Senken Sie den Rahmen ab. E432 Keine korrekte Bedienung durchgeführt. • Im Falle von Kreis und Bogen sind keine zwei Formpunkte angegeben worden. • Wenn zwei Formpunkte in Folge an derselben Stelle liegen. E433 Überschreitung der Stichzahlgrenze.

  • Seite 149: Liste Der Meldungen

    23. LISTE DER MELDUNGEN Der Meldungsbildschirm wird angezeigt, um im Körpereingabemo- dus die Ausführung der Verarbeitung zu bestätigen. Auf dem Meldungsbildschirm wird die Meldungsnummer bei A, das Piktogramm mit der Beschreibung der Meldung bei B, und die Meldung bei C angezeigt. Drücken Sie die Eingabetaste um die Verarbeitung fortzusetzen, oder die Abbruchtaste um den Vorgang abzubrechen.
  • Seite 150 Meldungs-Nr. Anzeige Beschreibung der Meldung Bestätigung der Standard-Zickzackstichänderung M510 Der Zickzackstich wird auf Standard-Zickzackstich geändert. OK? M511 Bestätigung der Löschung eines mechanischen Steuerbefehls mitten im Element Der mechanische Steuerbefehl wird an einem Punkt mitten im Element gelöscht. OK? • Löschen Sie den Befehl, wenn eine Neubehandlung des Elements notwendig ist.
