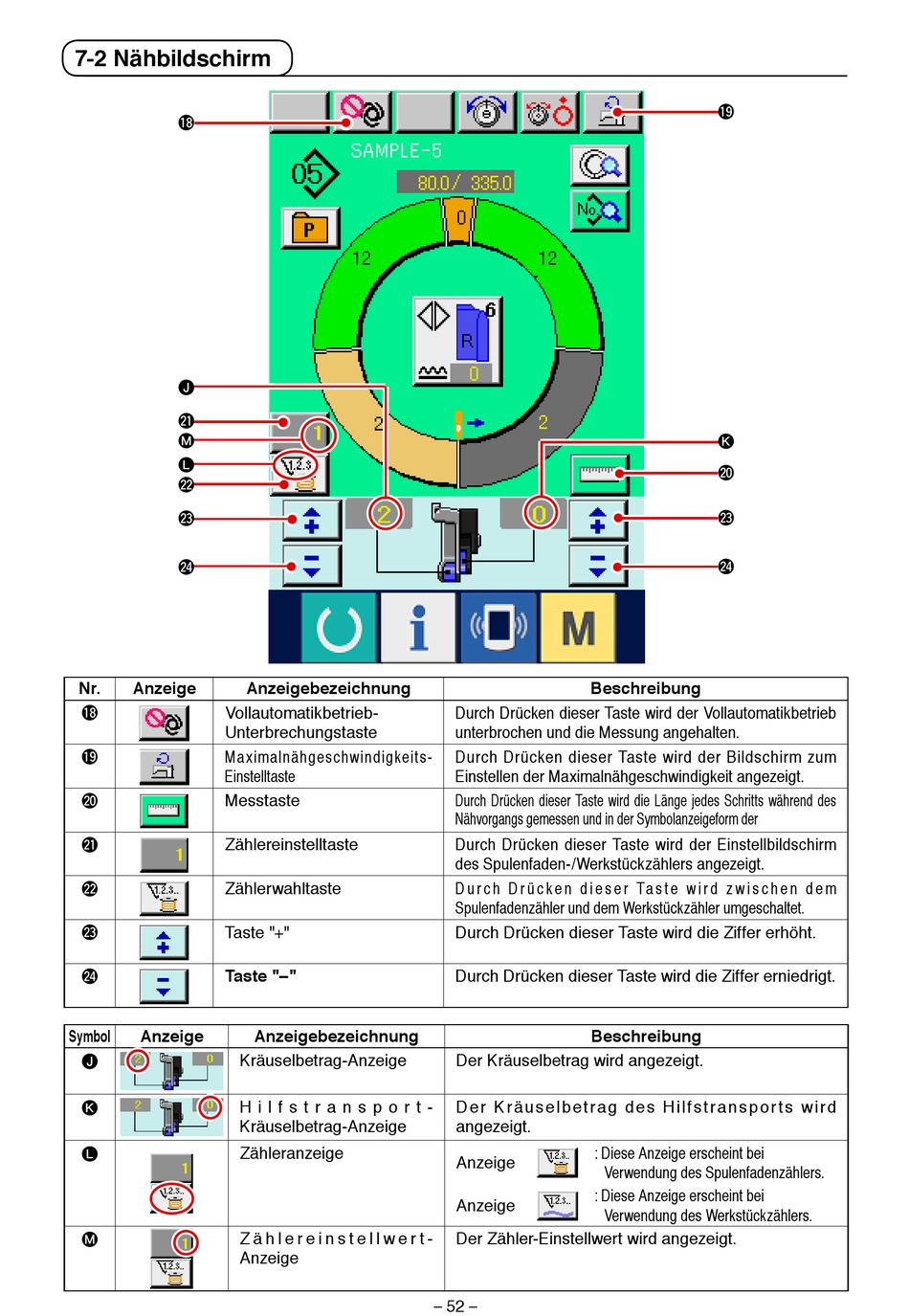

7-2 Nähbildschirm
!8
J
@1
M
L
@2
@3
@4
Nr. Anzeige
Vollautomatikbetrieb-
!8
Unterbrechungstaste
Maximalnähgeschwindigkeits-
!9
Einstelltaste
Messtaste
@0
Zählereinstelltaste
@1
Zählerwahltaste
@2
Taste "+"
@3
Taste "–"
@4
Symbol Anzeige
Kräuselbetrag-Anzeige
J
H i l f s t r a n s p o r t -
K
Kräuselbetrag-Anzeige
Zähleranzeige
L
Z ä h l e r e i n s t e l l w e r t -
M
Anzeige
Anzeigebezeichnung
Anzeigebezeichnung
Beschreibung
Durch Drücken dieser Taste wird der Vollautomatikbetrieb
unterbrochen und die Messung angehalten.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen der Maximalnähgeschwindigkeit angezeigt.
Durch Drücken dieser Taste wird die Länge jedes Schritts während des
Nähvorgangs gemessen und in der Symbolanzeigeform der
Durch Drücken dieser Taste wird der Einstellbildschirm
des Spulenfaden-/Werkstückzählers angezeigt.
D u r c h D r ü c k e n d i e s e r Ta s t e w i r d z w i s c h e n d e m
Spulenfadenzähler und dem Werkstückzähler umgeschaltet.
Durch Drücken dieser Taste wird die Ziffer erhöht.
Durch Drücken dieser Taste wird die Ziffer erniedrigt.
Beschreibung
Der Kräuselbetrag wird angezeigt.
D e r K r ä u s e l b e t r a g d e s H i l f s t r a n s p o r t s w i r d
angezeigt.
: Diese Anzeige erscheint bei
Anzeige
Verwendung des Spulenfadenzählers.
: Diese Anzeige erscheint bei
Anzeige
Verwendung des Werkstückzählers.
Der Zähler-Einstellwert wird angezeigt.
52
– –
