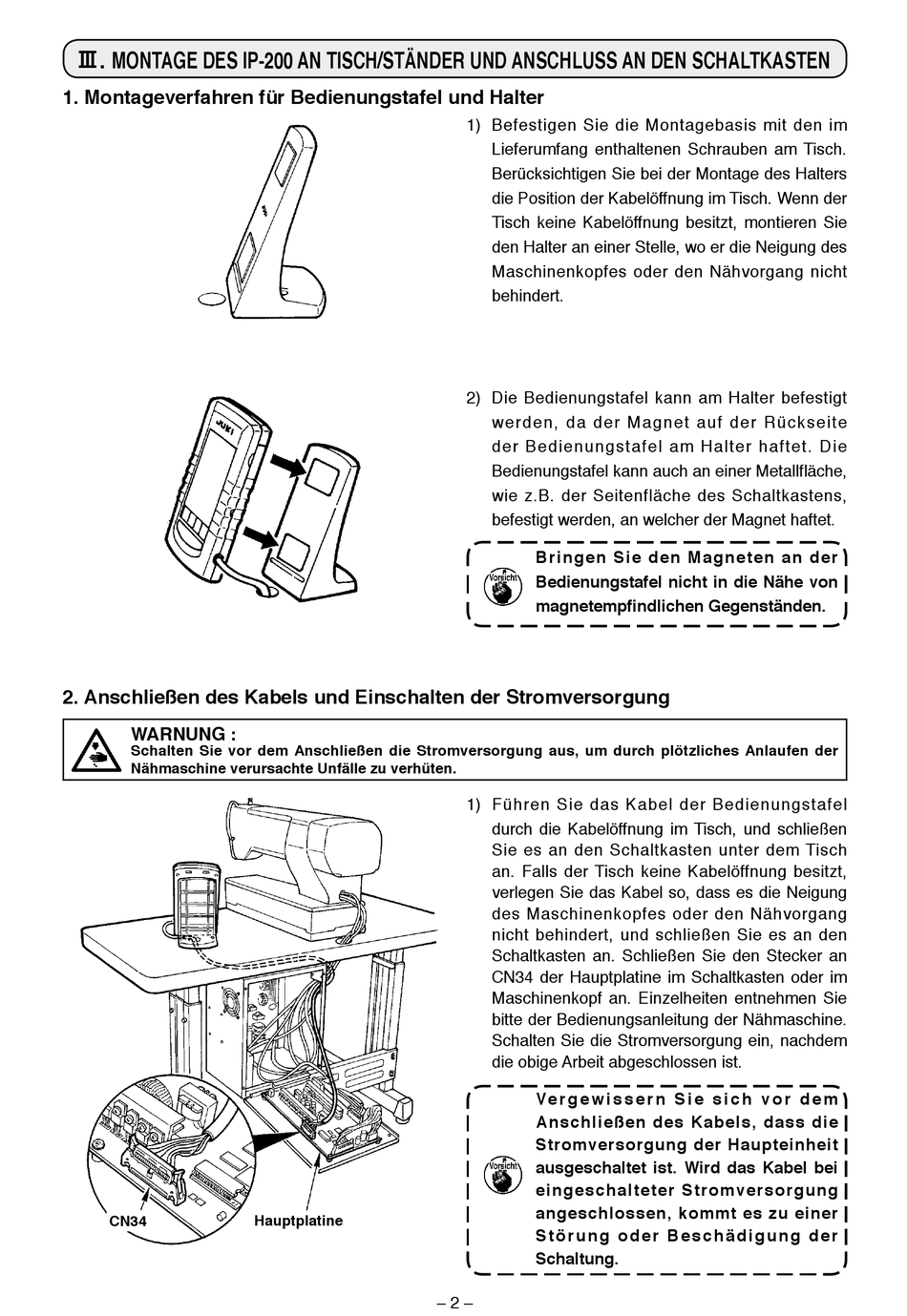

#. MONTAGE DES IP-200 AN TISCH/STÄNDER UND ANSCHLUSS AN DEN SCHALTKASTEN
1. Montageverfahren für Bedienungstafel und Halter
2. Anschließen des Kabels und Einschalten der Stromversorgung
WARNUNG :
Schalten Sie vor dem Anschließen die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
CN34
Hauptplatine
1) Befestigen Sie die Montagebasis mit den im
Lieferumfang enthaltenen Schrauben am Tisch.
Berücksichtigen Sie bei der Montage des Halters
die Position der Kabelöffnung im Tisch. Wenn der
Tisch keine Kabelöffnung besitzt, montieren Sie
den Halter an einer Stelle, wo er die Neigung des
Maschinenkopfes oder den Nähvorgang nicht
behindert.
2) Die Bedienungstafel kann am Halter befestigt
werden, da der Magnet auf der Rückseite
der Bedienungstafel am Halter haftet. Die
Bedienungstafel kann auch an einer Metallfläche,
wie z.B. der Seitenfläche des Schaltkastens,
befestigt werden, an welcher der Magnet haftet.
Bringen Sie den Magneten an der
Bedienungstafel nicht in die Nähe von
magnetempfindlichen Gegenständen.
1) Führen Sie das Kabel der Bedienungstafel
durch die Kabelöffnung im Tisch, und schließen
Sie es an den Schaltkasten unter dem Tisch
an. Falls der Tisch keine Kabelöffnung besitzt,
verlegen Sie das Kabel so, dass es die Neigung
des Maschinenkopfes oder den Nähvorgang
nicht behindert, und schließen Sie es an den
Schaltkasten an. Schließen Sie den Stecker an
CN34 der Hauptplatine im Schaltkasten oder im
Maschinenkopf an. Einzelheiten entnehmen Sie
bitte der Bedienungsanleitung der Nähmaschine.
Schalten Sie die Stromversorgung ein, nachdem
die obige Arbeit abgeschlossen ist.
Ve r g e w i s s e r n S i e s i c h v o r d e m
Anschließen des Kabels, dass die
Stromversorgung der Haupteinheit
ausgeschaltet ist. Wird das Kabel bei
eingeschalteter Stromversorgung
angeschlossen, kommt es zu einer
S t ö r u n g o d e r B e s c h ä d i g u n g d e r
Schaltung.
– 2 –
