WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.

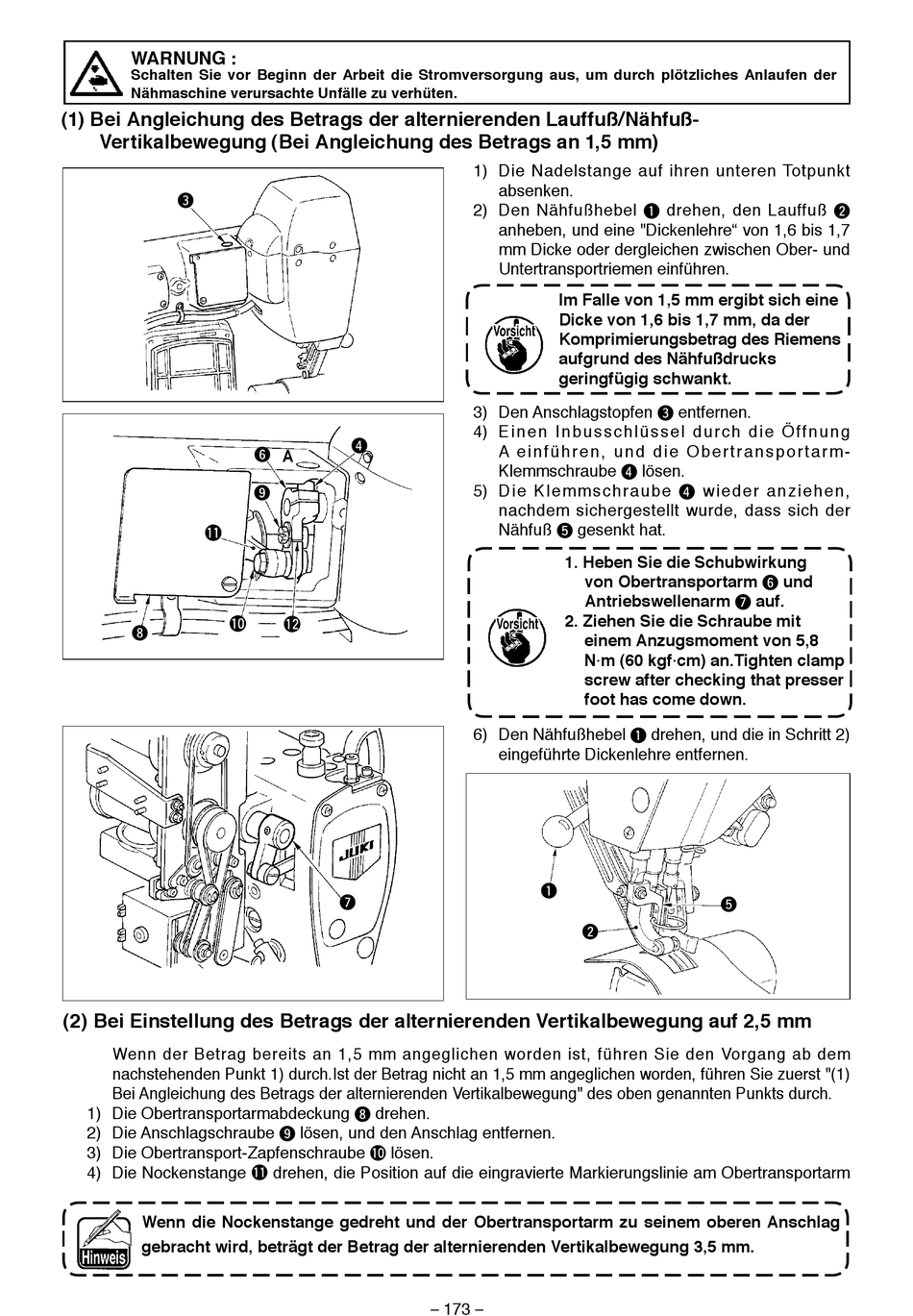

(1) Bei Angleichung des Betrags der alternierenden Lauffuß/Nähfuß-
Vertikalbewegung (Bei Angleichung des Betrags an 1,5 mm)
3
!1
!0
8

(2) Bei Einstellung des Betrags der alternierenden Vertikalbewegung auf 2,5 mm

Wenn der Betrag bereits an 1,5 mm angeglichen worden ist, führen Sie den Vorgang ab dem
nachstehenden Punkt 1) durch.Ist der Betrag nicht an 1,5 mm angeglichen worden, führen Sie zuerst "(1)
Bei Angleichung des Betrags der alternierenden Vertikalbewegung" des oben genannten Punkts durch.
1) Die Obertransportarmabdeckung 8 drehen.
2) Die Anschlagschraube 9 lösen, und den Anschlag entfernen.
3) Die Obertransport-Zapfenschraube !0 lösen.
4) Die Nockenstange !1 drehen, die Position auf die eingravierte Markierungslinie am Obertransportarm
Wenn die Nockenstange gedreht und der Obertransportarm zu seinem oberen Anschlag
gebracht wird, beträgt der Betrag der alternierenden Vertikalbewegung 3,5 mm.
4
A
6
9
!2
7
1) Die Nadelstange auf ihren unteren Totpunkt
absenken.
2) Den Nähfußhebel 1 drehen, den Lauffuß 2
anheben, und eine "Dickenlehre" von 1,6 bis 1,7
mm Dicke oder dergleichen zwischen Ober- und
Untertransportriemen einführen.
Im Falle von 1,5 mm ergibt sich eine
Dicke von 1,6 bis 1,7 mm, da der
Komprimierungsbetrag des Riemens
aufgrund des Nähfußdrucks
geringfügig schwankt.
3) Den Anschlagstopfen 3 entfernen.
4) E i n e n I n b u s s c h l ü s s e l d u r c h d i e Ö ff n u n g
A e i n f ü h r e n , u n d d i e O b e r t r a n s p o r t a r m -
Klemmschraube 4 lösen.
5) Die Klemmschraube 4 wieder anziehen,
nachdem sichergestellt wurde, dass sich der
Nähfuß 5 gesenkt hat.
1. Heben Sie die Schubwirkung
von Obertransportarm 6 und
Antriebswellenarm 7 auf.
2. Ziehen Sie die Schraube mit
einem Anzugsmoment von 5,8
N·m (60 kgf·cm) an.Tighten clamp
screw after checking that presser
foot has come down.
6) Den Nähfußhebel 1 drehen, und die in Schritt 2)
eingeführte Dickenlehre entfernen.
1
2
173
– –
