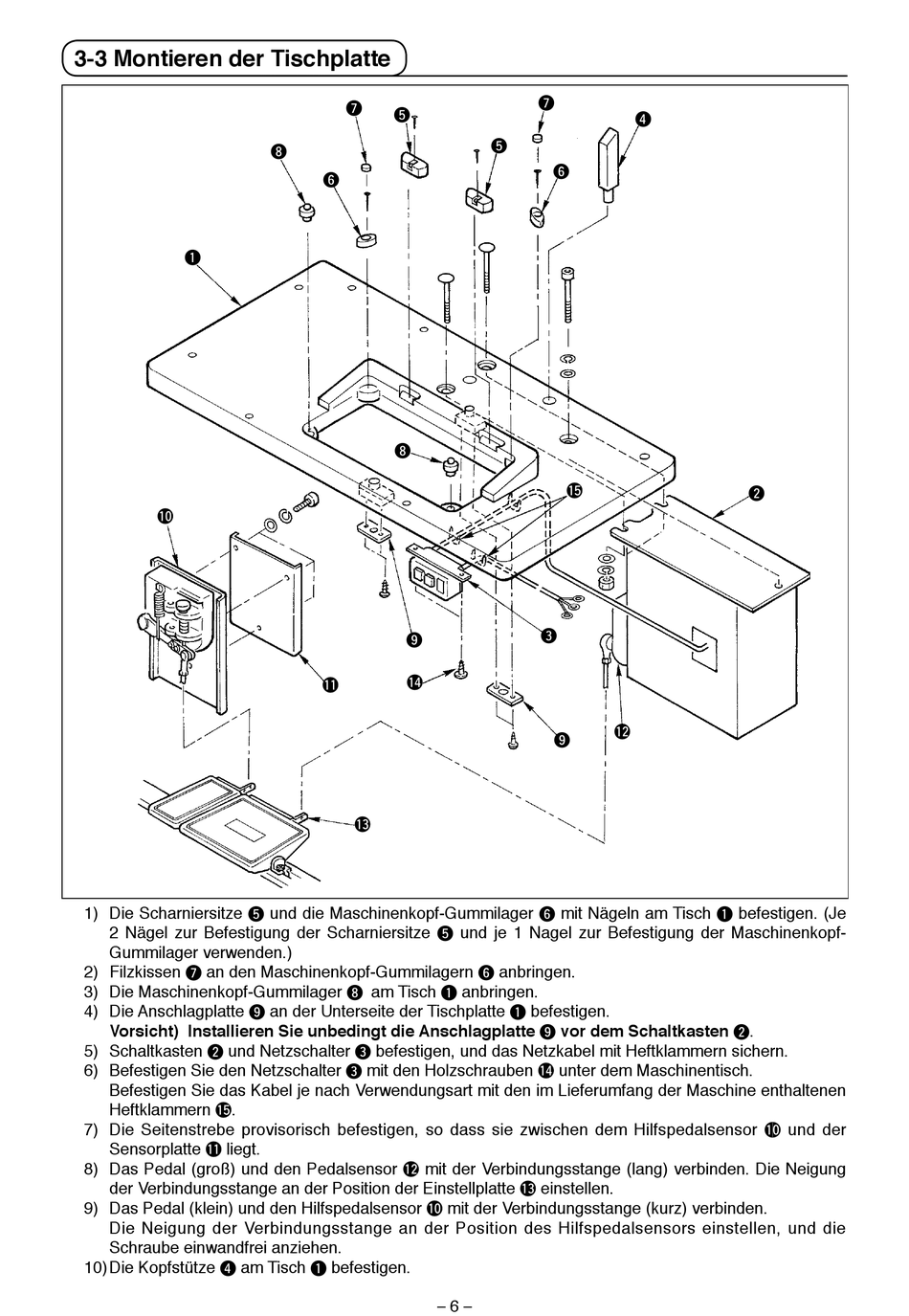

3-3 Montieren der Tischplatte

1
!0
1) Die Scharniersitze 5 und die Maschinenkopf-Gummilager 6 mit Nägeln am Tisch 1 befestigen. (Je
2 Nägel zur Befestigung der Scharniersitze 5 und je 1 Nagel zur Befestigung der Maschinenkopf-
Gummilager verwenden.)
2) Filzkissen 7 an den Maschinenkopf-Gummilagern 6 anbringen.
3) Die Maschinenkopf-Gummilager 8 am Tisch 1 anbringen.
4) Die Anschlagplatte 9 an der Unterseite der Tischplatte 1 befestigen.
Vorsicht) Installieren Sie unbedingt die Anschlagplatte 9 vor dem Schaltkasten 2 .
5) Schaltkasten 2 und Netzschalter 3 befestigen, und das Netzkabel mit Heftklammern sichern.
6) Befestigen Sie den Netzschalter 3 mit den Holzschrauben !4 unter dem Maschinentisch.
Befestigen Sie das Kabel je nach Verwendungsart mit den im Lieferumfang der Maschine enthaltenen
Heftklammern !5 .
7) Die Seitenstrebe provisorisch befestigen, so dass sie zwischen dem Hilfspedalsensor !0 und der
Sensorplatte !1 liegt.
8) Das Pedal (groß) und den Pedalsensor !2 mit der Verbindungsstange (lang) verbinden. Die Neigung
der Verbindungsstange an der Position der Einstellplatte !3 einstellen.
9) Das Pedal (klein) und den Hilfspedalsensor !0 mit der Verbindungsstange (kurz) verbinden.
Die Neigung der Verbindungsstange an der Position des Hilfspedalsensors einstellen, und die
Schraube einwandfrei anziehen.
10) Die Kopfstütze 4 am Tisch 1 befestigen.
7
5
8
6
8
9
!4
!1
!3
–
7
5
6
!5
3
!2
9
6
–
4
2
