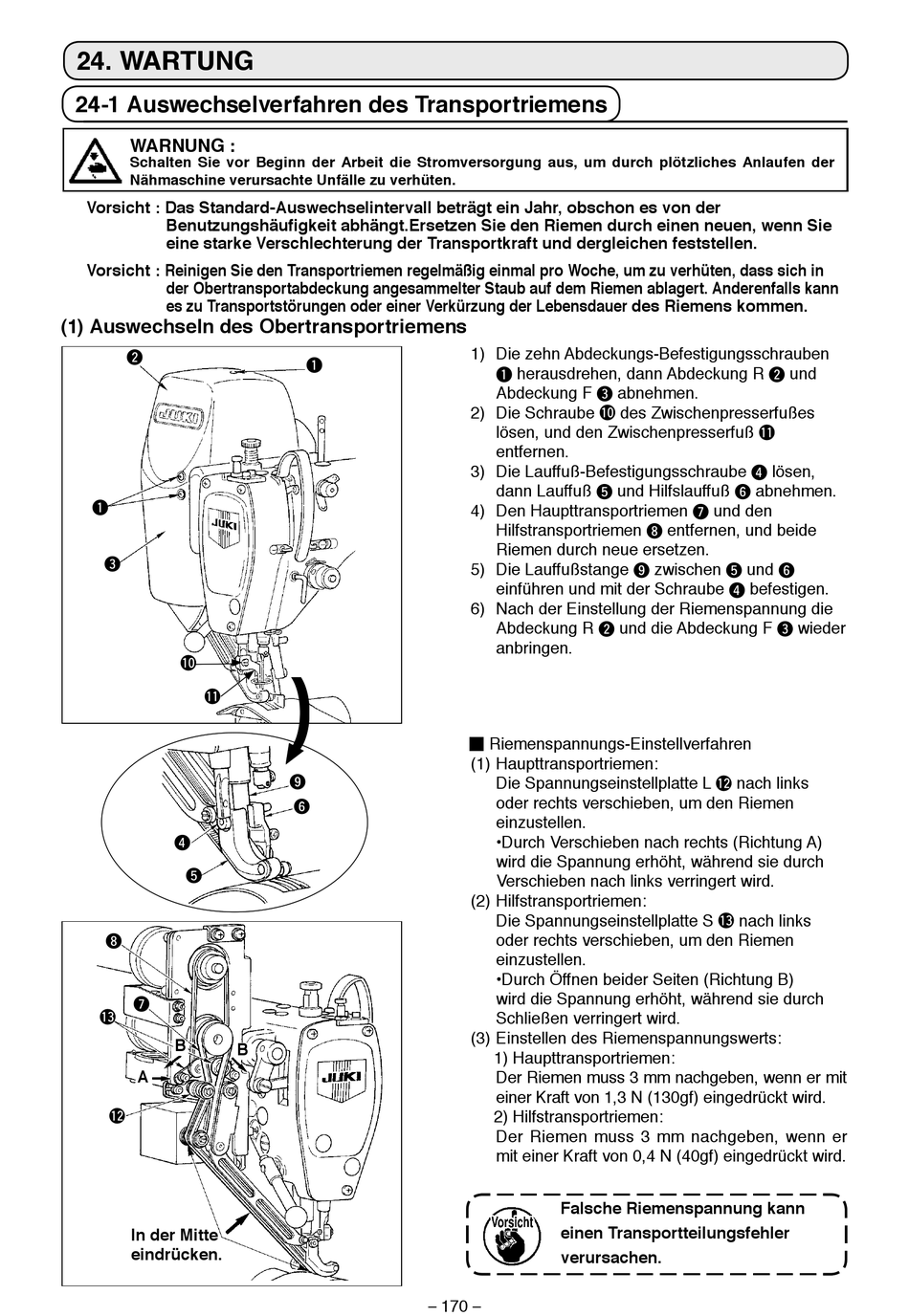

24. WARTUNG

24-1 Auswechselverfahren des Transportriemens

WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
Vorsicht : Das Standard-Auswechselintervall beträgt ein Jahr, obschon es von der
Benutzungshäufigkeit abhängt.Ersetzen Sie den Riemen durch einen neuen, wenn Sie
eine starke Verschlechterung der Transportkraft und dergleichen feststellen.
Vorsicht : Reinigen Sie den Transportriemen regelmäßig einmal pro Woche, um zu verhüten, dass sich in
der Obertransportabdeckung angesammelter Staub auf dem Riemen ablagert. Anderenfalls kann
es zu Transportstörungen oder einer Verkürzung der Lebensdauer des Riemens kommen.

(1) Auswechseln des Obertransportriemens

2
1
3
!0
!1
4
5
8
7
!3
B
A
!2
1
9
6
B
1) Die zehn Abdeckungs-Befestigungsschrauben
1 herausdrehen, dann Abdeckung R 2 und
Abdeckung F 3 abnehmen.
2) Die Schraube !0 des Zwischenpresserfußes
lösen, und den Zwischenpresserfuß !1
entfernen.
3) Die Lauffuß-Befestigungsschraube 4 lösen,
dann Lauffuß 5 und Hilfslauffuß 6 abnehmen.
4) Den Haupttransportriemen 7 und den
Hilfstransportriemen 8 entfernen, und beide
Riemen durch neue ersetzen.
5) Die Lauffußstange 9 zwischen 5 und 6
einführen und mit der Schraube 4 befestigen.
6) Nach der Einstellung der Riemenspannung die
Abdeckung R 2 und die Abdeckung F 3 wieder
anbringen.
■ Riemenspannungs-Einstellverfahren
(1) Haupttransportriemen:
Die Spannungseinstellplatte L !2 nach links
oder rechts verschieben, um den Riemen
einzustellen.
•Durch Verschieben nach rechts (Richtung A)
wird die Spannung erhöht, während sie durch
Verschieben nach links verringert wird.
(2) Hilfstransportriemen:
Die Spannungseinstellplatte S !3 nach links
oder rechts verschieben, um den Riemen
einzustellen.
•Durch Öffnen beider Seiten (Richtung B)
wird die Spannung erhöht, während sie durch
Schließen verringert wird.
(3) Einstellen des Riemenspannungswerts:
1) Haupttransportriemen:
Der Riemen muss 3 mm nachgeben, wenn er mit
einer Kraft von 1,3 N (130gf) eingedrückt wird.
2) Hilfstransportriemen:
Der Riemen muss 3 mm nachgeben, wenn er
mit einer Kraft von 0,4 N (40gf) eingedrückt wird.
Falsche Riemenspannung kann
einen Transportteilungsfehler
verursachen.
