Detaildateneingabebildschirm - JUKI IP-200 Betriebsanleitung

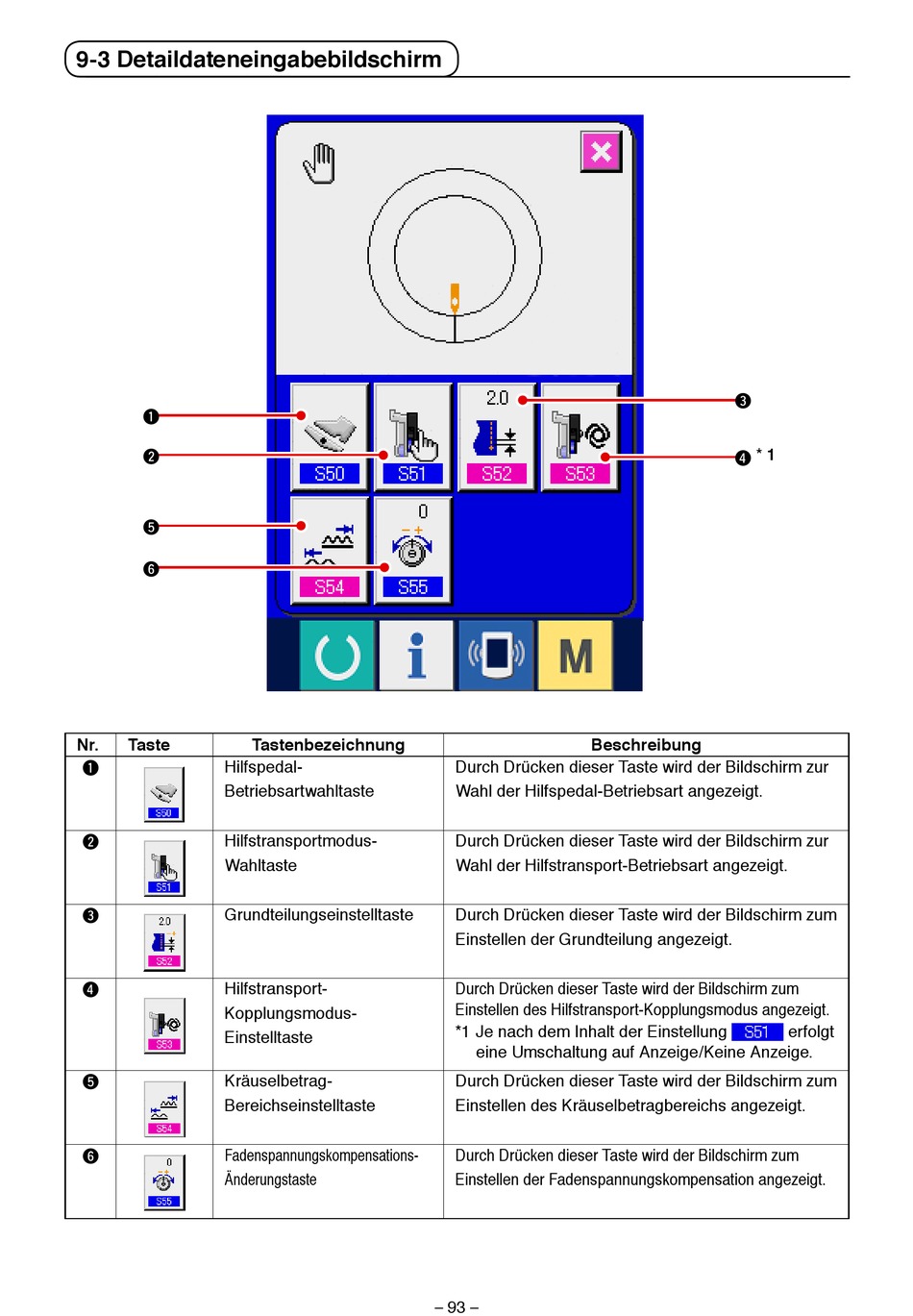

9-3 Detaildateneingabebildschirm

1
2
5
6
Nr. Taste
Hilfspedal-
1
Betriebsartwahltaste
Hilfstransportmodus-
2
Wahltaste
Grundteilungseinstelltaste
3
Hilfstransport-
4
Kopplungsmodus-
Einstelltaste
Kräuselbetrag-
5
Bereichseinstelltaste
Fadenspannungskompensations-
6
Änderungstaste
Tastenbezeichnung Beschreibung
Durch Drücken dieser Taste wird der Bildschirm zur
Wahl der Hilfspedal-Betriebsart angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zur
Wahl der Hilfstransport-Betriebsart angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen der Grundteilung angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen des Hilfstransport-Kopplungsmodus angezeigt.
*1 Je nach dem Inhalt der Einstellung
eine Umschaltung auf Anzeige/Keine Anzeige.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen des Kräuselbetragbereichs angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen der Fadenspannungskompensation angezeigt.
93
– –
3
* 1
4
erfolgt
