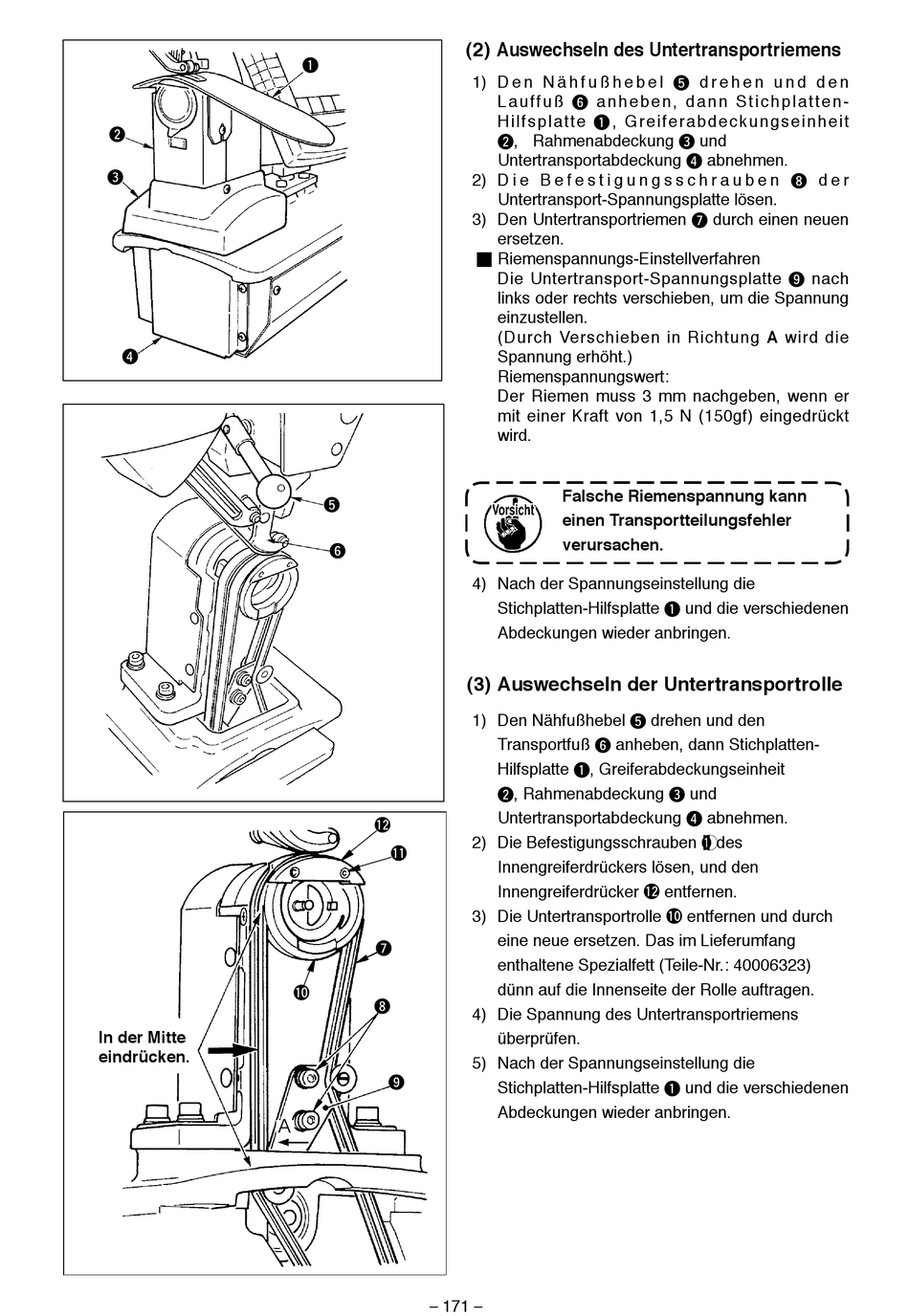

(2) Auswechseln des Untertransportriemens

1) D e n N ä h f u ß h e b e l 5 d r e h e n u n d d e n
L a u ff u ß 6 a n h e b e n , d a n n S t i c h p l a t t e n -
H i l f s p l a t t e 1 , G r e i f e r a b d e c k u n g s e i n h e i t
2 , Rahmenabdeckung 3 und
Untertransportabdeckung 4 abnehmen.
2) D i e B e f e s t i g u n g s s c h r a u b e n 8 d e r
Untertransport-Spannungsplatte lösen.
3) Den Untertransportriemen 7 durch einen neuen
ersetzen.
Riemenspannungs-Einstellverfahren
Die Untertransport-Spannungsplatte 9 nach
links oder rechts verschieben, um die Spannung
einzustellen.
(Durch Verschieben in Richtung A wird die
Spannung erhöht.)
Riemenspannungswert:
Der Riemen muss 3 mm nachgeben, wenn er
mit einer Kraft von 1,5 N (150gf) eingedrückt
wird.
Falsche Riemenspannung kann
einen Transportteilungsfehler
verursachen.
4) Nach der Spannungseinstellung die
Stichplatten-Hilfsplatte 1 und die verschiedenen
Abdeckungen wieder anbringen.
–
