2-2 Bedienungstafel
2
1

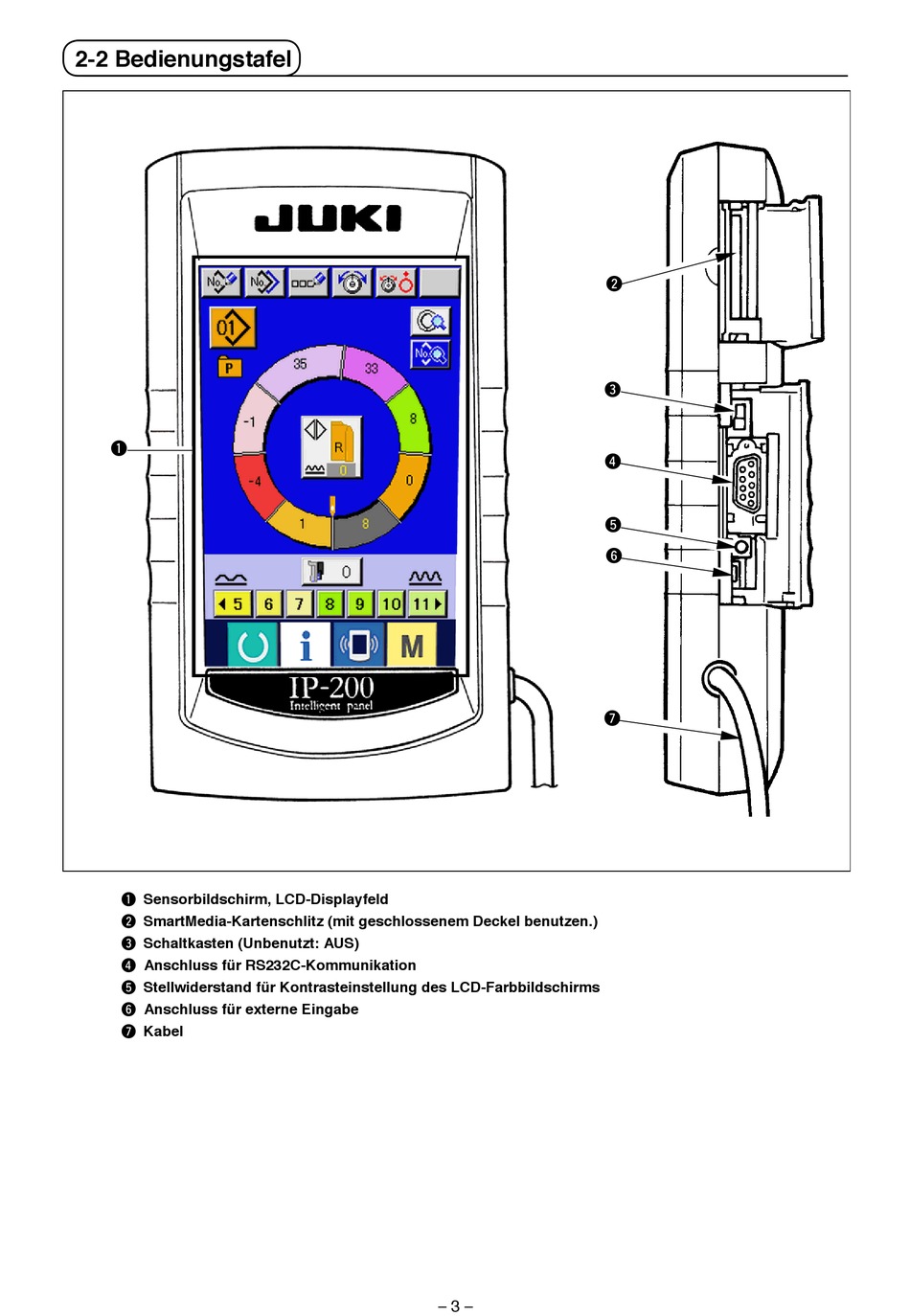

1 Sensorbildschirm, LCD-Displayfeld
2 SmartMedia-Kartenschlitz (mit geschlossenem Deckel benutzen.)
3 Schaltkasten (Unbenutzt: AUS)
4 Anschluss für RS232C-Kommunikation
5 Stellwiderstand für Kontrasteinstellung des LCD-Farbbildschirms
6 Anschluss für externe Eingabe
7 Kabel
