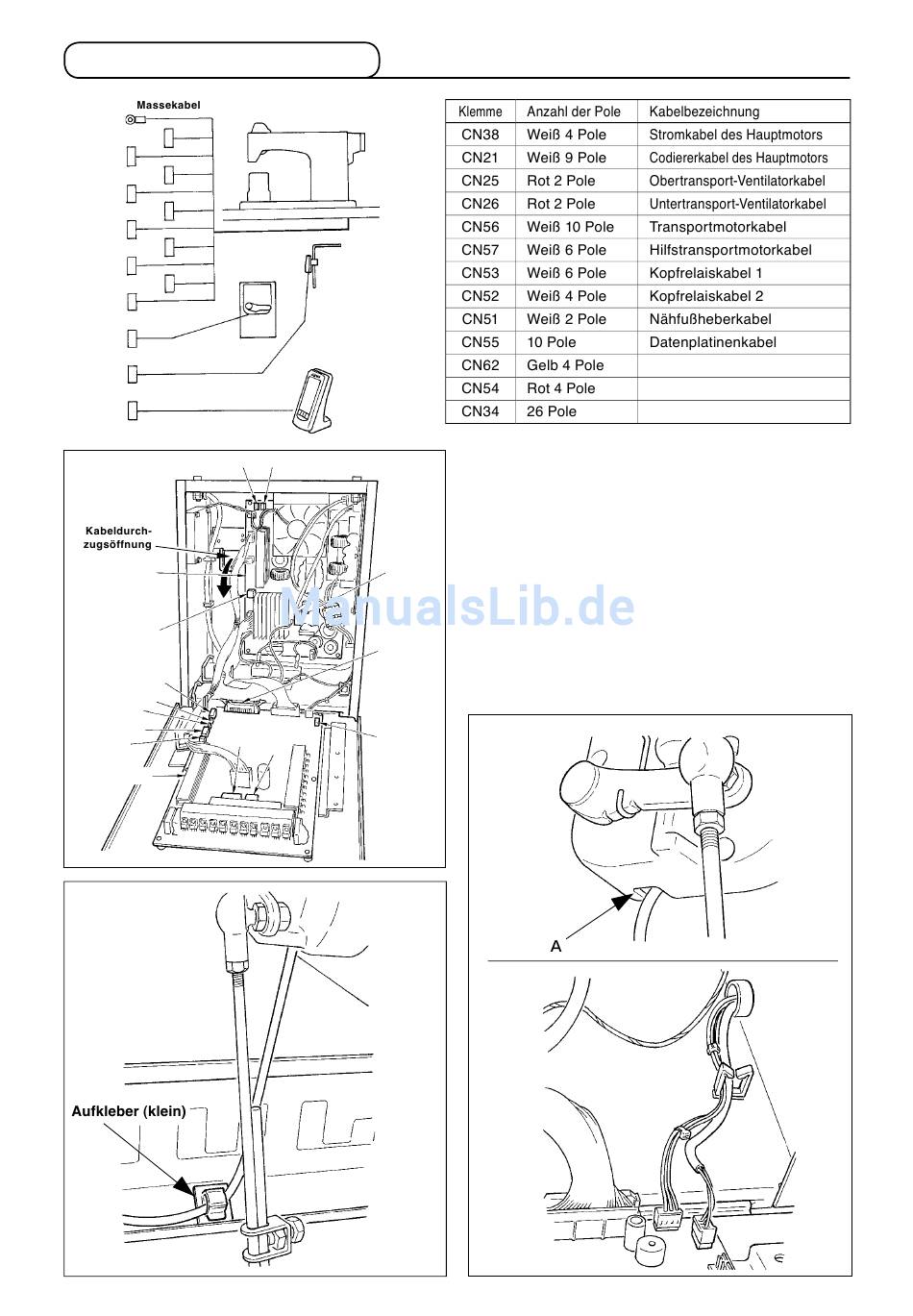

3-9 Anschließen der Kabel
CN38
CN21
CN25
CN26
CN56
CN57
CN53
CN52
Hilfspedal
CN51
CN55
CN62
CN54
CN34
CN26
PWR-Platine
CN38
CN55
CN54
CN53
CN52
CN56
CN51
Hauptplatine
Nähmaschinenkopf
Knieschalter
Bedienungstafel
CN25
CN21
CN34
CN62
CN57
1) Das Hilfspedalkabel entfernen, und das Kabel durch
die Kabeldurchzugsöffnung in den Schaltkasten
einführen. Das Hilfspedalkabel durch die Rückseite
des Hilfspedals führen und durch das Loch A auf der
Unterseite des Pedalsensors in den Schaltkasten
einführen.
2) Das Hilfspedalkabel mit dem Aufkleber (klein) sichern,
damit es nicht verrutscht.
3) CN38, 21, 25 und 26 an die Stromversorgungsplatine
anschließen. CN25 und 26 können an beiden Teilen
angeschlossen werden.
Die übrigen an die Hauptplatine anschließen.
