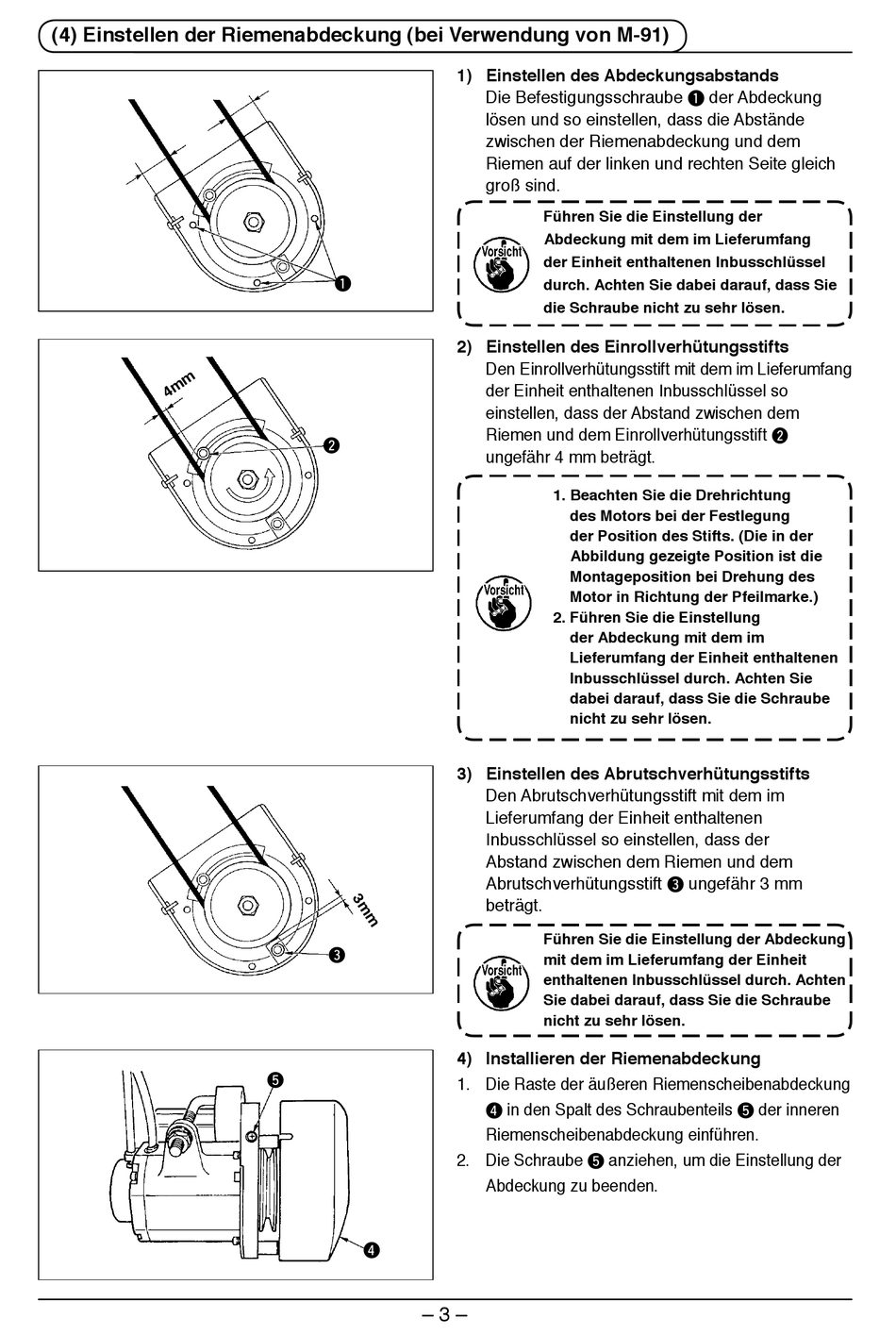

(4) Einstellen der Riemenabdeckung (bei Verwendung von M-91)

1
2
3
5
4
­ – ­3­–
1) Einstellen des Abdeckungsabstands
­ Die­Befestigungsschraube­ 1 ­der­Abdeckung­
lösen­und­so­einstellen,­dass­die­Abstände­
zwischen­der­Riemenabdeckung­und­dem­
Riemen­auf­der­linken­und­rechten­Seite­gleich­
groß­sind.
Führen Sie die Einstellung der
Abdeckung mit dem im Lieferumfang
der Einheit enthaltenen Inbusschlüssel
durch. Achten Sie dabei darauf, dass Sie
die Schraube nicht zu sehr lösen.
2) Einstellen des Einrollverhütungsstifts
­ Den­Einrollverhütungsstift­mit­dem­im­Lieferumfang­
der­Einheit­enthaltenen­Inbusschlüssel­so­
einstellen,­dass­der­Abstand­zwischen­dem­
Riemen­und­dem­Einrollverhütungsstift­ 2 ­
ungefähr­4­mm­beträgt.
1. Beachten Sie die Drehrichtung
des Motors bei der Festlegung
der Position des Stifts. (Die in der
Abbildung gezeigte Position ist die
Montageposition bei Drehung des
Motor in Richtung der Pfeilmarke.)
2. Führen Sie die Einstellung
der Abdeckung mit dem im
Lieferumfang der Einheit enthaltenen
Inbusschlüssel durch. Achten Sie
dabei darauf, dass Sie die Schraube
nicht zu sehr lösen.
3) Einstellen des Abrutschverhütungsstifts
­ Den­Abrutschverhütungsstift­mit­dem­im­
Lieferumfang­der­Einheit­enthaltenen­
Inbusschlüssel­so­einstellen,­dass­der­
Abstand­zwischen­dem­Riemen­und­dem­
Abrutschverhütungsstift­ 3 ­ungefähr­3­mm­
beträgt.
Führen Sie die Einstellung der Abdeckung
mit dem im Lieferumfang der Einheit
enthaltenen Inbusschlüssel durch. Achten
Sie dabei darauf, dass Sie die Schraube
nicht zu sehr lösen.
4) Installieren der Riemenabdeckung
.­ Die­Raste­der­äußeren­Riemenscheibenabdeckung­
4 ­in­den­Spalt­des­Schraubenteils­ 5 ­der­inneren­
Riemenscheibenabdeckung­einführen.
2.­ Die­Schraube­ 5 ­anziehen,­um­die­Einstellung­der­
Abdeckung­zu­beenden.
