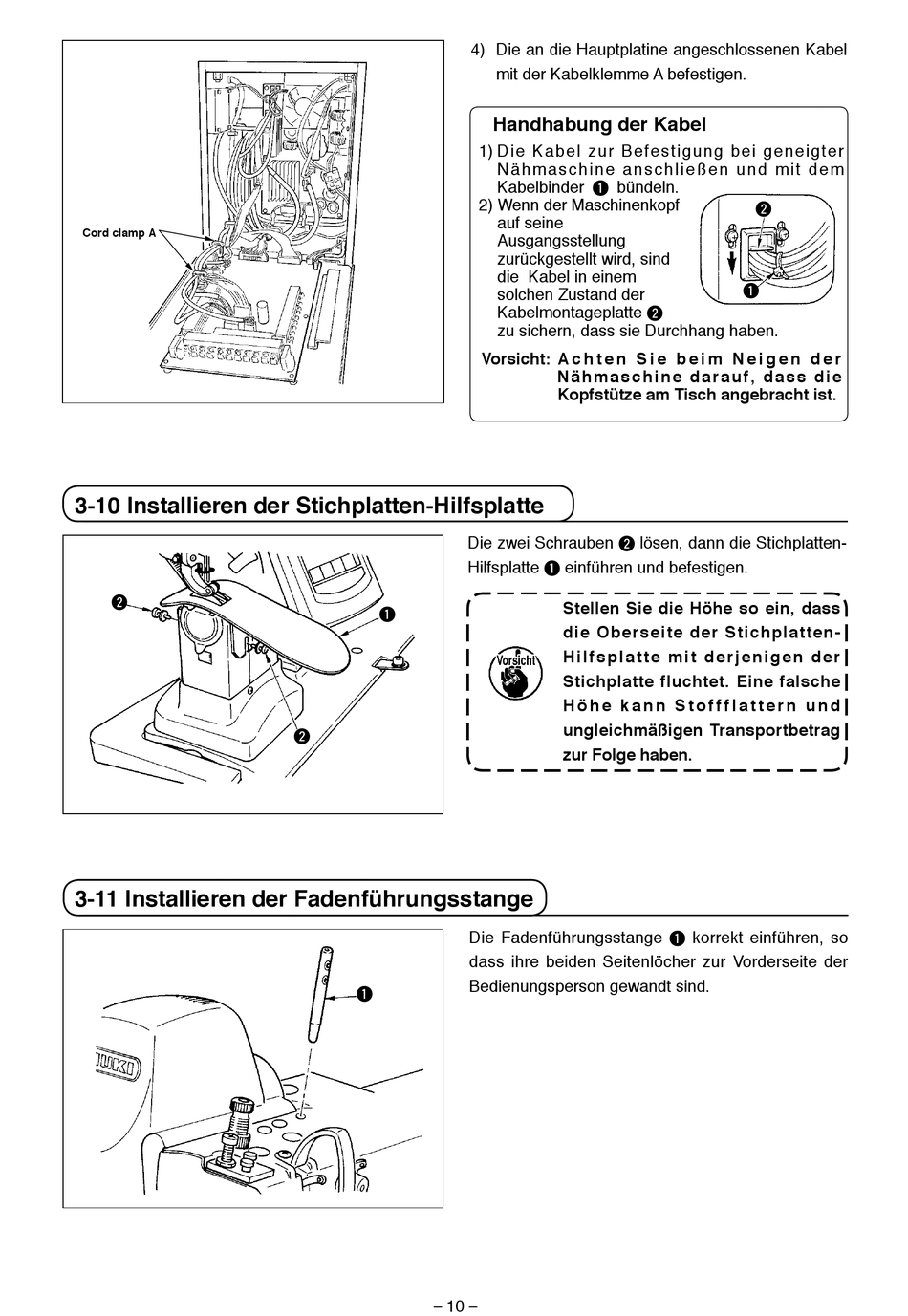

3-10 Installieren der Stichplatten-Hilfsplatte

2
3-11 Installieren der Fadenführungsstange
1
2
1
10
–
4) Die an die Hauptplatine angeschlossenen Kabel
mit der Kabelklemme A befestigen.
Handhabung der Kabel
1) Die Kabel zur Befestigung bei geneigter
N ä h m a s c h i n e a n s c h l i e ß e n u n d m i t d e m
Kabelbinder 1 bündeln.
2) Wenn der Maschinenkopf
auf seine
Ausgangsstellung
zurückgestellt wird, sind
die Kabel in einem
solchen Zustand der
Kabelmontageplatte 2
zu sichern, dass sie Durchhang haben.
Vorsicht: A c h t e n S i e b e i m N e i g e n d e r
N ä h m a s c h i n e d a r a u f , d a s s d i e
Kopfstütze am Tisch angebracht ist.
Die zwei Schrauben 2 lösen, dann die Stichplatten-
Hilfsplatte 1 einführen und befestigen.
Stellen Sie die Höhe so ein, dass
die Oberseite der Stichplatten-
H i l f s p l a t t e m i t d e r j e n i g e n d e r
Stichplatte fluchtet. Eine falsche
H ö h e k a n n S t o f f f l a t t e r n u n d
ungleichmäßigen Transportbetrag
zur Folge haben.
Die Fadenführungsstange 1 korrekt einführen, so
dass ihre beiden Seitenlöcher zur Vorderseite der
Bedienungsperson gewandt sind.
–
