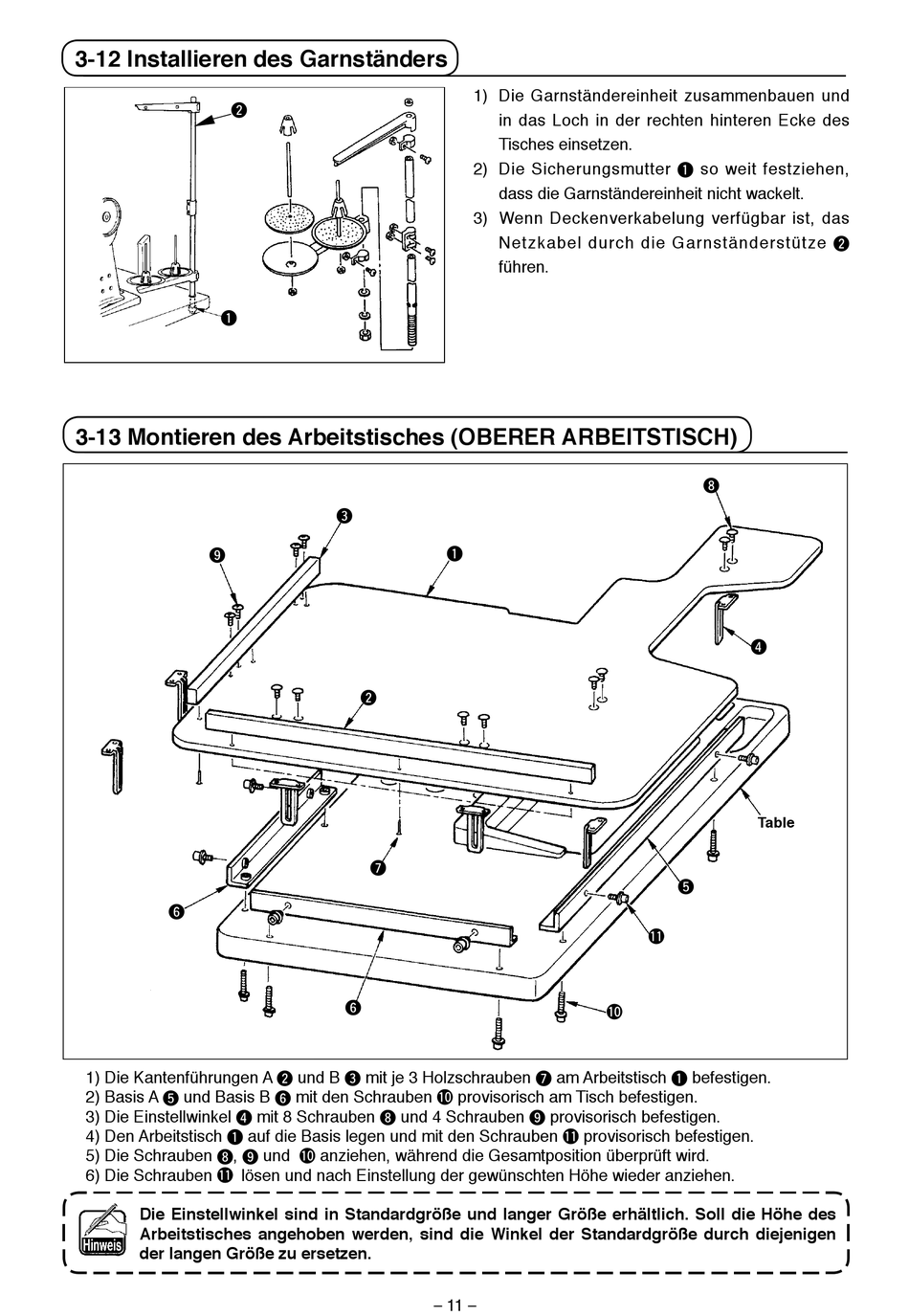

3-12 Installieren des Garnständers
2
1

3-13 Montieren des Arbeitstisches (OBERER ARBEITSTISCH)

1) Die Kantenführungen A 2 und B 3 mit je 3 Holzschrauben 7 am Arbeitstisch 1 befestigen.
2) Basis A 5 und Basis B 6 mit den Schrauben !0 provisorisch am Tisch befestigen.
3) Die Einstellwinkel 4 mit 8 Schrauben 8 und 4 Schrauben 9 provisorisch befestigen.
4) Den Arbeitstisch 1 auf die Basis legen und mit den Schrauben !1 provisorisch befestigen.
5) Die Schrauben 8 , 9 und !0 anziehen, während die Gesamtposition überprüft wird.
6) Die Schrauben !1 lösen und nach Einstellung der gewünschten Höhe wieder anziehen.
Die Einstellwinkel sind in Standardgröße und langer Größe erhältlich. Soll die Höhe des
Arbeitstisches angehoben werden, sind die Winkel der Standardgröße durch diejenigen
der langen Größe zu ersetzen.
1) Die Garnständereinheit zusammenbauen und
in das Loch in der rechten hinteren Ecke des
Tisches einsetzen.
2) Die Sicherungsmutter 1 so weit festziehen,
dass die Garnständereinheit nicht wackelt.
3) Wenn Deckenverkabelung verfügbar ist, das
Netzkabel durch die Garnständerstütze 2
führen.
11
– –
