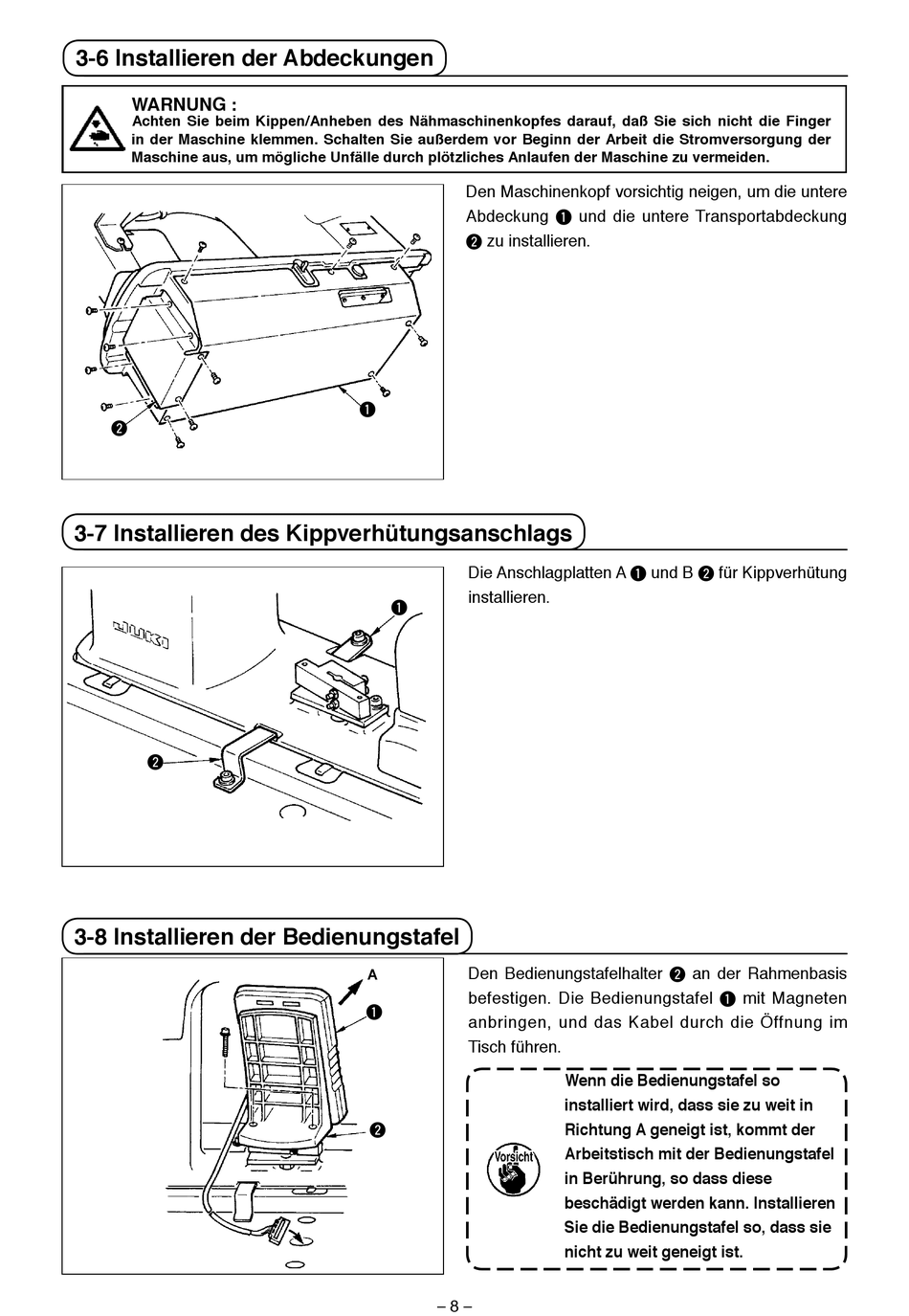

3-6 Installieren der Abdeckungen

WARNUNG :
Achten Sie beim Kippen/Anheben des Nähmaschinenkopfes darauf, daß Sie sich nicht die Finger
in der Maschine klemmen. Schalten Sie außerdem vor Beginn der Arbeit die Stromversorgung der
Maschine aus, um mögliche Unfälle durch plötzliches Anlaufen der Maschine zu vermeiden.
2
3-7 Installieren des Kippverhütungsanschlags
2

3-8 Installieren der Bedienungstafel

Den Maschinenkopf vorsichtig neigen, um die untere
Abdeckung 1 und die untere Transportabdeckung
2 zu installieren.
1
Die Anschlagplatten A 1 und B 2 für Kippverhütung
installieren.
1
Den Bedienungstafelhalter 2 an der Rahmenbasis
A
befestigen. Die Bedienungstafel 1 mit Magneten
1
anbringen, und das Kabel durch die Öffnung im
Tisch führen.
2
8
– –
Wenn die Bedienungstafel so
installiert wird, dass sie zu weit in
Richtung A geneigt ist, kommt der
Arbeitstisch mit der Bedienungstafel
in Berührung, so dass diese
beschädigt werden kann. Installieren
Sie die Bedienungstafel so, dass sie
nicht zu weit geneigt ist.
