Nähbildschirm - JUKI IP-200 Betriebsanleitung

Nr. Taste
Bereitschaftstaste
9
Informationstaste
!0
Kommunikationstaste
!1
Modustaste
!2

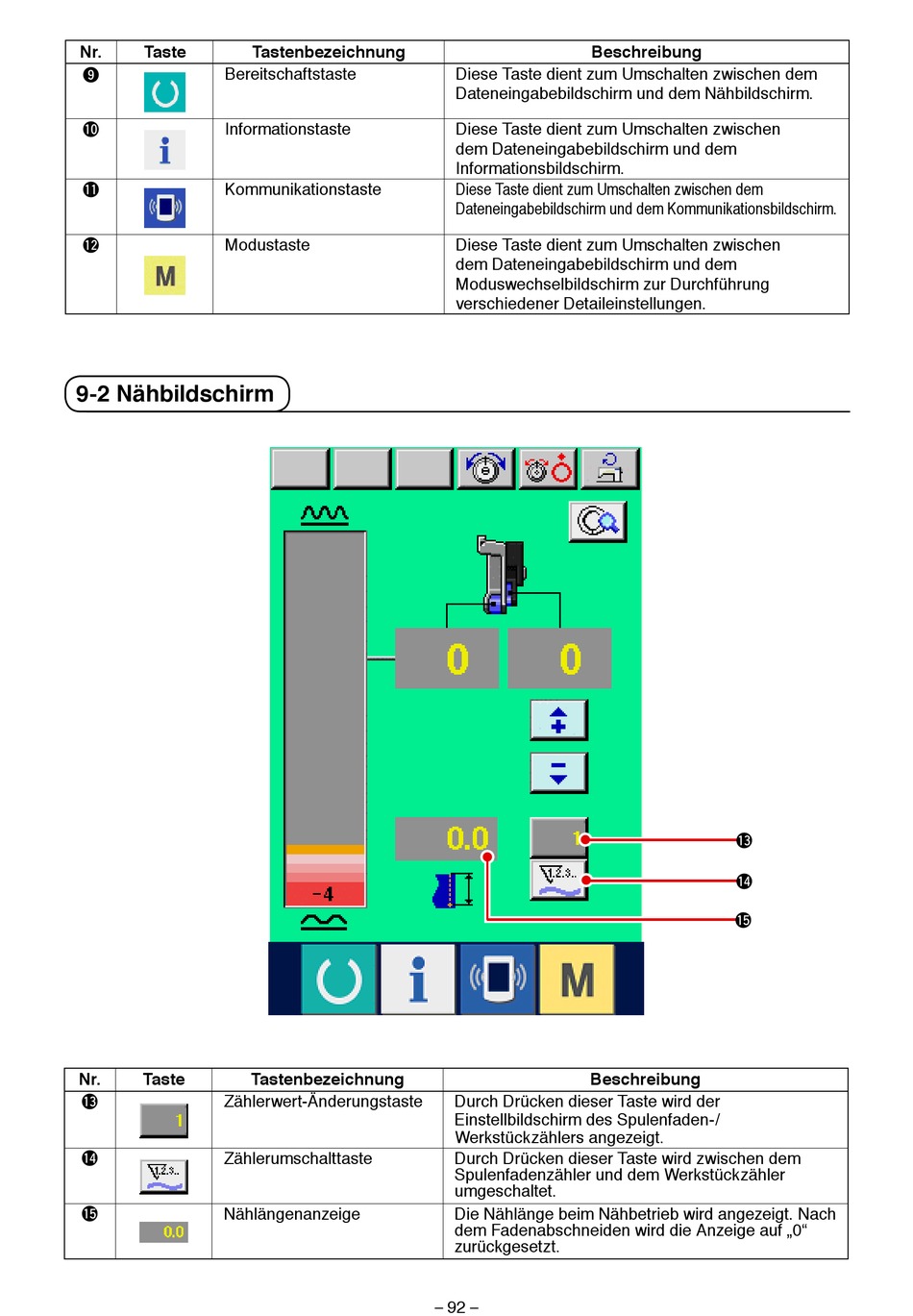

9-2 Nähbildschirm
Nr. Taste
Zählerwert-Änderungstaste
!3
Zählerumschalttaste
!4
Nählängenanzeige
!5
Tastenbezeichnung
Tastenbezeichnung
Beschreibung
Diese Taste dient zum Umschalten zwischen dem
Dateneingabebildschirm und dem Nähbildschirm.
Diese Taste dient zum Umschalten zwischen
dem Dateneingabebildschirm und dem
Informationsbildschirm.
Diese Taste dient zum Umschalten zwischen dem
Dateneingabebildschirm und dem Kommunikationsbildschirm.
Diese Taste dient zum Umschalten zwischen
dem Dateneingabebildschirm und dem
Moduswechselbildschirm zur Durchführung
verschiedener Detaileinstellungen.
Beschreibung
Durch Drücken dieser Taste wird der
Einstellbildschirm des Spulenfaden-/
Werkstückzählers angezeigt.
Durch Drücken dieser Taste wird zwischen dem
Spulenfadenzähler und dem Werkstückzähler
umgeschaltet.
Die Nählänge beim Nähbetrieb wird angezeigt. Nach
dem Fadenabschneiden wird die Anzeige auf „0"
zurückgesetzt.
92
– –
!3
!4
!5
