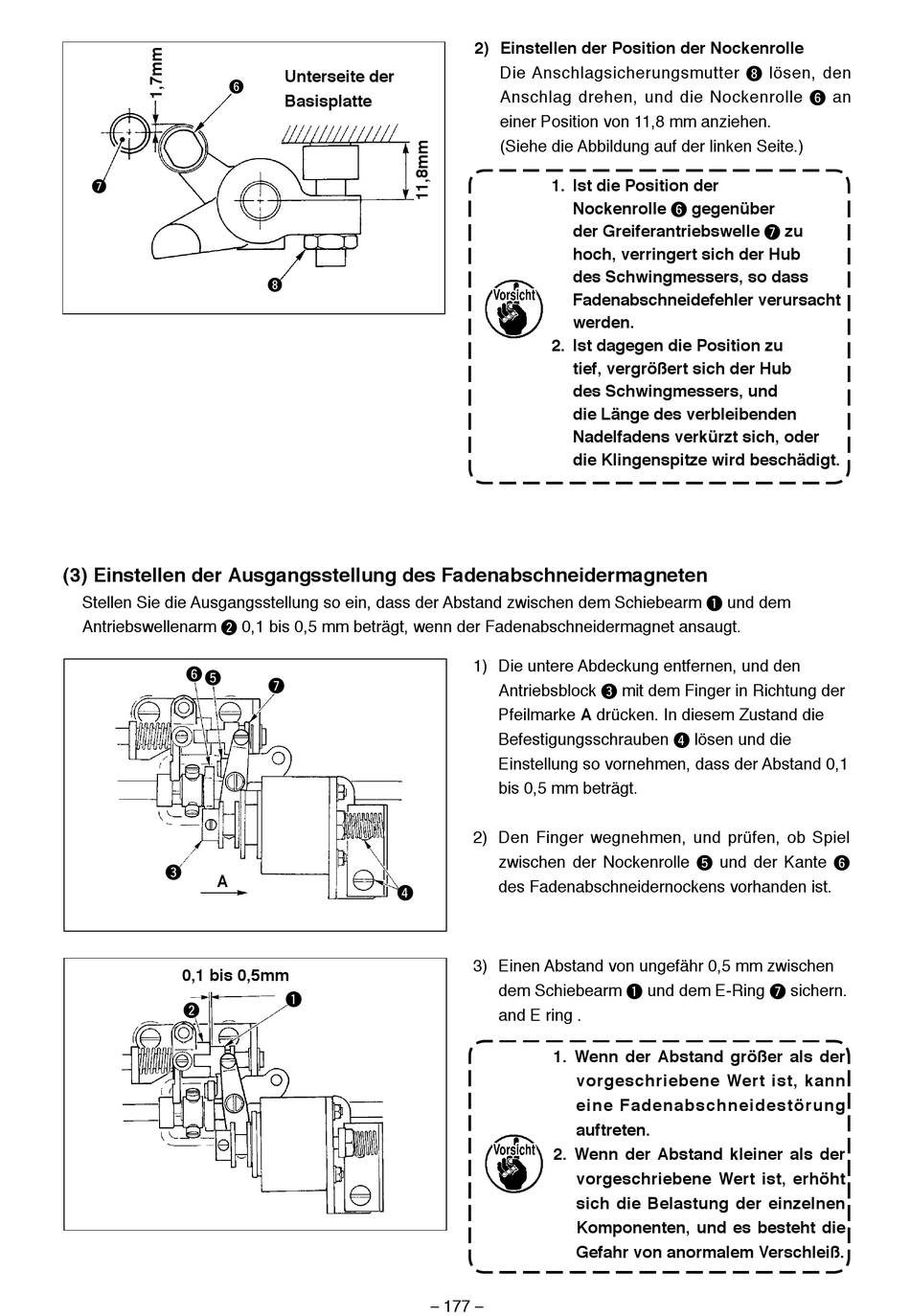

(3) Einstellen der Ausgangsstellung des Fadenabschneidermagneten

Stellen Sie die Ausgangsstellung so ein, dass der Abstand zwischen dem Schiebearm 1 und dem
Antriebswellenarm 2 0,1 bis 0,5 mm beträgt, wenn der Fadenabschneidermagnet ansaugt.
6 5
3
A
0,1 bis 0,5mm
2
Unterseite der
Basisplatte
8
7
4
1
–
2) Einstellen der Position der Nockenrolle
Die Anschlagsicherungsmutter 8 lösen, den
Anschlag drehen, und die Nockenrolle 6 an
einer Position von 11,8 mm anziehen.
(Siehe die Abbildung auf der linken Seite.)
1. Ist die Position der
Nockenrolle 6 gegenüber
der Greiferantriebswelle 7 zu
hoch, verringert sich der Hub
des Schwingmessers, so dass
Fadenabschneidefehler verursacht
werden.
2. Ist dagegen die Position zu
tief, vergrößert sich der Hub
des Schwingmessers, und
die Länge des verbleibenden
Nadelfadens verkürzt sich, oder
die Klingenspitze wird beschädigt.
1) Die untere Abdeckung entfernen, und den
Antriebsblock 3 mit dem Finger in Richtung der
Pfeilmarke A drücken. In diesem Zustand die
Befestigungsschrauben 4 lösen und die
Einstellung so vornehmen, dass der Abstand 0,1
bis 0,5 mm beträgt.
2) Den Finger wegnehmen, und prüfen, ob Spiel
zwischen der Nockenrolle 5 und der Kante 6
des Fadenabschneidernockens vorhanden ist.
3) Einen Abstand von ungefähr 0,5 mm zwischen
dem Schiebearm 1 und dem E-Ring 7 sichern.
and E ring .
1. Wenn der Abstand größer als der
vorgeschriebene Wert ist, kann
eine Fadenabschneidestörung
auftreten.
2. Wenn der Abstand kleiner als der
vorgeschriebene Wert ist, erhöht
sich die Belastung der einzelnen
Komponenten, und es besteht die
Gefahr von anormalem Verschleiß.
