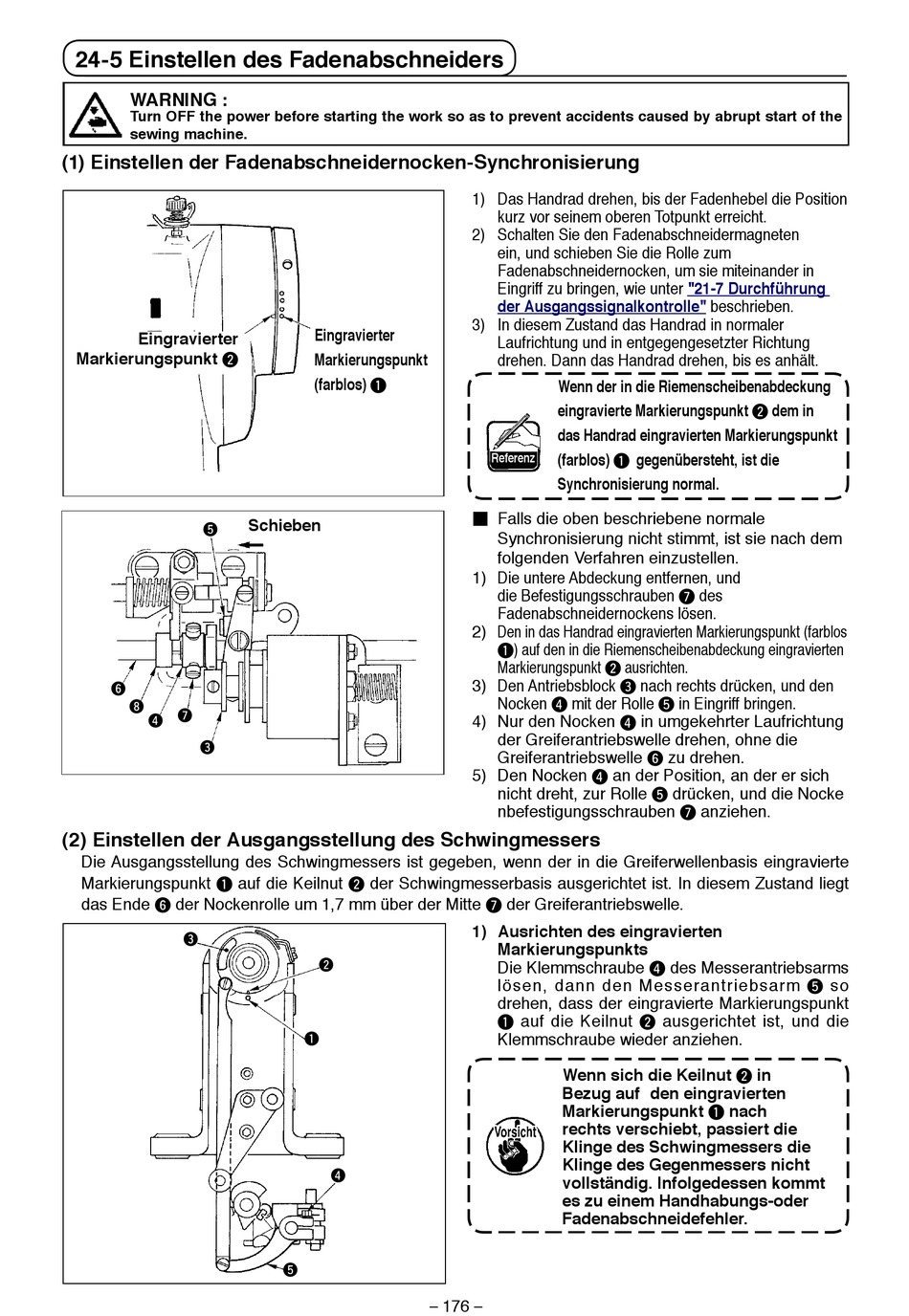

24-5 Einstellen des Fadenabschneiders

WARNING :
Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the
sewing machine.

(1) Einstellen der Fadenabschneidernocken-Synchronisierung

Eingravierter
Markierungspunkt 2
5
6
8
4 7
3

(2) Einstellen der Ausgangsstellung des Schwingmessers

Die Ausgangsstellung des Schwingmessers ist gegeben, wenn der in die Greiferwellenbasis eingravierte
Markierungspunkt 1 auf die Keilnut 2 der Schwingmesserbasis ausgerichtet ist. In diesem Zustand liegt
das Ende 6 der Nockenrolle um 1,7 mm über der Mitte 7 der Greiferantriebswelle.
3
Eingravierter
Markierungspunkt
(farblos) 1
Schieben
2
1
4
5
1) Das Handrad drehen, bis der Fadenhebel die Position
kurz vor seinem oberen Totpunkt erreicht.
2) Schalten Sie den Fadenabschneidermagneten
ein, und schieben Sie die Rolle zum
Fadenabschneidernocken, um sie miteinander in
Eingriff zu bringen, wie unter
der Ausgangssignalkontrolle"
3) In diesem Zustand das Handrad in normaler
Laufrichtung und in entgegengesetzter Richtung
drehen. Dann das Handrad drehen, bis es anhält.
Wenn der in die Riemenscheibenabdeckung
eingravierte Markierungspunkt 2 dem in
das Handrad eingravierten Markierungspunkt
Referenz (farblos) 1 gegenübersteht, ist die
Synchronisierung normal.
■ Falls die oben beschriebene normale
Synchronisierung nicht stimmt, ist sie nach dem
folgenden Verfahren einzustellen.
1) Die untere Abdeckung entfernen, und
die Befestigungsschrauben 7 des
Fadenabschneidernockens lösen.
2) Den in das Handrad eingravierten Markierungspunkt (farblos
1 ) auf den in die Riemenscheibenabdeckung eingravierten
Markierungspunkt 2 ausrichten.
3) Den Antriebsblock 3 nach rechts drücken, und den
Nocken 4 mit der Rolle 5 in Eingriff bringen.
4) Nur den Nocken 4 in umgekehrter Laufrichtung
der Greiferantriebswelle drehen, ohne die
Greiferantriebswelle 6 zu drehen.
5) Den Nocken 4 an der Position, an der er sich
nicht dreht, zur Rolle 5 drücken, und die Nocke
nbefestigungsschrauben 7 anziehen.
1) Ausrichten des eingravierten
Markierungspunkts
Die Klemmschraube 4 des Messerantriebsarms
lösen, dann den Messerantriebsarm 5 so
drehen, dass der eingravierte Markierungspunkt
1 auf die Keilnut 2 ausgerichtet ist, und die
Klemmschraube wieder anziehen.
Wenn sich die Keilnut 2 in
Bezug auf den eingravierten
Markierungspunkt 1 nach
rechts verschiebt, passiert die
Klinge des Schwingmessers die
Klinge des Gegenmessers nicht
vollständig. Infolgedessen kommt
es zu einem Handhabungs-oder
Fadenabschneidefehler.
176
– –
"21-7 Durchführung
beschrieben.
