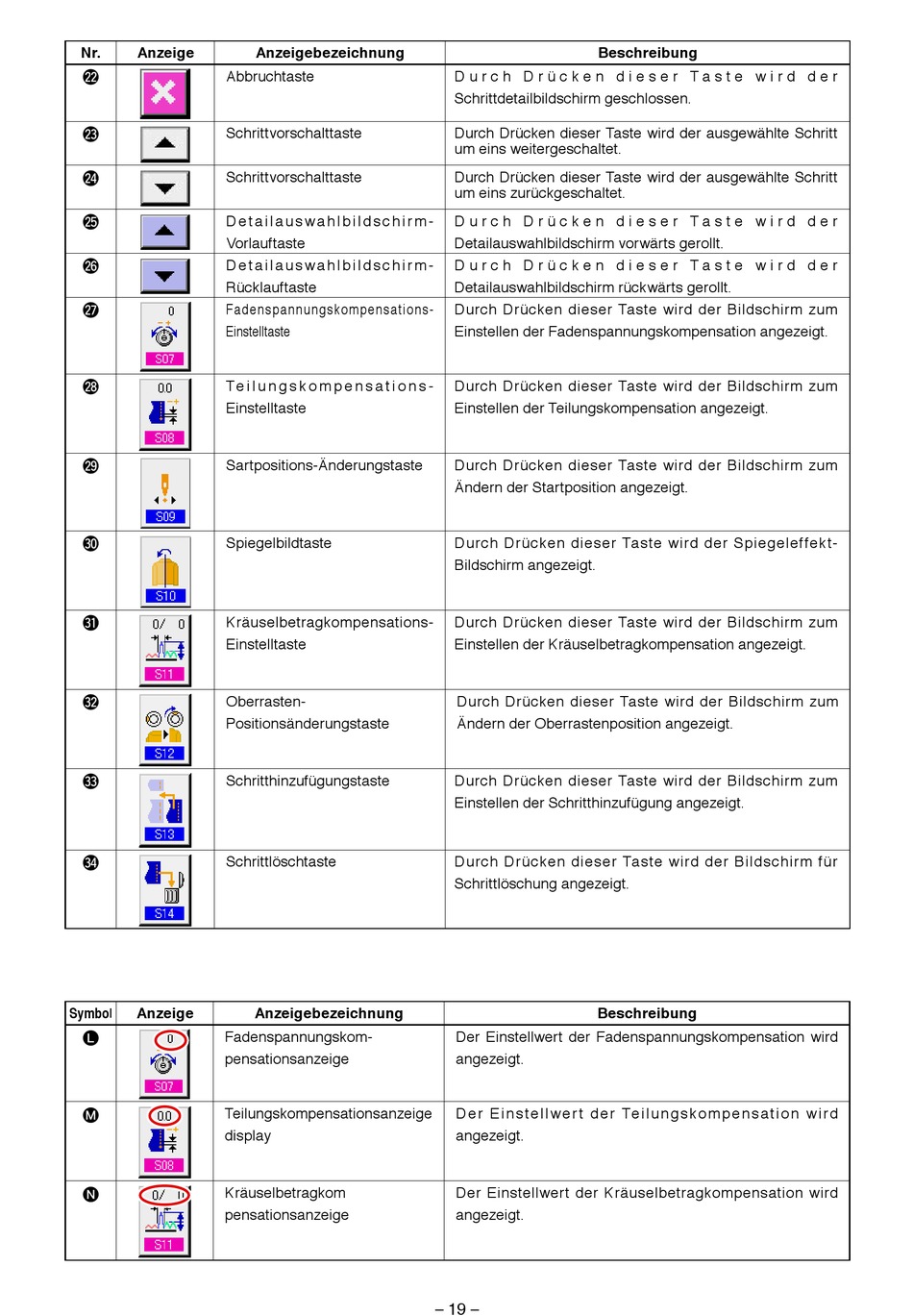

JUKI IP-200 Betriebsanleitung Seite 25

Nr. Anzeige
Abbruchtaste
@2
Schrittvorschalttaste
@3
Schrittvorschalttaste
@4
D e t a i l a u s w a h l b i l d s c h i r m -
@5
Vorlauftaste
D e t a i l a u s w a h l b i l d s c h i r m -
@6
Rücklauftaste
Fadenspannungskompensations-
@7
Einstelltaste
Te i l u n g s k o m p e n s a t i o n s -
@8
Einstelltaste
Sartpositions-Änderungstaste
@9
Spiegelbildtaste
#0
Kräuselbetragkompensations-
#1
Einstelltaste
Oberrasten-
#2
Positionsänderungstaste
Schritthinzufügungstaste
#3
Schrittlöschtaste
#4
Symbo Anzeige
l
Fadenspannungskom-
L
pensationsanzeige
Teilungskompensationsanzeige
M
display
Kräuselbetragkom
N
pensationsanzeige
Anzeigebezeichnung
Anzeigebezeichnung
Beschreibung
D u r c h D r ü c k e n d i e s e r T a s t e w i r d d e r
Schrittdetailbildschirm geschlossen.
Durch Drücken dieser Taste wird der ausgewählte Schritt
um eins weitergeschaltet.
Durch Drücken dieser Taste wird der ausgewählte Schritt
um eins zurückgeschaltet.
D u r c h D r ü c k e n d i e s e r T a s t e w i r d d e r
Detailauswahlbildschirm vorwärts gerollt.
D u r c h D r ü c k e n d i e s e r T a s t e w i r d d e r
Detailauswahlbildschirm rückwärts gerollt.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen der Fadenspannungskompensation angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen der Teilungskompensation angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Ändern der Startposition angezeigt.
Durch Drücken dieser Taste wird der Spiegeleffekt-
Bildschirm angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen der Kräuselbetragkompensation angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Ändern der Oberrastenposition angezeigt.
Durch Drücken dieser Taste wird der Bildschirm zum
Einstellen der Schritthinzufügung angezeigt.
Durch Drücken dieser Taste wird der Bildschirm für
Schrittlöschung angezeigt.
Beschreibung
Der Einstellwert der Fadenspannungskompensation wird
angezeigt.
D e r Ei n s t e l l w e r t d e r Te i l u n g s ko m p e n s a t i o n w i r d
angezeigt.
Der Einstellwert der Kräuselbetragkompensation wird
angezeigt.
19
– –
