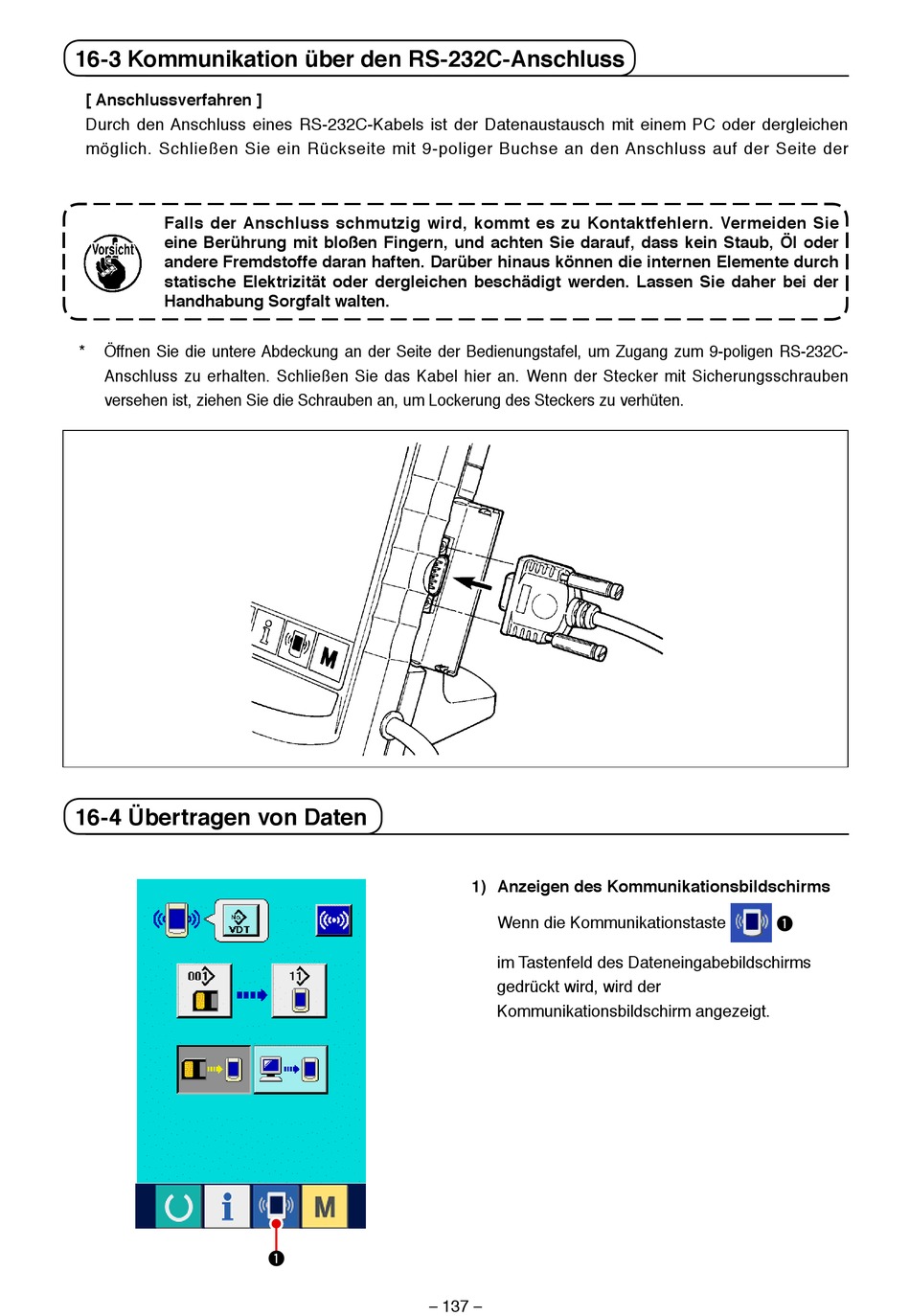

16-3 Kommunikation über den RS-232C-Anschluss
[ Anschlussverfahren ]
Durch den Anschluss eines RS-232C-Kabels ist der Datenaustausch mit einem PC oder dergleichen
möglich. Schließen Sie ein Rückseite mit 9-poliger Buchse an den Anschluss auf der Seite der
Falls der Anschluss schmutzig wird, kommt es zu Kontaktfehlern. Vermeiden Sie
eine Berührung mit bloßen Fingern, und achten Sie darauf, dass kein Staub, Öl oder
andere Fremdstoffe daran haften. Darüber hinaus können die internen Elemente durch
statische Elektrizität oder dergleichen beschädigt werden. Lassen Sie daher bei der
Handhabung Sorgfalt walten.
* Öffnen Sie die untere Abdeckung an der Seite der Bedienungstafel, um Zugang zum 9-poligen RS-232C-
Anschluss zu erhalten. Schließen Sie das Kabel hier an. Wenn der Stecker mit Sicherungsschrauben
versehen ist, ziehen Sie die Schrauben an, um Lockerung des Steckers zu verhüten.
16-4 Übertragen von Daten
1
–
1) Anzeigen des Kommunikationsbildschirms
Wenn die Kommunikationstaste
im Tastenfeld des Dateneingabebildschirms
gedrückt wird, wird der
Kommunikationsbildschirm angezeigt.
