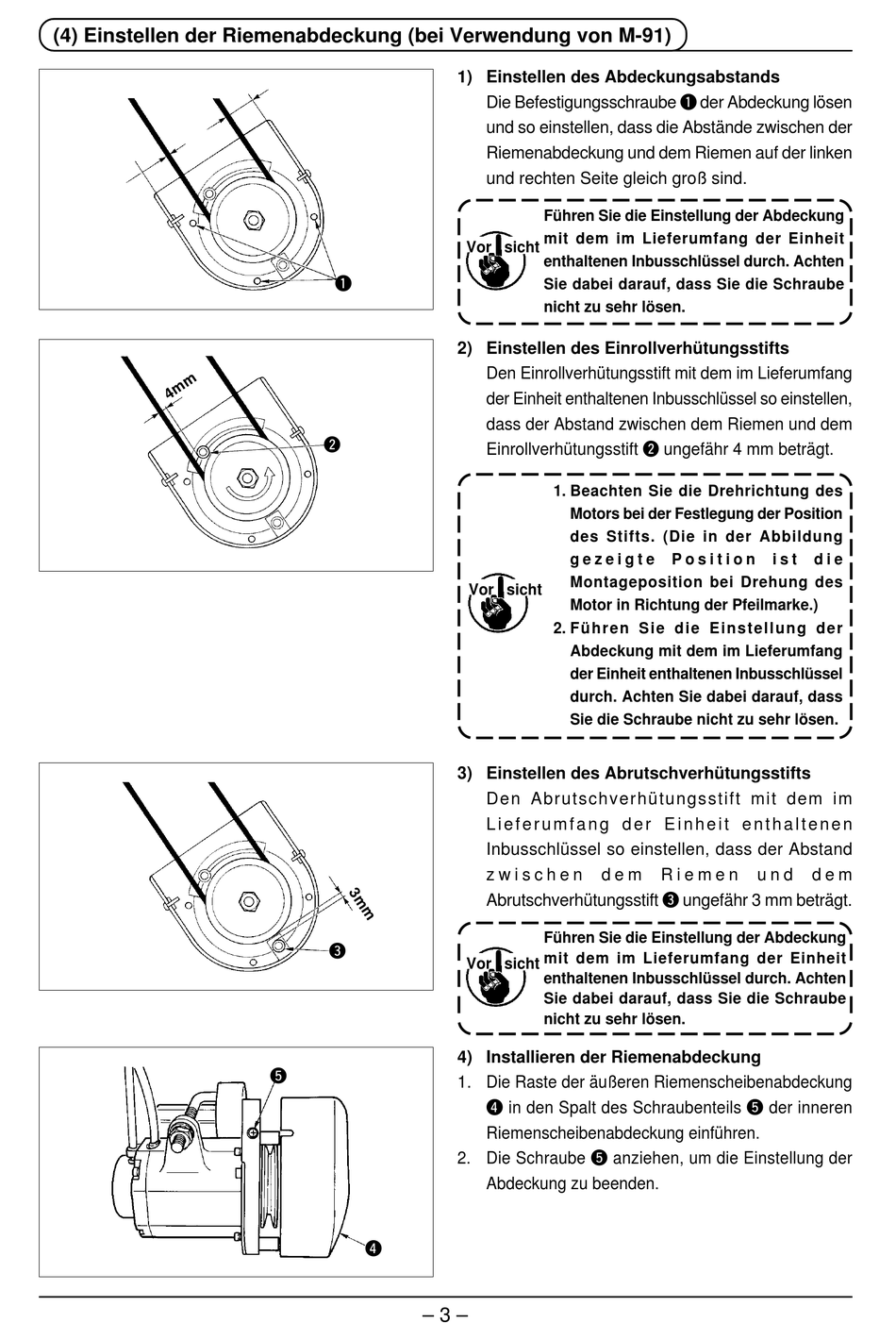

(4) Einstellen der Riemenabdeckung (bei Verwendung von M-91)

1
2
3
5
4
– 3 –
1) Einstellen des Abdeckungsabstands
Die Befestigungsschraube 1 der Abdeckung lösen
und so einstellen, dass die Abstände zwischen der
Riemenabdeckung und dem Riemen auf der linken
und rechten Seite gleich groß sind.
Führen Sie die Einstellung der Abdeckung
mit dem im Lieferumfang der Einheit
Vor sicht
enthaltenen Inbusschlüssel durch. Achten
Sie dabei darauf, dass Sie die Schraube
nicht zu sehr lösen.
2) Einstellen des Einrollverhütungsstifts
Den Einrollverhütungsstift mit dem im Lieferumfang
der Einheit enthaltenen Inbusschlüssel so einstellen,
dass der Abstand zwischen dem Riemen und dem
Einrollverhütungsstift 2 ungefähr 4 mm beträgt.
1. Beachten Sie die Drehrichtung des
Motors bei der Festlegung der Position
des Stifts. (Die in der Abbildung
g e z e i g t e
Montageposition bei Drehung des
Vor sicht
Motor in Richtung der Pfeilmarke.)
2. Führen Sie die Einstellung der
Abdeckung mit dem im Lieferumfang
der Einheit enthaltenen Inbusschlüssel
durch. Achten Sie dabei darauf, dass
Sie die Schraube nicht zu sehr lösen.
3) Einstellen des Abrutschverhütungsstifts
Den Abrutschverhütungsstift mit dem im
L i e f e r u m f a n g d e r E i n h e i t e n t h a l t e n e n
Inbusschlüssel so einstellen, dass der Abstand
z w i s c h e n d e m
Abrutschverhütungsstift 3 ungefähr 3 mm beträgt.
Führen Sie die Einstellung der Abdeckung
mit dem im Lieferumfang der Einheit
Vor sicht
enthaltenen Inbusschlüssel durch. Achten
Sie dabei darauf, dass Sie die Schraube
nicht zu sehr lösen.
4) Installieren der Riemenabdeckung
1. Die Raste der äußeren Riemenscheibenabdeckung
4 in den Spalt des Schraubenteils 5 der inneren
Riemenscheibenabdeckung einführen.
2. Die Schraube 5 anziehen, um die Einstellung der
Abdeckung zu beenden.
P o s i t i o n i s t d i e
R i e m e n u n d d e m
