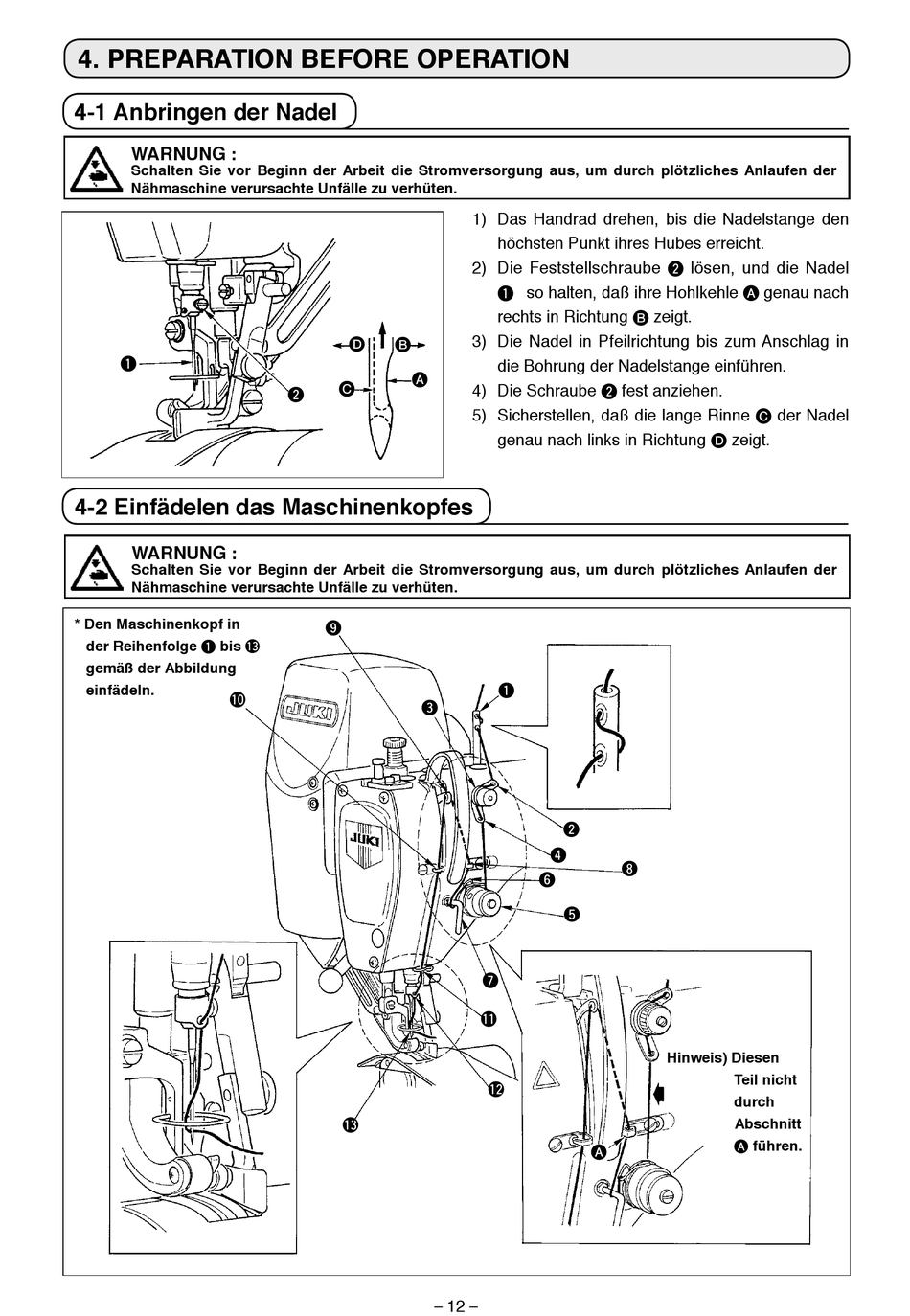

4. PREPARATION BEFORE OPERATION

4-1 Anbringen der Nadel

WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
1
4-2 Einfädelen das Maschinenkopfes
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
* Den Maschinenkopf in
der Reihenfolge 1 bis !3
gemäß der Abbildung
einfädeln.
!0
D
B
A
C
2
9
3
!3
12
–
1) Das Handrad drehen, bis die Nadelstange den
höchsten Punkt ihres Hubes erreicht.
2) Die Feststellschraube 2 lösen, und die Nadel
1 so halten, daß ihre Hohlkehle A genau nach
rechts in Richtung B zeigt.
3) Die Nadel in Pfeilrichtung bis zum Anschlag in
die Bohrung der Nadelstange einführen.
4) Die Schraube 2 fest anziehen.
5) Sicherstellen, daß die lange Rinne C der Nadel
genau nach links in Richtung D zeigt.
1
2
4
8
6
5
7
!1
!2
A
–
Hinweis) Diesen
Teil nicht
durch
Abschnitt
A führen.
