Montieren Am Tisch; Einstellen Des Riemens (Bei Verwendung Von M-91) - JUKI IP-100 Betriebsanleitung

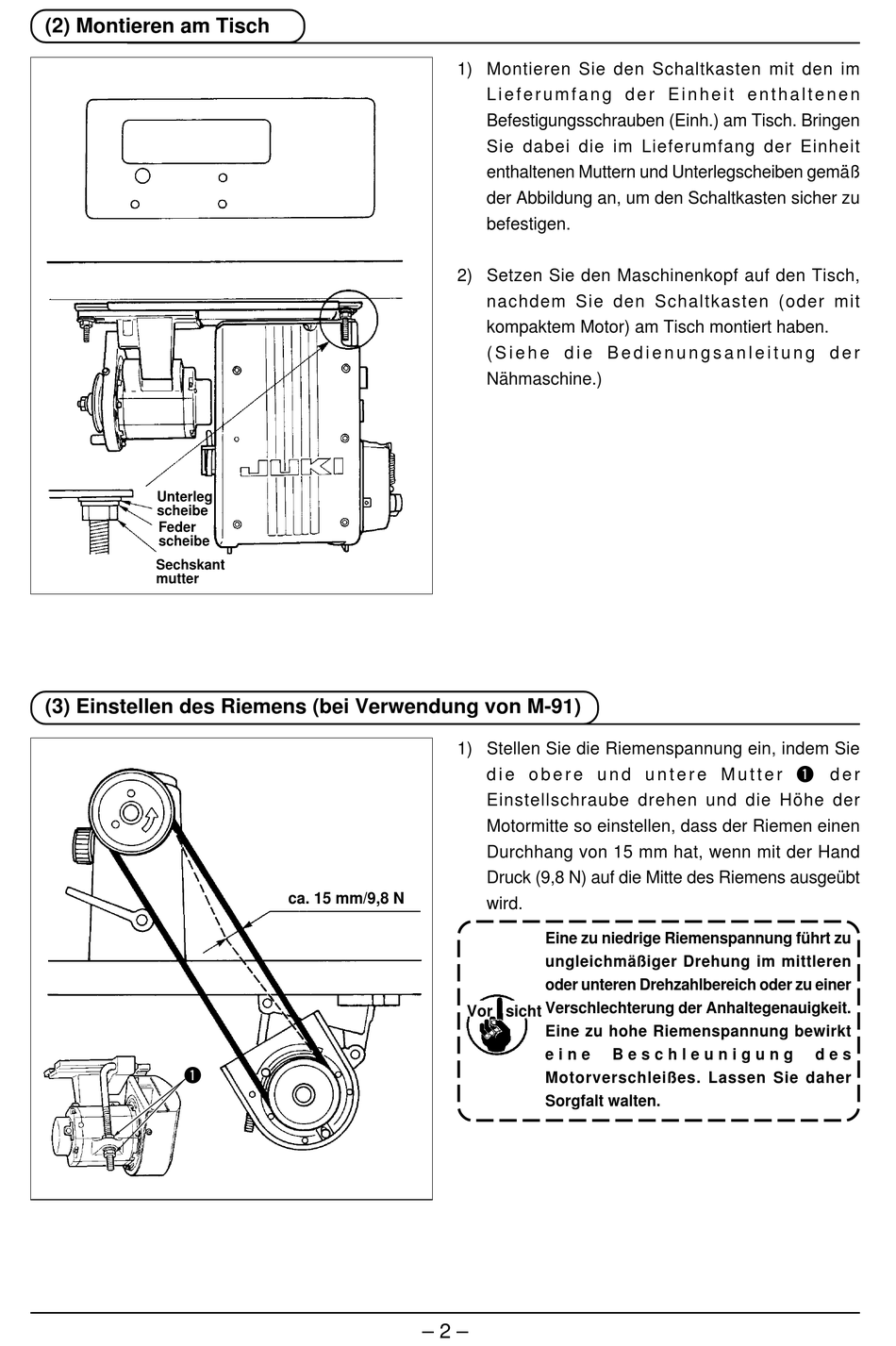

(2) Montieren am Tisch

Unterleg
scheibe
Feder
scheibe
Sechskant
mutter

(3) Einstellen des Riemens (bei Verwendung von M-91)

1
1) Montieren Sie den Schaltkasten mit den im
2) Setzen Sie den Maschinenkopf auf den Tisch,
1) Stellen Sie die Riemenspannung ein, indem Sie
ca. 15 mm/9,8 N
– 2 –
L i e f e r u m f a n g d e r E i n h e i t e n t h a l t e n e n
Befestigungsschrauben (Einh.) am Tisch. Bringen
Sie dabei die im Lieferumfang der Einheit
enthaltenen Muttern und Unterlegscheiben gemäß
der Abbildung an, um den Schaltkasten sicher zu
befestigen.
nachdem Sie den Schaltkasten (oder mit
kompaktem Motor) am Tisch montiert haben.
( S i e h e d i e B e d i e n u n g s a n l e i t u n g d e r
Nähmaschine.)
d i e o b e r e u n d u n t e r e M u t t e r 1 d e r
Einstellschraube drehen und die Höhe der
Motormitte so einstellen, dass der Riemen einen
Durchhang von 15 mm hat, wenn mit der Hand
Druck (9,8 N) auf die Mitte des Riemens ausgeübt
wird.
Eine zu niedrige Riemenspannung führt zu
ungleichmäßiger Drehung im mittleren
oder unteren Drehzahlbereich oder zu einer
Verschlechterung der Anhaltegenauigkeit.
Vor sicht
Eine zu hohe Riemenspannung bewirkt
e i n e B e s c h l e u n i g u n g
Motorverschleißes. Lassen Sie daher
Sorgfalt walten.
d e s
