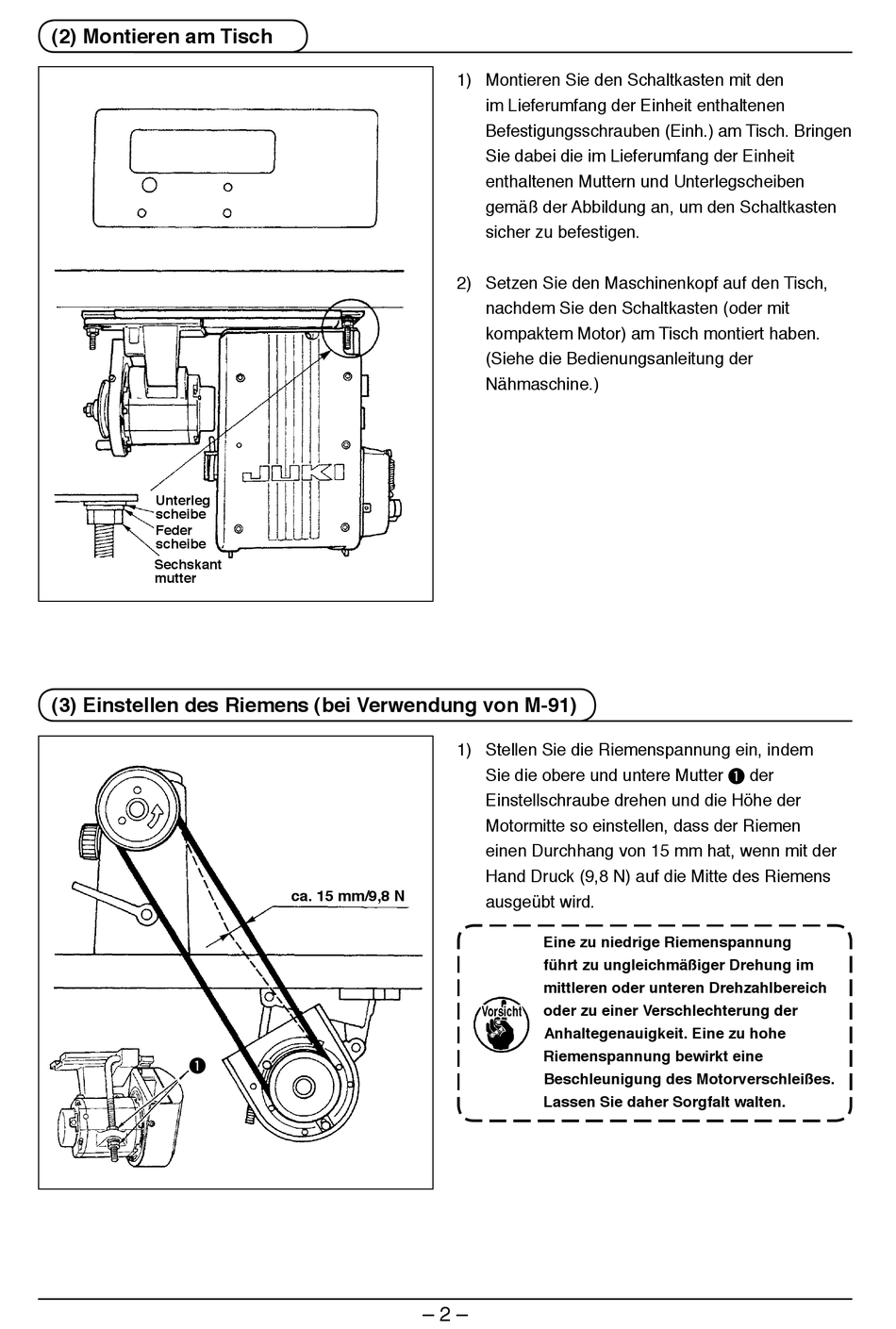

(2) Montieren am Tisch

Unterleg
scheibe
Feder
scheibe
Sechskant
mutter

(3) Einstellen des Riemens (bei Verwendung von M-91)

1
)­ Montieren­Sie­den­Schaltkasten­mit­den­
2)­­ Setzen­Sie­den­Maschinenkopf­auf­den­Tisch,­
­
)­ Stellen­Sie­die­Riemenspannung­ein,­indem­
ca. 15 mm/9,8 N
–­2­–
im­Lieferumfang­der­Einheit­enthaltenen­
Befestigungsschrauben­(Einh.)­am­Tisch.­Bringen­
Sie­dabei­die­im­Lieferumfang­der­Einheit­
enthaltenen­Muttern­und­Unterlegscheiben­
gemäß­der­Abbildung­an,­um­den­Schaltkasten­
sicher­zu­befestigen.
nachdem­Sie­den­Schaltkasten­(oder­mit­
kompaktem­Motor)­am­Tisch­montiert­haben.
(Siehe­die­Bedienungsanleitung­der­
Nähmaschine.)
Sie­die­obere­und­untere­Mutter­ 1 ­der­
Einstellschraube­drehen­und­die­Höhe­der­
Motormitte­so­einstellen,­dass­der­Riemen­
einen­Durchhang­von­5­mm­hat,­wenn­mit­der­
Hand­Druck­(9,8­N)­auf­die­Mitte­des­Riemens­
ausgeübt­wird.
Eine zu niedrige Riemenspannung
führt zu ungleichmäßiger Drehung im
mittleren oder unteren Drehzahlbereich
oder zu einer Verschlechterung der
Anhaltegenauigkeit. Eine zu hohe
Riemenspannung bewirkt eine
Beschleunigung des Motorverschleißes.
Lassen Sie daher Sorgfalt walten.
