Einstelln Des Kontrasts Des Bedienungstafeldisplays; Produktionssteuerschalter-Anschlussbuchse - JUKI IP-110 Betriebsanleitung

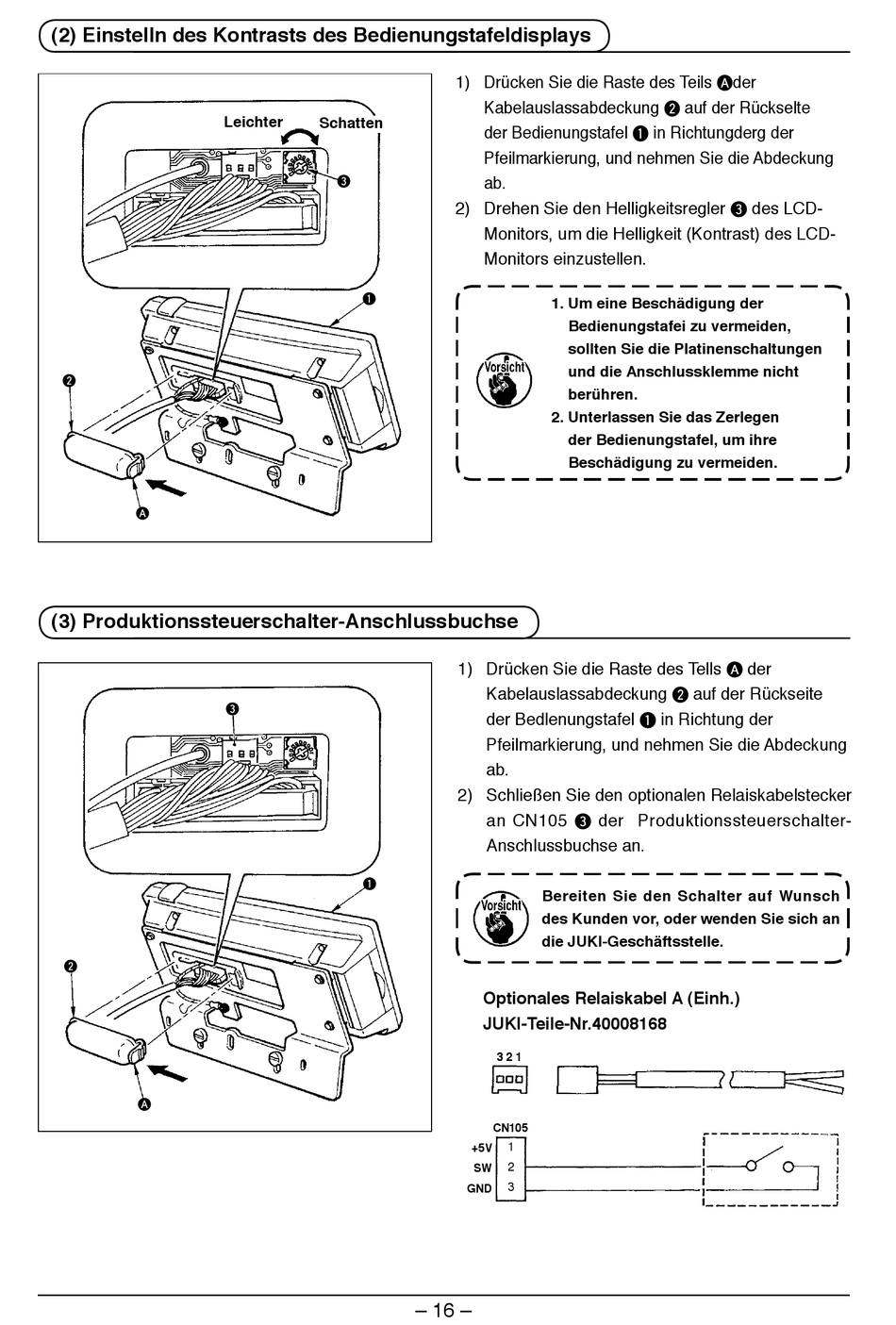

(2) Einstelln des Kontrasts des Bedienungstafeldisplays

2
A

(3) Produktionssteuerschalter-Anschlussbuchse

2
A
Leichter
Schatten
3
1
3
1
)­ Drücken­Sie­die­Raste­des­Teils­ A der­
Kabelauslassabdeckung­ 2 ­auf­der­Rückselte­
der­Bedienungstafel­ 1 ­in­Richtungderg­der­­
Pfeilmarkierung,­und­nehmen­Sie­die­Abdeckung­
ab.
2)­ Drehen­Sie­den­Helligkeitsregler­ 3 ­des­LCD-
Monitors,­um­die­Helligkeit­(Kontrast)­des­LCD-
Monitors­einzustellen.
1. Um eine Beschädigung der
Bedienungstafei zu vermeiden,
sollten Sie die Platinenschaltungen
und die Anschlussklemme nicht
berühren.
2. Unterlassen Sie das zerlegen
der Bedienungstafel, um ihre
Beschädigung zu vermeiden.
)­ Drücken­Sie­die­Raste­des­Tells­ A ­der­
Kabelauslassabdeckung­ 2 ­auf­der­Rückseite­
der­Bedlenungstafel­ 1 ­in­Richtung­der­
Pfeilmarkierung,­und­nehmen­Sie­die­Abdeckung­
ab.
2)­ Schließen­Sie­den­optionalen­Relaiskabelstecker­
an­ CN05­ 3 ­ der­ ­ Produktionssteuerschalter-
Anschlussbuchse­an.
Bereiten Sie den Schalter auf Wunsch
des Kunden vor, oder wenden Sie sich an
die JUKI-Geschäftsstelle.
Optionales Relaiskabel A (Einh.)
JUKl-Teile-Nr.40008168
3 2 1
CN105

+5V
2
SW
3
GND
–­6­–
