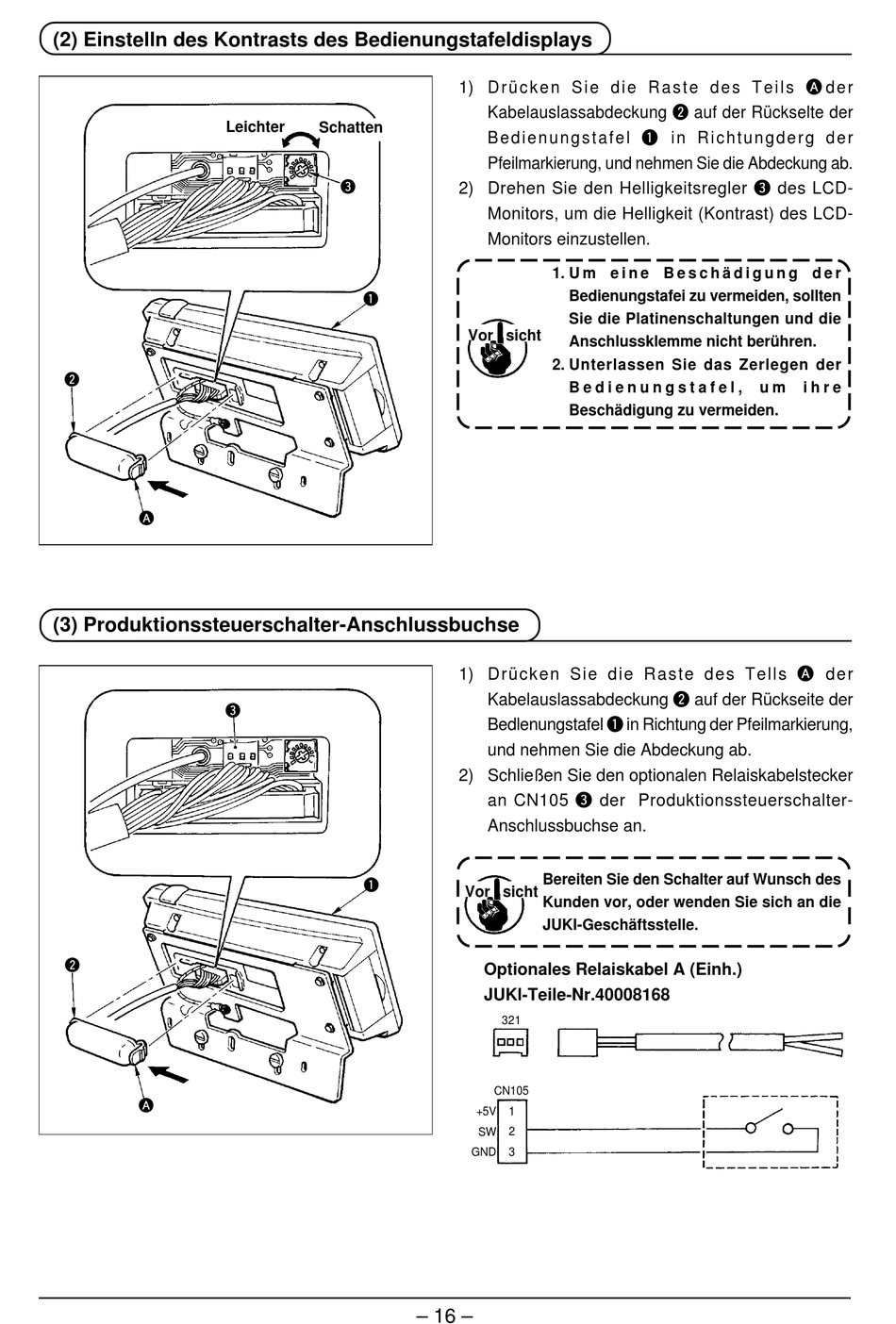

(2) Einstelln des Kontrasts des Bedienungstafeldisplays

2
A

(3) Produktionssteuerschalter-Anschlussbuchse

2
A
Leichter
Schatten
3
1
3
1
1) D r ü c k e n S i e d i e R a s t e d e s T e i l s A d e r
Kabelauslassabdeckung 2 auf der Rückselte der
B e d i e n u n g s t a f e l 1 i n R i c h t u n g d e r g d e r
Pfeilmarkierung, und nehmen Sie die Abdeckung ab.
2) Drehen Sie den Helligkeitsregler 3 des LCD-
Monitors, um die Helligkeit (Kontrast) des LCD-
Monitors einzustellen.
1. U m e i n e B e s c h ä d i g u n g d e r
Bedienungstafei zu vermeiden, sollten
Sie die Platinenschaltungen und die
Vor sicht
Anschlussklemme nicht berühren.
2. Unterlassen Sie das Zerlegen der
B e d i e n u n g s t a f e l ,
Beschädigung zu vermeiden.
1) Drücken Sie die Raste des Tells A der
Kabelauslassabdeckung 2 auf der Rückseite der
Bedlenungstafel 1 in Richtung der Pfeilmarkierung,
und nehmen Sie die Abdeckung ab.
2) Schließen Sie den optionalen Relaiskabelstecker
an CN105 3 der Produktionssteuerschalter-
Anschlussbuchse an.
Bereiten Sie den Schalter auf Wunsch des
Vor sicht
Kunden vor, oder wenden Sie sich an die
JUKI-Geschäftsstelle.
Optionales Relaiskabel A (Einh.)
JUKl-Teile-Nr.40008168
321
CN105
+5V 1
SW 2
GND 3
– 16 –
u m i h r e
