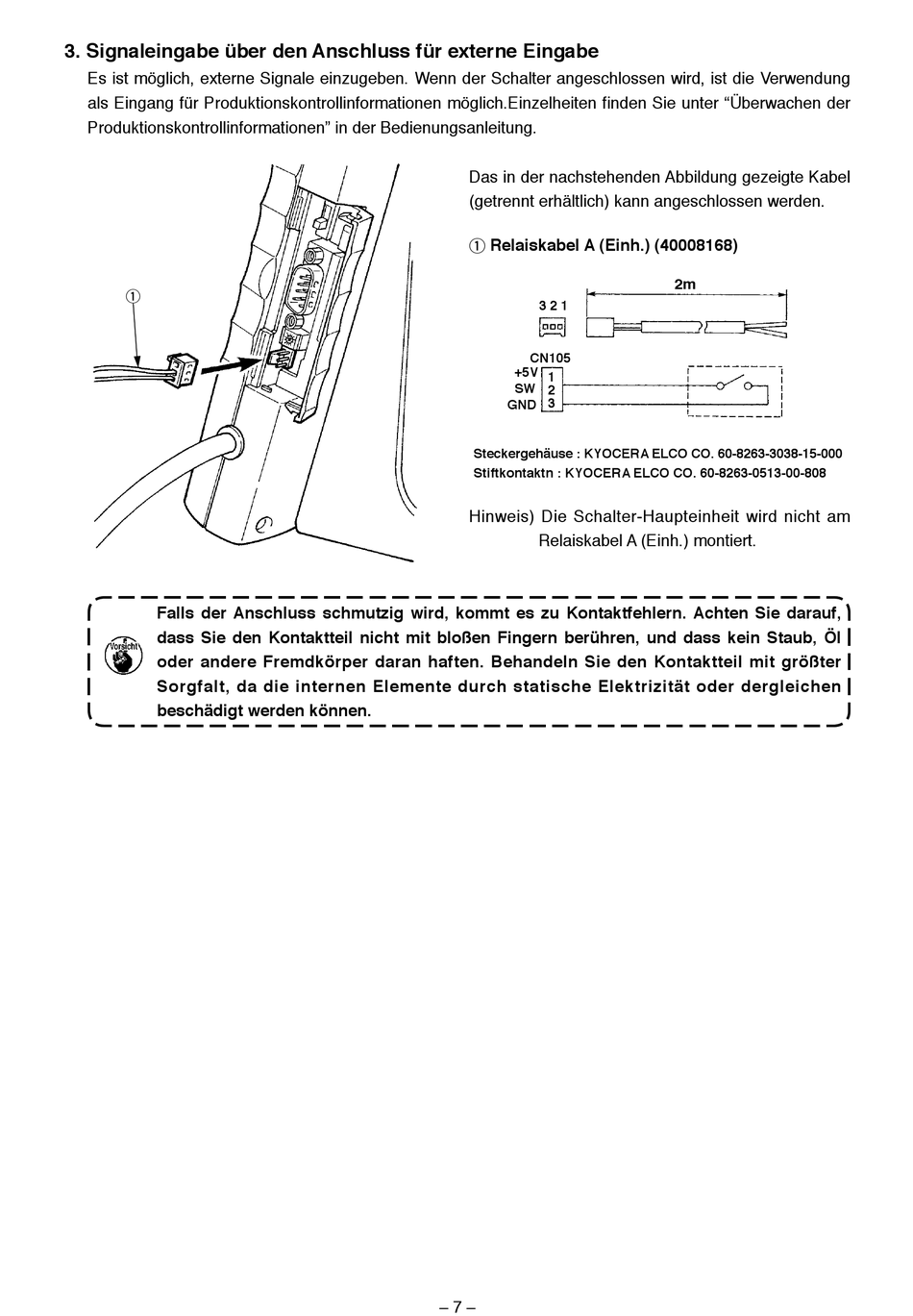

3. Signaleingabe über den Anschluss für externe Eingabe
Es ist möglich, externe Signale einzugeben. Wenn der Schalter angeschlossen wird, ist die Verwendung
als Eingang für Produktionskontrollinformationen möglich.Einzelheiten finden Sie unter "Überwachen der
Produktionskontrollinformationen" in der Bedienungsanleitung.
1
Falls der Anschluss schmutzig wird, kommt es zu Kontaktfehlern. Achten Sie darauf,
dass Sie den Kontaktteil nicht mit bloßen Fingern berühren, und dass kein Staub, Öl
oder andere Fremdkörper daran haften. Behandeln Sie den Kontaktteil mit größter
Sorgfalt, da die internen Elemente durch statische Elektrizität oder dergleichen
beschädigt werden können.
Das in der nachstehenden Abbildung gezeigte Kabel
(getrennt erhältlich) kann angeschlossen werden.
1 Relaiskabel A (Einh.) (40008168)
3 2 1
CN105
+5V
1
SW
2
3
GND
Steckergehäuse : KYOCERA ELCO CO. 60-8263-3038-15-000
Stiftkontaktn : KYOCERA ELCO CO. 60-8263-0513-00-808
Hinweis) Die Schalter-Haupteinheit wird nicht am
Relaiskabel A (Einh.) montiert.
– 7 –
2m
