@1
@4
@0
@2
@3
1. Wenn die AK-Vorrichtung angebracht ist, muß ihr Benutzungsstatus nach Überprüfung der
Einstellung der Auto-Lifter-Funktion.
(Siehe die "Bedienungsanleitung für SC-910".)
2. Da alle Stecker richtungsorientiert sind, muß beim Anschließen auf ihre vorschriftsmäßige
Vor sicht
Ausrichtung geachtet werden. (Stecker mit Verriegelung müssen bis zum Einrasten eingeführt
werden.) Die Nähmaschine ist erst dann betriebsbereit, wenn alle Stecker korrekt angeschlossen
worden sind. Außerdem besteht die Gefahr, daß Fehlermeldungen oder dergleichen auftreten,
und daß Nähmaschine und Schaltkasten beschädigt werden.

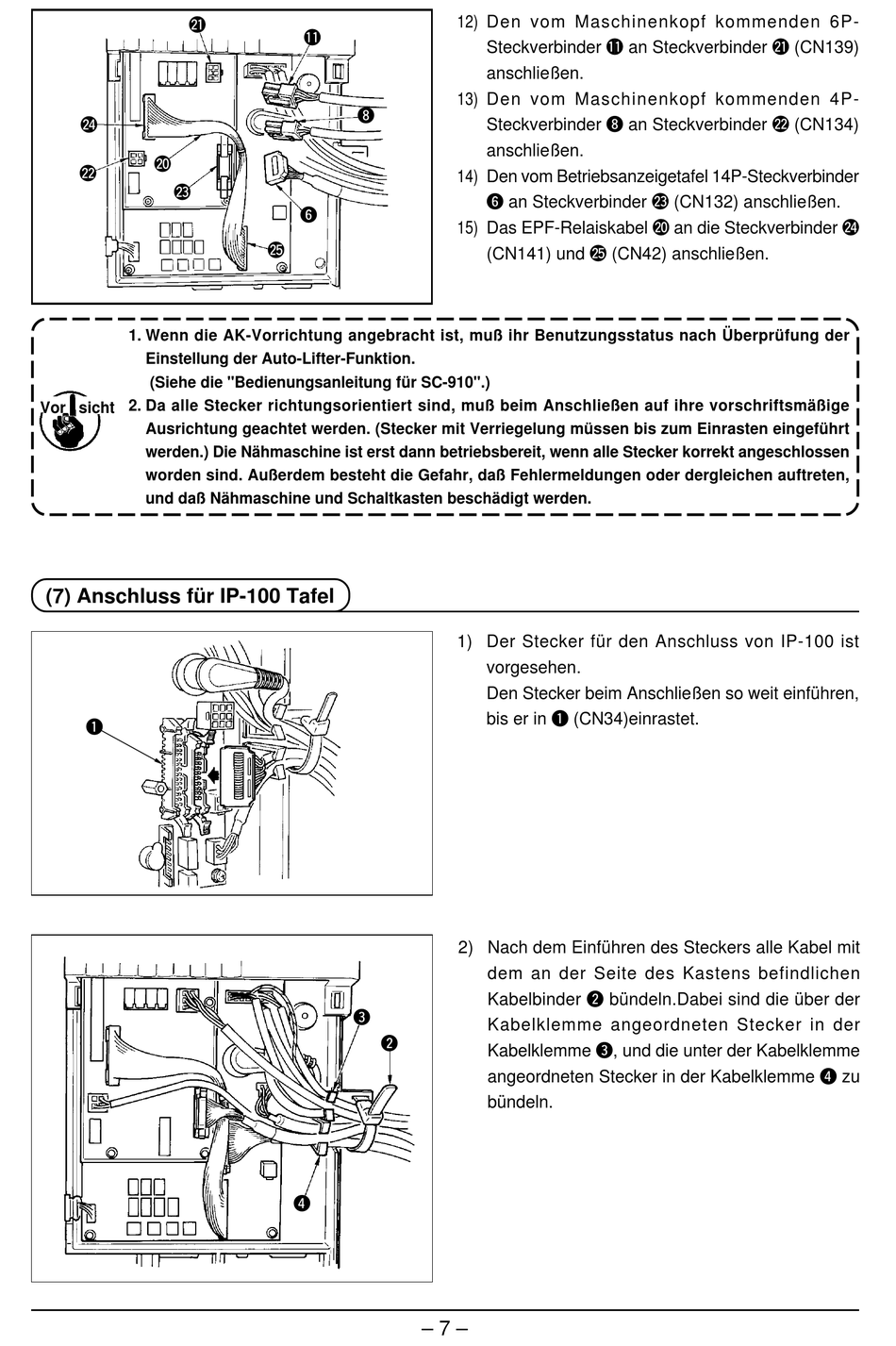

(7) Anschluss für IP-100 Tafel
1
!1
8
6
@5
3
2
4
– 7 –
12) Den vom Maschinenkopf kommenden 6P-
Steckverbinder !1 an Steckverbinder @1 (CN139)
anschließen.
13) Den vom Maschinenkopf kommenden 4P-
Steckverbinder 8 an Steckverbinder @2 (CN134)
anschließen.
14) Den vom Betriebsanzeigetafel 14P-Steckverbinder
6 an Steckverbinder @3 (CN132) anschließen.
15) Das EPF-Relaiskabel @0 an die Steckverbinder @4
(CN141) und @5 (CN42) anschließen.
1) Der Stecker für den Anschluss von IP-100 ist
vorgesehen.
Den Stecker beim Anschließen so weit einführen,
bis er in 1 (CN34)einrastet.
2) Nach dem Einführen des Steckers alle Kabel mit
dem an der Seite des Kastens befindlichen
Kabelbinder 2 bündeln.Dabei sind die über der
Kabelklemme angeordneten Stecker in der
Kabelklemme 3, und die unter der Kabelklemme
angeordneten Stecker in der Kabelklemme 4 zu
bündeln.
