Systemkomponenten
5.3.4
Funktionsprinzip
Die Schreib-Lese-Köpfe dienen zum berührungslosen Datenaustausch mit Datenträgern. Dazu
sendet die Steuerung über das Interface Befehle und Daten an den Schreib-Lese-Kopf und
erhält die entsprechenden Antwortdaten vom Schreib-Lese-Kopf zurück. Beispiele für Befehle
sind das Auslesen der IDs aller RFID-Datenträger im Lesebereich oder das Beschreiben eines
RFID-Datenträgers mit einem bestimmten Produktionsdatum. Zur Kommunikation mit dem Da-
tenträger werden die Daten vom Schreib-Lese-Kopf codiert und über ein elektromagnetisches
Feld übertragen, das die Datenträger gleichzeitig auch mit Energie versorgt.
Ein Schreib-Lese-Kopf enthält einen Sender und einen Empfänger, eine Schnittstelle zum Inter-
face und ein Kopplungselement (Spulen- bzw. Dipol-Antenne) für die Kommunikation mit dem
Datenträger. Als Übertragungsverfahren zwischen Schreib-Lese-Kopf und Datenträger wird bei
Geräten für den HF-Bereich die induktive Kopplung genutzt, bei Geräten für den UHF-Bereich
die elektromagnetische Wellenausbreitung.
HF: Elektromagnetisches Wechselfeld
Schreib-Lese-Kopf

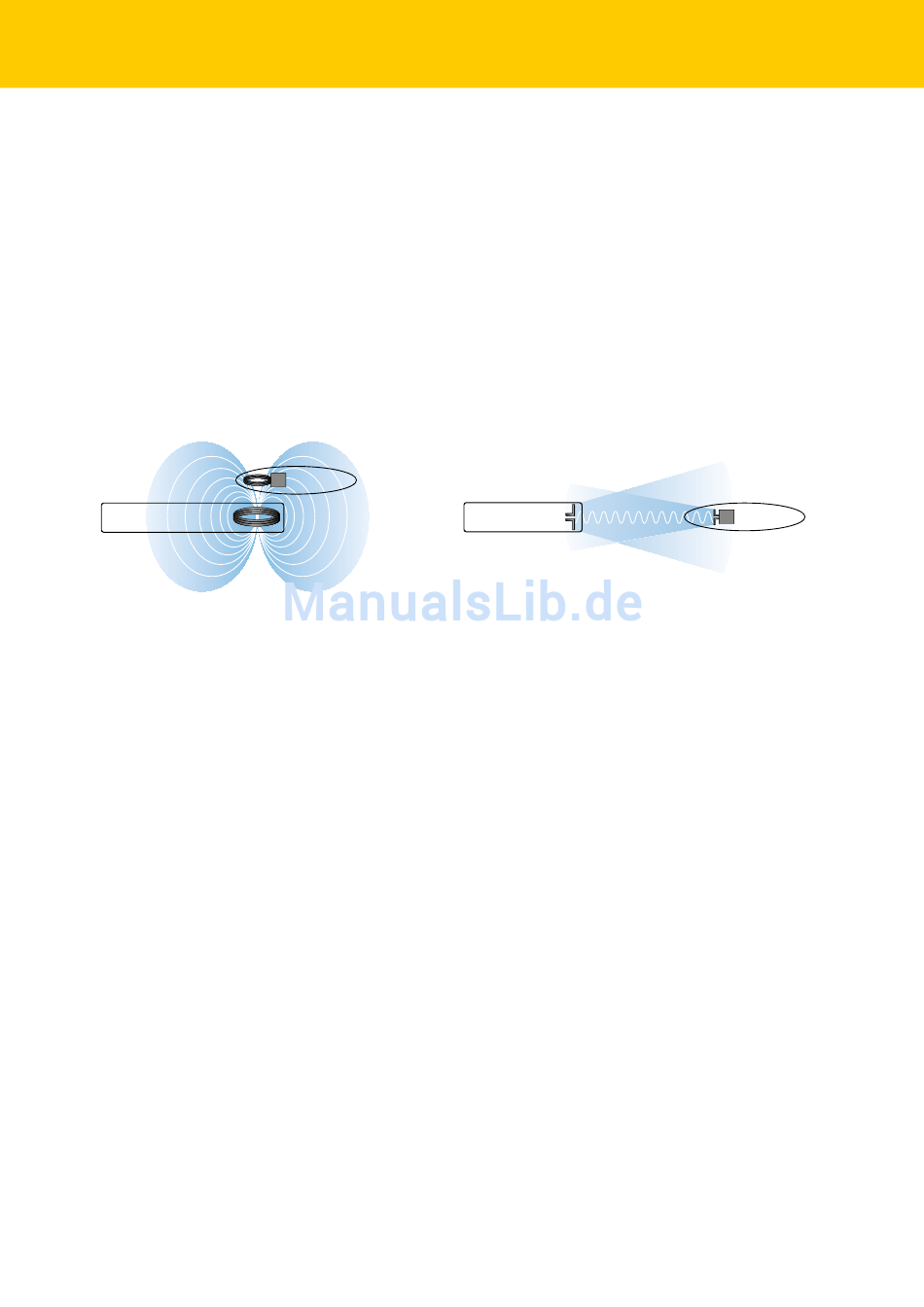

Abb. 16: Funktionsprinzip HF-RFID (links) und UHF-RFID (rechts)
Das Kopplungselement des Schreib-Lese-Kopfes erzeugt ein elektromagnetisches Wechselfeld
(HF) bzw. elektromagnetische Wellen (UHF). Dadurch entsteht ein Übertragungsfenster als
sogenannte Luftschnittstelle, in dem der Datenaustausch mit dem Datenträger stattfindet. Die
Größe des Übertragungsfensters ist von den jeweils kombinierten Schreib-Lese-Köpfen und
Datenträgern abhängig sowie bei UHF von den Umgebungsbedingungen.
Jeder BL ident®-Schreib-Lese-Kopf ist in der Lage, mit einer Reihe von BL ident®-Datenträgern
zu kommunizieren. Dazu müssen Schreib-Lese-Kopf und Datenträger jeweils im gleichen Fre-
quenzbereich arbeiten. Die Reichweiten der Geräte reichen – in Abhängigkeit von Leistung und
Frequenz – von wenigen Millimetern bis zu mehreren Metern. Die angegebenen maximalen
Schreib-Lese-Abstände stellen Werte unter Laborbedingungen ohne Materialbeeinflussung dar.
Durch Bauteiltoleranzen, Einbausituation in der Applikation, Umgebungsbedingungen und die
Beeinflussung durch Materialien (insbesondere Metall und Flüssigkeiten) können die erreichba-
ren Abstände abweichen.
68
IC
Datenträger
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
UHF: Elektromagnetische Welle
Schreib-Lese-Kopf
IC
Datenträger
