Einsatz eines BL ident®-Systems planen und vorbereiten
6.1.5
Übertragungszone und Schreib-Lese-Abstand
Der Schreib-Lese-Kopf erzeugt im HF-Band ein induktives Wechselfeld. Der empfohlene
Schreib-Lese-Abstand ergibt sich aus der Kombination aus Datenträger und Schreib-Lese-Kopf.
Die Verteilung des Wechselfelds ist abhängig von der Ausführung der Antennen des Datenträ-
gers und des Schreib-Lese-Kopfs.
H
S r

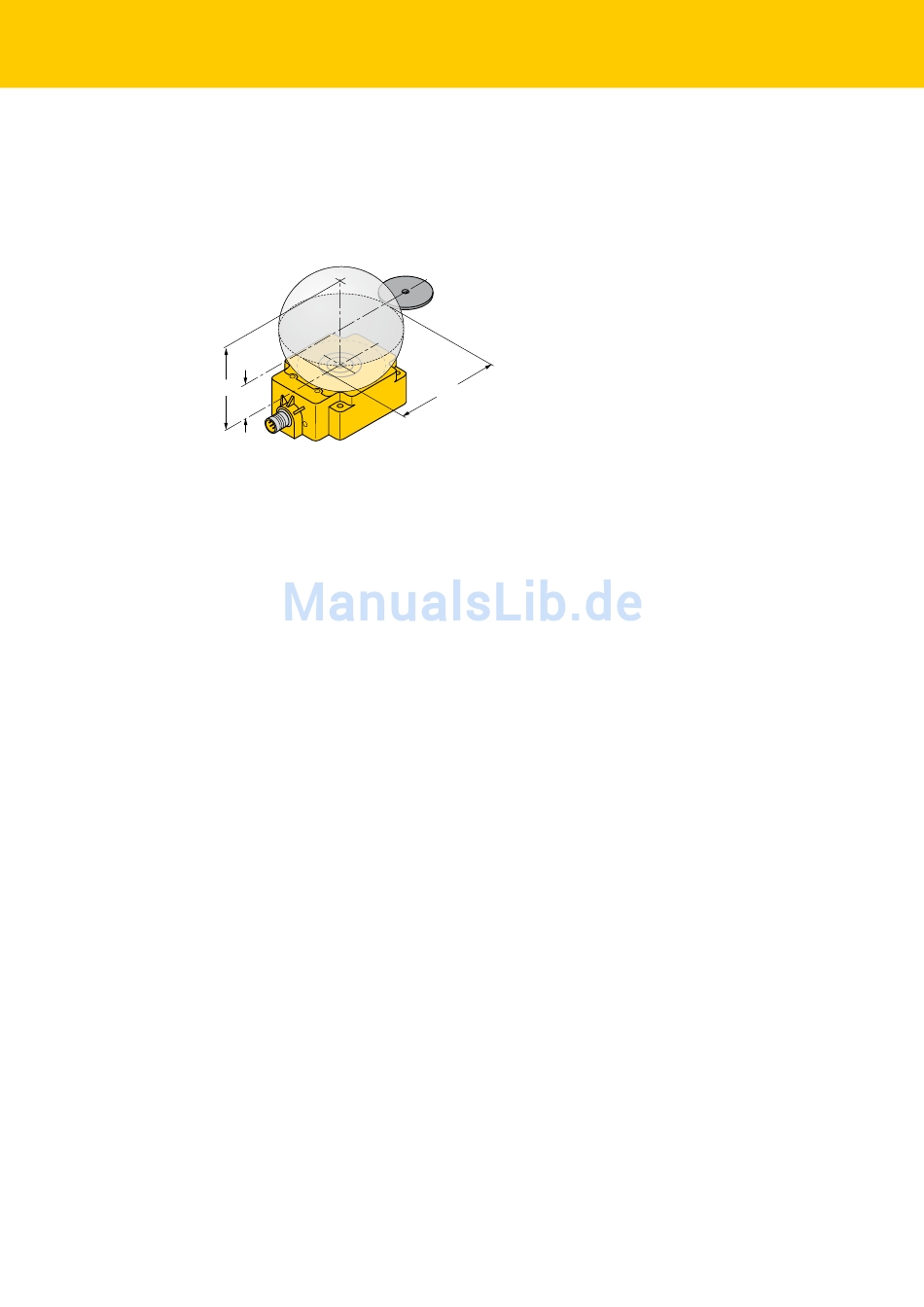

Abb. 28: Übertragungszone im HF-Bereich
Ein Datenaustausch ist nur innerhalb der Übertragungszone möglich. Zur genaueren Identifi-
zierung der Übertragungszone dienen die Parameter L
(empfohlener Schreib-Lese-Abstand). Die Breite der Übertragungszone verringert sich mit zu-
nehmendem Abstand zwischen Datenträger und Schreib-Lese-Kopf und ist beim Grenzabstand
H auf einen Punkt zusammengeschrumpft. Bei zunehmendem Abstand können weniger Daten
übertragen werden oder die Geschwindigkeit, mit der der Datenträger am Schreib-Lese-Kopf
vorbeifährt, muss verringert werden.
Länge der HF-Übertragungszone und Breitenversatz
Die Länge der Übertragungszone L
Schreib-Lese-Kopf.
Der Breitenversatz ist besonders für die Toleranz einer mechanischen Spurführung wichtig.
Eine anschauliche Darstellung dieser Abhängigkeit finden Sie im BL ident®-Simulator unter
www.turck.com.
6.1.6
Mindestabstand von Datenträger und Schreib-Lese-Kopf
Mit BL ident® ist ein Mindestabstand zwischen Datenträger und Schreib-Lese-Kopf nicht
erforderlich.
6.1.7
Zulässige Bewegungsrichtung und Ausrichtung der Datenträger
Die Datenträger können in jeder beliebigen Bewegungsrichtung über den Schreib-Lese-Kopf
fahren, wenn sie parallel zum Schreib-Lese-Kopf ausgerichtet sind.
Die Datenträger TW-R...-M-B146 und TW-R4-22-B128 müssen zum Schreib-Lese-Kopf ausge-
richtet werden, um eine möglichst große Übertragungszone zu erreichen.
6.1.8
Lesen und Schreiben im statischen Betrieb
Im statischen Betrieb ist ein Datenaustausch bis in den Bereich des Grenzabstandes H (siehe
Abb. 28) möglich, wenn der Datenträger genau über dem Schreib-Lese-Kopf positioniert ist.
154
L sr
ist abhängig von der Kombination aus Datenträger und
Sr
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
(Länge der Übertragungszone) und S
Sr
r
