5.6.3
Aufbau der UHF-Datenträger
ø 5,3
82
97
27

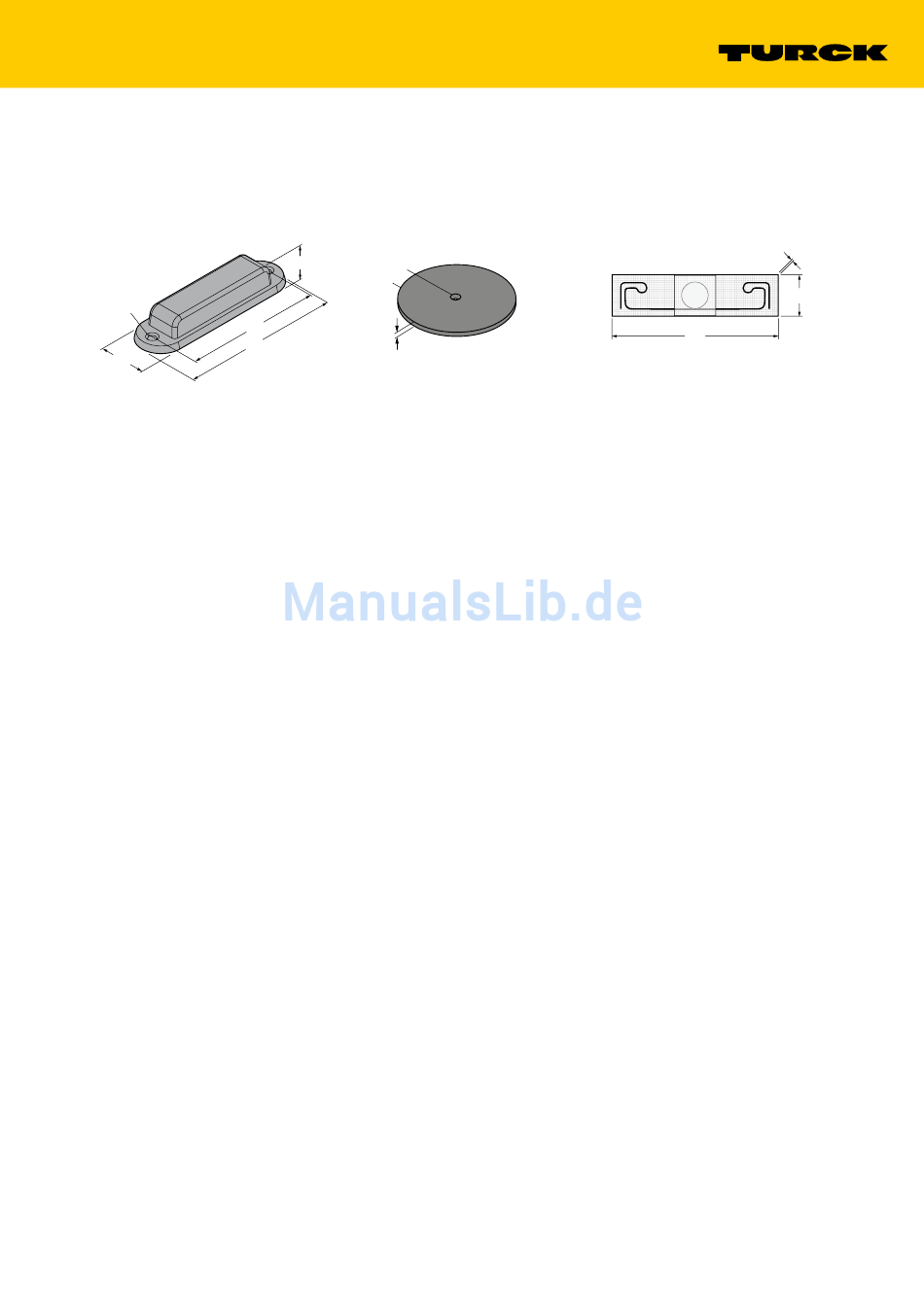

Abb. 20: UHF-Datenträger (Beispiele)
Es stehen Datenträger für unterschiedlichste Anwendungen zur Verfügung. Besondere Eigen-
schaften der Datenträger sind dabei unter anderem:
■
Ausführungen für die direkte Montage auf Metall
■
Ausführungen für besonders große Temperaturbereiche, auch Hochtemperatur
(-40...+240 °C)
■
Ausführung für den Autoklaven-Einsatz (unter Druck stehender Dampf bis +121 °C)
■
Ausführungen als (bedruckbares) Etikett (Aufkleber oder Inlay) in Folienstärke
5.6.4
Funktionsprinzip
Ein RFID-Datenträger ist ein mobiler Datenspeicher, der aus einem Speicherchip und einem
Kopplungselement (Spule oder Antenne) besteht und mithilfe von RFID berührungslos be-
schrieben und ausgelesen werden kann. Es stehen Datenträger mit EEPROM- und FRAM-Spei-
cher zur Verfügung. Auf dem Datenträger werden Informationen zu dem Objekt bereitgestellt,
an dem der Datenträger angebracht ist, z. B. eine eindeutige Identifizierungsnummer, Chargen-
nummer oder spezielle Produktionsdaten. Der Datenträger wird vor seinem Einsatz mit einer
Nummer beschrieben, die weltweit einmalig vergeben wird, z. B. für UHF-Datenträger nach
dem Standard EPCglobal Class 1 Gen 2 (ISO18000-6C) und für HF-Datenträger nach ISO 15693.
Turck-Datenträger sind passive Datenträger, d. h. sie arbeiten ohne Batterie und gewinnen ihre
Energie aus dem magnetischen bzw. elektromagnetischen Feld, das vom Schreib-Lese-Kopf
erzeugt wird. Gelangt der Datenträger in das Übertragungsfeld des Schreib-Lese-Kopfes, wird
er zum Schreiben und Auslesen der Daten aktiviert. Dazu erzeugt der Datenträger kein eige-
nes Feld, sondern verändert lediglich das Feld des Schreib-Lese-Kopfes durch Lastmodulation.
Dazu wird ein Lastwiderstand im Takt der zu übertragenden Daten ein- und ausgeschaltet und
dadurch die Gegeninduktivität des HF-Datenträgers bzw. die Eigenschaften der vom UHF-
Datenträger reflektierten Welle geändert. Diese Änderungen werden vom Schreib-Lese-Kopf
detektiert und ausgewertet.
Die Datenträger können berührungslos mit einer Reihe von Schreib-Lese-Köpfen beschrieben
und ausgelesen werden. Dabei müssen Datenträger und Schreib-Lese-Kopf jeweils im gleichen
Frequenzbereich arbeiten. Die Reichweiten der Geräte reichen – in Abhängigkeit von Leistung
und Frequenz – von wenigen Millimetern bis zu mehreren Metern. Die angegebenen maxima-
len Schreib-Lese-Abstände stellen Werte unter Laborbedingungen ohne Materialbeeinflussung
dar. Durch Bauteiltoleranzen, Einbausituation in der Applikation, Umgebungsbedingungen
und die Beeinflussung durch Materialien (insbesondere Metall und Flüssigkeiten) können die
erreichbaren Abstände abweichen.
