4.2
Systemaufbau
Das Turck-RFID-System ist modular aufgebaut und besteht mindestens aus einem Interface
zur Kommunikation mit der übergeordneten Steuerung, einem Schreib-Lese-Kopf und einem
Datenträger. Auf jeder Ebene gibt es verschiedene Variationsmöglichkeiten, z. B. beim verwen-
deten Feldbussystem, beim Aufbau der Interfaces oder bei der Schutzart. Dadurch lässt sich das
BL ident®-System problemlos an die speziellen Anforderungen einer Applikation anpassen und
in bestehende Anlagenkonfigurationen integrieren. Für die einfache Systemintegration und
Inbetriebnahme stehen standardisierte Software-Bausteine zur Verfügung.
Kompaktes Interface
BL compact (IP67)

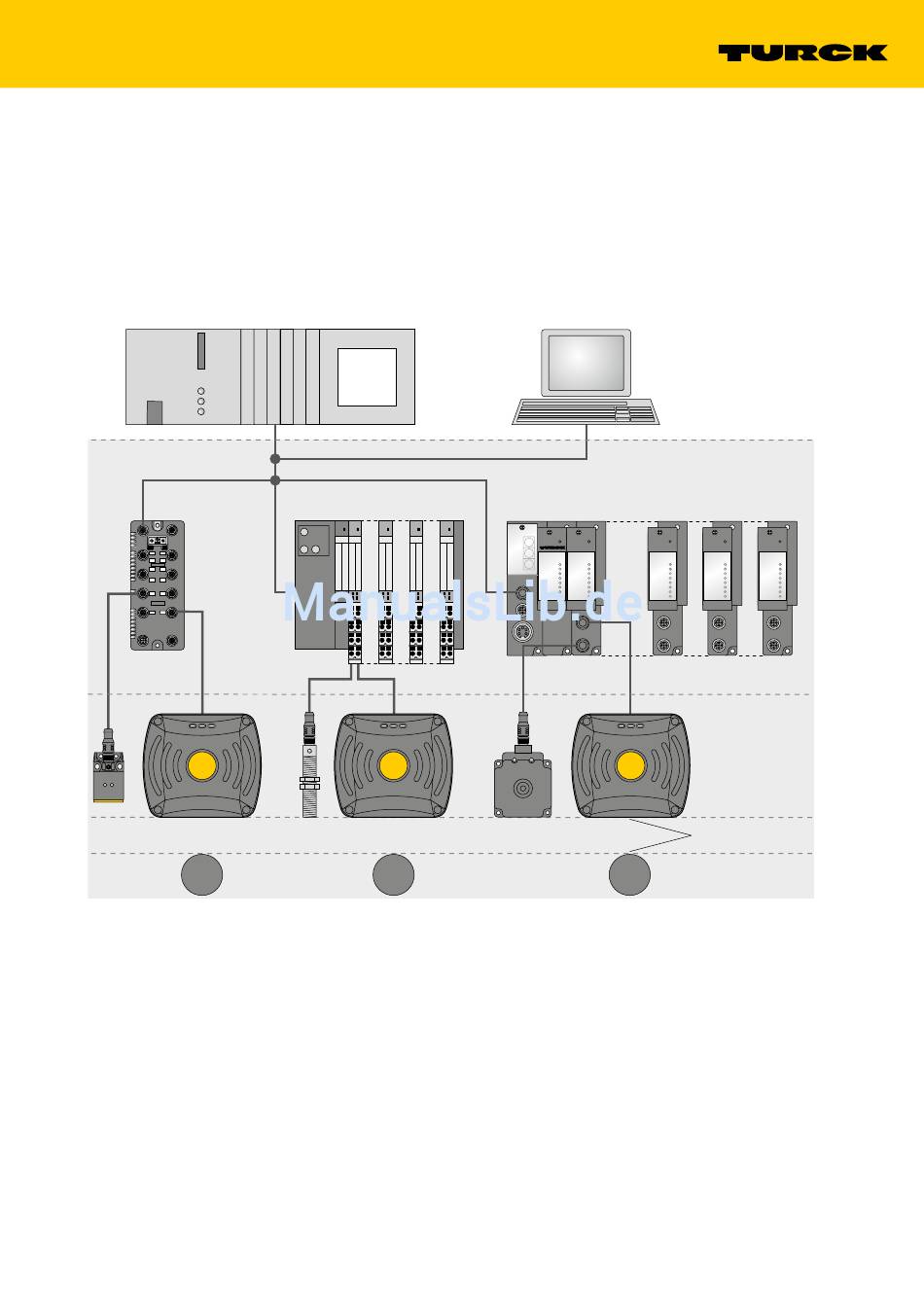

Abb. 1: BL ident® – Systemaufbau in verschiedenen Ebenen mit modularen Interfaces (BL-Serie)
2017/10
Modulares Interface-Set
BL20 (IP20)
Modulares Interface-Set
BL67 (IP67)
D
SPS/PC
BL ident®
Schreib-Lese-Köpfe
Luftschnittstelle
Datenträger
21
